雙轉子流量計

產品名稱：雙轉子流量計
產品編號：173337-898
產品型號：ZW-LUS
更新時間：2013.05.18
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：

產品詳細介紹：

一、產品概述：
ZW-LUS系列雙轉子流量計（以下簡稱流量計）是一種設計******

、經過精密加工裝配的新型容積式流量計

。一對螺旋轉子是計量腔體內***一的運動體

，起到分割

、測算

、運送和排泄被測液體的作用

。該型號流量計在結構上增加了定位齒輪

，使兩只轉子間在轉動時達到彼此互不接觸

。該流量計工作時運轉平穩、噪音低

、磨損少

、準確度高，粘度適應性強

，可以允許被測液體中的微細顆粒通過

，從而不易卡表

。該流量計經過化學鍍鎳處理

，因此具有防腐

、耐磨的特性

，可代替不銹鋼材質的流量計。
二

、計量原理：
ZW-LUS系列雙轉子流量計對流體流量的測定是在計量腔體內完成的

。一對螺旋轉子在液體的壓力下轉動

，轉子與計量腔壁間形成的封閉空間（圖陰影部分）每回轉一次排出8倍陰影體積。因此根據這一關系

，只要計量轉子回轉的次數，即可計算出流量累積量

，根據每秒的轉數

，即可測出瞬時流量。
三

、結構組成：
ZW-LUS系列雙轉子流量計主要由殼體

，一對螺旋轉子

，磁性聯軸器

，減速機構

，調整齒輪

，計數器及發訊裝置組成．流量計的本體分單體和雙體兩種．單體即殼體和流量計箱為一體

；雙體即殼體和流量計為兩體．
螺旋轉子的轉速

，通過磁性聯軸器和一系列齒輪組成的減速機構

，傳到表頭計數器．磁性聯軸器主要由主動磁鋼和從動磁鋼組成．采用磁性聯軸器可以提高流量計的工作壓力和工作溫度

，操作安全

，維修方便．
四

、廣泛應用：
ZW-LUS系列雙轉子流量計是用于管道中液體流量的測量和控制的精密儀表

。廣泛應用于石油

、化工

、冶金

、電力

、交通、船舶

、油庫

、碼頭

、槽罐車等部門

，特別適用于原油、精煉油

、輕烴等工業液體的計量流量計可現場指示

，字碼直接讀數并可配發訊器

，輸出電脈沖信號

，遠傳到二次儀表或計算機

，組成自動控制、自動檢測和數據處理等系統

。
五

、主要特點：
1

、適用于稀油

、輕質油

、稠油

、含砂量大

、含水量大的原油

，被測量液體的粘度范圍大。
2

、流量計通過的液體流量大

，***大流量是同通徑普通容積表的二倍左右。
3

、使用壽命長

，準確度高

，可靠性強

。
4

、壓內損失極小

。
5

、有線遠傳***長距離為1000米

，脈沖信號輸出N=0.1L（一個脈沖為1N）

，可直接與計算機聯網

。
6

、本安防爆IaⅡCT6（本質安全型）；隔爆dⅡBT6（隔爆型）

；防護IP56。
六

、技術參數：
1

、可測液體石油

、石油產品

、化工介質等；
2

、公稱通徑 10、15

、25、40

、50

、80

、100

、150

、200

、250、300

；
3

、準確度（%） 0.1

、0.2

、0.5

；
4

、壓力損失 0.4-3 mPa.s時<40KPa

；
5

、工作壓力（MPa） 1.6

、2.5

、4.0

、6.3

；
6

、溫度范圍（℃） -20～+60

、-20～+120

、+100～+200

、+150～+250

；
7

、防護等級 IP65；
8

、環境溫度（ -30～+70℃）；
9

、介質粘度（0.32～1000mPa.smPa.s）

；
七、安裝要求：
1

、環境條件：周圍無腐蝕性流體

，機械振動小，灰塵少且遠離熱源的場所

。對于配有體積修正儀的智能型流量計，還應有符合規定的環境。
2

、環境溫度：一般不超過-20——+8O℃范圍

。
3

、管道條件：在安裝流量計前

，管道須***進行清洗和吹掃，清除一切雜物

、銹蝕和污垢

。連接管道一般應與流量計進出口等口徑同軸線

，不得有凸出管壁的凸出物突人管道內

。流量計應采取無應力安裝，充分考慮工作溫度引起的管道應力。
作為新型容積式流量計

，只有滿足其工況條件并按要求正確使用，才能利用其性價比

，延長使用壽命。因此選型和使用中需注意以下3個問題。
1

、由于采用單殼體結構

，***高壓力不高于2.0MPa

，因此高壓長輸管道不宜使用

。
2、非連續使用場合再次使用時

，須***從排氣孔排凈計量腔內空氣，以防止產生氣穴而導致計量誤差增大和石墨軸承損壞

。
3、轉子間隙不高于0.2μm，且介質在計量腔內行程較長

，對計量介質純凈度要求比其它容積式流量計高

，需使用不低于40目的不銹鋼濾網并定期清洗。轉子為鑄鐵材料

，介質含水率要求不高于5%

，否則會產生銹蝕，影響使用

。
八

、公稱通徑及流量范圍：

公稱通徑	流量范圍（m3/h）
	0.3mpa.s	0.3~2mpa.s		2~5	5~15	15~50	50~400	400~1000	1000~1500	1500~2000
	LPG	汽油	煤油	輕柴油	A重油	B重油	C重油	高粘度液體
8	0.04~0.4	0.04~0.4	0.04~0.4	0.04~0.4	0.03~0.3	0.03~0.3	0.03~0.3	0.03~0.3
15	0.25~2.5	0.25~2.5	0.25~2.5	0.3~3.0	0.3~3.0	0.3~3.0	0.3~3.0	0.25~1.5
25	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.5~5	0.5~4	0.5~3
40	5~20	4.5~20	4~20	3~20	2.5~20	2.5~20	2.5~20	2~13	2~12	2~10
50	6~30	5~30	5~30	4~30	4~30	4~30	3~30	2.5~25	2.5~20	2.5~15
80	30~80	20~80	15~80	12~~80	10~80	8~80	6~80	5~55	5~45	5~39
100	50~180	35~180	25~180	20~250	17~250	10~250	8.5~250	8.5~130	8.5~110	8.5~97
150	70~260	50~260	40~260	30~260	20~340	17~340	15~340	12~190	12~160	12~140
200	100~380	70~380	55~380	45~500	35~500	30~500	25~500	25~280	25~220	25~200
250	200~630	140~630	110~630	90~800	70~800	55~800	45~800	45~460	45~380	45~340
300	300~980	210~980	170~980	140~1100	110~1100	90~110	65~1100	65~720

注: 1.以上為準確度0.5級的流量計流量范圍

。
2.如準確度為0.2級的流量計,流量范圍上限值不變,下限值按量程比1：5計算,如準確度為0.1級按1:3計算

。
九

、外型尺寸：
1

、轉子結構

轉子組合
2

、雙轉子流量計及智能表總體結構

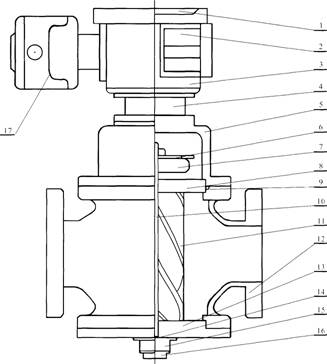

十、智能表總體結構圖：
1

、儀表盤2.電池3.二次表4.連接座5.U型帽6.發訊片7.定位齒輪8.上蓋板9.O型環10.軸11.轉子12.主體13., 上蓋板14.止推軸承15.調節螺釘16.底蓋17.遠傳體
2

、外型尺寸見下表：

項目名稱	公稱壓力Mpa	外形尺寸				法蘭連接尺寸								螺栓
項目名稱	公稱壓力Mpa	L	D	H	H1	D1	D2	D3	X	Y	h	t	t1	數量	螺紋
ZW-LUS80	1. 6, 2. 5	380	270	690	154	195	160	135			20	3		8	Ml6
	4. 0, 6. 4	380	270	690	154	220	172	140	127	128.6	30	7	5	8	M20
	10, 16
ZW-LUS100		380	352	740	190	230	190	160			22	3		8	M20
	4. 0, 6. 4	380	352	740	190	260	204	170	157	158.8	32	7	5	S	M22
	10, 16
ZW-LUS150	1. 6, 2. 5	560	420	840	220	300	250	218			27	3		8	M20
	4. 0, 2. 4	560	420	840	220	330	280	228	216	217.5	38	7	5	1"'	M24
	10, 16
ZW-LUS200	1. 6, 2. 5	700	560	890	240	360	310	274			27	3		12	M24
	4. 0, 6.4	700	560	890	240	375	320	284	257.5	259	34	7	5	12	M28
	10, 16
ZW-LUS250	1. 6, 2. 5	1000	720	1 1 00	270	425	370	330			29	3		1"'	M24
	4. 0, 6.4	1000	720	1100	270	445	338	335	324	325.5	48	7	5	16	M28
	10, 16
ZW-LUS300	<, P, >1.6 、2.5 1. 6, 2. 5	1000	720	1230	400	485	430	390			30	4		1 ''	M24
	4. 0, 6.4	1000	720	1230	400	520	451	392	381	328.6	51	7	5	16	M30
	10, 16
