首頁 - 控制閥門系列 - 調節閥

電動直通雙座調節閥

產品名稱：電動直通雙座調節閥
產品編號：171451-812
產品型號：ZAZN
更新時間：2013.07.17
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：

產品詳細介紹：

一

、簡介說明：
ZAZN系列電動直通雙座調節閥由DDZ型系列直行程電動執行機構和直通雙座閥兩部分組成

。以單相交流220V電源為動力，接受0～10mA 或4-20mA直流信號,自動地控制調節閥開度

，達到對管道內流體的壓力

、流量、液位等工藝參數的連續調節

。該產品具有動作靈敏、能源取用方便

、信號傳輸迅速等特點

。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅱ級或Ⅳ級

。流量特性為線性或等百分比

。多種多樣的品種規格可供選擇。
二

、廣泛應用：
ZAZN系列電動直通雙座調節閥采用雙導向結構

，配用9610L系列電子式直行程電動執行機構。電動直通雙座調節閥具有結構緊湊

、重量輕

、動作靈敏、閥容量大

、流量特性準確

、拆裝方便等優點。廣泛應用于準確控制氣體

、液體

、蒸汽等介質的確工藝參數如壓力

、流量、溫度

、液位保持在給定值

。特別適用于壓差較大，允許泄漏量也較大且不是很清潔的介質場合

。
三

、允許誤差：
標準組配的電動直通雙座調節閥考慮到介質對閥芯、閥座的沖蝕和高壓差引起的噪聲

、振動

，一般情況下，閥的壓差不應超過1MPa

，如壓差較高

，則應采取相應的工藝措施。
四

、主要零件材料：
1

、閥體、閥蓋：HT200

、ZG230—450

、ZG1Cr18Ni9Ti；
2

、閥芯

、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊

；
3

、填　　　料：聚四氟乙烯、柔性石墨

、不銹鋼波紋管

；
4、墊　　　片：聚膠石棉板

、1Cr18Ni9Ti

、石墨纏繞墊片；
5

、閥桿

、推桿：2Cr13、1Cr18Ni9Ti

；
6

、襯　　　套：2Cr13。
五

、主要技術參數：

公稱通徑DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑DN（mm）	25	32	40	50	66	80	100	125	150	200	250	300
額定流量系數Kv	10	16	25	40	63	100	160	250	400	630	1000	1600
流量特性	直線、等百分比
公稱壓力PN（MPa）	1.6 ，4.0，6.4										4.0 ，6.4
連接型式	法蘭連接：PN1.6按JB79-59標準； PN4.0按JB79-59標準
配用執行機構型號	DKZ-310				DKZ-410			DKZ-410			DKZ-510
出抽推力（N）	4000				6400			6400			16000
行程L（mm）	16		25		40			60			100
全行程時間（S）	12.5		20		32			40			60
作用方式	電開式（K）常用；電關式（B）
輸入信號	0~10mA 4~20mA DC
供電電源	220V ；50~60Hz
固有可調比R	30：1

六

、主要技術性能指標：

項目	技術性能指標
基本誤差%	≤±5
回差%	≤3
死區%	≤5
泄漏量	0.01%×閥額定容量
額定流量系數誤差%	≤±10

七、閥門材料和適用溫度范圍：

閥體材料	材料牌號	公稱壓力（MPa）	適用溫度范圍（℃）
閥體材料	材料牌號	公稱壓力（MPa）	常溫型	散熱型
鑄鐵	HT200	1.6	-20~200	-
鑄鋼	ZG230~450	4.0 ，6.4	-40~250	-40~450
鑄不銹鋼	ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti	4.0 ，6.4	-40~250	-60~450

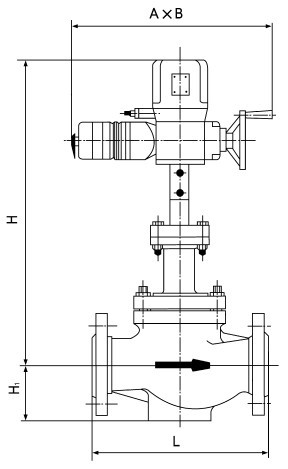

八、外形尺寸：

公稱通徑DN（mm）	A×B	L			H1		H2
公稱通徑DN（mm）	A×B	PN1.6	PN4.0	PN6.4	常溫型	散熱型	H2
25 32	230×460	185	190	200	670	820	104
25 32		200	210	210	673	823	107
40		220	230	235	693	843	126
50		250	255	265	698	848	131
65		275	285	295	799	959	175
80	230×530	300	310	320	809	969	190
100		350	355	370	821	981	202
125		410	425	440	872	1087	250
150		450	460	475	882	1097	260
200	260×630	550	560	570	924	1139	302
250		670	66	670	1156	1368	422
300		740	785	800	1215	1427	484
