不銹鋼耐震壓力表的選型說明書
| 文件名稱： |
不銹鋼耐震壓力表的選型說明書 |
| 更新時間： |
2016.03.21 |
| 文件大?div id="jpandex" class="focus-wrap mb20 cf">。?/td>
| 1 |
| 瀏覽次數： |
|
| 下載地址： |
 |
| 相關說明： |
一、簡介說明： YN-100B系列 不銹鋼耐震壓力表能測氣體 、液體脈動壓力的平均值，以克服介質強烈脈沖及環境震動對儀表帶來的損害 ，確保讀數的準確性 。壓力表依靠?jī)?nèi)部沖灌阻尼油和配置緩沖裝置等措施。具有良好的耐震性能 。適用于被測質的壓力有強烈脈沖變化或壓力沖擊和在生產工藝中經常突然卸荷的場合 ，以及環境震動較大的場所。 二 、測量原理： YN-100B系列 不銹鋼耐震壓力表依靠?jī)?nèi)部充滿甘油（或硅油） ，裝有緩沖螺釘?shù)却胧Ｒ钥朔h(huán)境強烈震動和介質強烈脈動給壓力表帶來的損害 ，確保測量精度 ，因此本儀表適用于介質壓力強烈脈沖和機械振動的場所，測量各種氣體及液體的壓力 。 三 、應用對象： YN-100B系列 不銹鋼耐震壓力表適用于環境劇烈振動場所，可耐受介質的脈動 ，沖擊及突然卸荷 ，儀表指示穩定清晰。廣泛應用于機械 、石油 、化工 、冶金、礦山、電力等部門 ，測量對銅和銅合金無腐蝕性介質的壓力 。 四 、安裝注意要求： 1 、儀表使用環境溫度為-40~70℃，相對濕度不大于80% ，如偏離正常使用溫度20±5℃時 ，須計入溫度附加誤差。 2 、 儀表須***垂直安裝 ，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差 ，測量氣體時可不必考慮 。安裝時將表殼后部防爆口阻塞，以免影響防爆性能 。 3 、儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4 ，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量***低都不應低于下限的1/3 ，測量真空時真空部分全部使用 。 4、使用時如遇到儀表指針失靈或內部機件松動 、不能正常工作等故障時應進行檢修 ，或聯系生產廠家維修。 5 、儀表應避免震動和碰撞 ，以免損壞。 五 、技術參數：
|
型號 |
結構形式 |
準確度% |
測量范圍 MPa |
|
YN-50Z |
軸向無邊 |
±2.5 |
-0.1～0；-0.1～0.06；-0.1～0.15 ；-0.1～0.3 ；-0.1～0.5；-0.1～0.9 ；-0.1～1.5 ；-0.1～2.4；0～0.1 ；0～0.16 ；0～0.25；0～0.4 ；0～0.6 ；0～1.0；0～1.6 |
|
YN-60B
YN-60T
YN-60Z
YN-60ZQ |
徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊 |
|
YN-75B
YN-75T
YN-75Z
YN-75ZQ |
徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊 |
|
YN-100B
YN-100T
YN-100Z
YN-100ZQ |
徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊 |
±1.6 |
|
YN-150B
YN-150T
YN-150Z
YN-150ZQ |
徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊 |
|

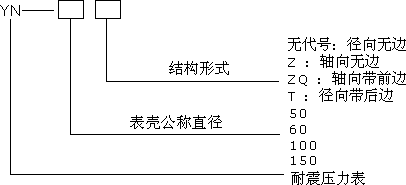

注：軸向可按要求帶方形前邊。 | 使用工作溫度：-5℃~55℃ ；-25℃~55℃ 使用工作環境振動頻率不大于25Hz ，振幅不大于1mm 儀表執行標準：Q/320211 DGH01-2003 六 、選型表：  七、外形尺寸：
|
型號 |
外形尺寸 mm |
|
A |
B |
C |
D |
d |
d0 |
M |
|
YN-50Z |
29 |
24 |
0 |
50 |
/ |
/ |
14X1.5 |
|
YN-60 |
31 |
32 |
14 |
60 |
/ |
/ |
|
YN-60T |
31 |
32 |
15 |
75 |
3.4 |
|
YN-60Z |
30 |
32 |
0 |
/ |
/ |
|
YN-60ZQ |
30 |
32 |
0 |
75 |
3.4 |
|
YN-75 |
24 |
30 |
12 |
75 |
/ |
/ |
|
YN-75T |
24 |
30 |
12 |
90 |
5.5 |
|
YN-75Z |
24 |
30 |
0 |
/ |
/ |
|
YN-75ZQ |
24 |
30 |
0 |
90 |
5.5 |
|
YN-100 |
44 |
45 |
18 |
100 |
/ |
/ |
20X1.5 |
|
YN-100T |
44 |
46 |
19 |
118 |
5.5 |
|
YN-100Z |
43 |
45 |
34 |
/ |
/ |
|
YN-100ZQ |
43 |
45 |
44 |
118 |
5.5 |
|
YN-150 |
50 |
47 |
19 |
149 |
/ |
/ |
20X1.5 |
|
YN-150T |
50 |
48 |
20 |
165 |
5.5 |
|
YN-150Z |
51 |
47 |
55 |
/ |
/ |
|
YN-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
|
注：連接螺紋可按要求訂貨 | |
