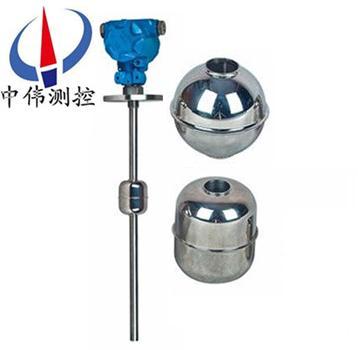

ZW-UQZ系列高壓浮球液位計是由液位傳感器和智能HART板（電流轉換器）兩部分組成
二
、工作原理：ZW-UQZ系列高壓浮球液位計是利用浮球內磁鐵隨液位的變化來改變本體桿內的電阻與磁簧開關所組成的分壓電路，從而轉換成分壓信號
，此分壓信號可經過液位計變成4~20mA等標準工業信號，以檢測液位。磁簧開關的間隙愈小，精度越高。此液位計還可配合其他二次儀表作遠距離指示，是一種原理簡單，可靠性******的液位指示器三、應用場合：
ZW-UQZ系列高壓浮球液位計動作靈敏
四
1
2
3、xj****的檢測技術
4、采用新型的波形計算技術
5
6
7
、傳感器采用四氟乙烯材料，可用于各種腐蝕性場合8
五
測量范圍：0~3500mm；
供電電壓：12~36V DC
輸出信號：兩線制4~20mA.DC疊加數字信號
負載電阻：250Ω
測量精度：±10mm
環境溫度：-40~80℃；
工作溫度：-20~120℃
公稱壓力：≤1.6MPa
法蘭標準：A：JB/T82.1-94（平面法蘭）DN100 PN1.6 球φ90；
B：JB/T82.1-94（平面法蘭）DN80 PN0.6 球φ76
介質密度：≥0.65g/cm?3
介質粘度：≤0.015PaS；
接液材質：不銹鋼
防護等級：IP65
六、安裝形式：
浮球液位計分以下四種安裝方式
A：頂置安裝
（訂貨時請用戶注明安裝形式和引頸長度L值
七
1、液位計投用一段時間后
2
3
4
5
6
7
8
、液位計運用時特別要留意，千萬不要用強磁鐵在連通管外上下拉動浮子停止檢查，否則會招致磁性浮子磁化而改動極性，以至?xí)垢∽哟判韵魅?div id="4qifd00" class="flower right">八
、操作說明：1
、按鍵操作：調零鍵[Z]、調整鍵[S] 、功能鍵[M] | ||
操作內容 | 操作方法 | 備注 |
按鍵打開 | 同時按下[Z]和[S]鍵5秒鐘以上 ，便可打開（LCD屏幕顯示：OPEN） 。 | |
PV值清零 （即零位調整） | 將浮球直接置于零位上 ，按鍵打開后，再同時按下[Z] 、[S]鍵2秒鐘以上 ，便可將當前PV值設置為0，（LCD屏幕顯示：PV=0） | 如果當前PV值與0值的偏差超出50%FS ，PV值清零無效 ，（LCD屏幕顯示：PVER） |
4mA點有源遷移 | 按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘 ，變送器將輸出4mA電流 ，完成調零操作。（LCD屏幕顯示：LSET） | |
20mA點有源遷移 | 按鍵調滿：將浮球置于滿位 ，按下[S]鍵2秒鐘 ，變送器輸出20mA電流，完成調滿操作 。（LCD屏幕顯示：HSET） | |
變送器數據恢復 | 先按下[Z]鍵 ，再接通電源，繼續按住[Z] 5秒鐘以上 ，如果LCD屏幕顯示OK ，則說明已將變送器數據恢復到出廠時狀態，松開按鍵便可 ，若LCD顯示FAIL，則說明示未對變送器進行過數據備份，無法將變送器數據恢復到出廠時狀態。 | |
如果2分鐘之內沒有任何按鍵按下
，變送器按鍵自動鎖住，若要操作，需重新打開。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。顯示內容 | 設置內容 | 操作方法 | |
0.888 ZEPO CM | 設置4mA點量程 | 按[Z]鍵選擇修改的數字或小數點 | 按[S]鍵調整數值或小數點位置 |
100.00 SPRN CM | 設置20mA點量程 | 同上 | 同上 |
2.000 DPMP S | 設置阻尼時間 | 同上 | 同上 |
12.008 DISP mA | 設置顯示模式 | 按[S]鍵選擇顯示模式(顯示液位 、電流、百分比) | |
3.6 FIX C CM | 固定電流輸出 | 輸出屏幕顯示的電流值(3.6 、4、8、12、16、20、22.8mA) | |
說明：在參數設置時
，若2分鐘內未有任何按鍵按下，則直接返回到測量模式（不保存設置數據）。九
、選型編碼：型 號 | 代 碼 | 說 明 | |||||
ZW-UQZ | -□ | -□ | -□ | □ | □ | □ | 浮球液位計（中偉測控） |
量程 | 量程500mm＜H＜5500mm | ||||||
介質密度 | kg/m3 | 密度＞0.7 | |||||
安裝方式 | -0 | 支架安裝 | |||||
-1 | DN80 PN0.6 | ||||||
-2 | DN100 PN0.6 | ||||||
-T | 特殊說明 | ||||||
接液材質 | 1 | 304 | |||||
2 | 316 | ||||||
3 | PP（常壓） | ||||||
4 | 特殊說明 | ||||||
輸出信號 | 1 | 電流4~20mA輸出 24VDC供電 | |||||
T | 特殊要求 | ||||||
顯示方式 | N | 不帶現場顯示功能 | |||||
LED | 帶現場顯示功能 | ||||||
十
、設計選用及訂貨須知 ：1、訂貨時需注明型號
2、如有特殊要求
，請?jiān)谟嗀洉r(shí)詳細注明。售后服務承諾：
1、我公司所售液位計系列產品在十二個月以內出現質量問題的
，負責免費維修。2、質保期內如我公司產品出現任何質量問題
，我公司負責免費維修或更換。3、質保期內如用戶使用不當
，造成產品損壞，我公司負責維修，收取損壞部件成本費。4
、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。5、如用戶需我公司現場服務
，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
