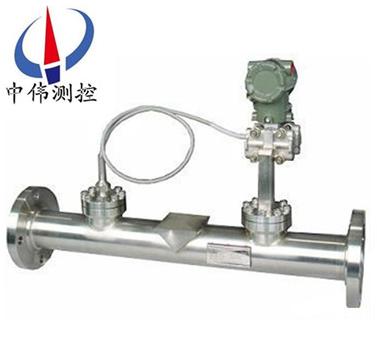

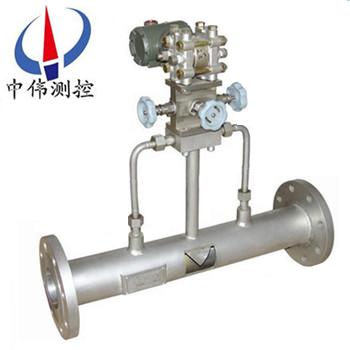

一體化楔形流量計

一體化楔形流量計結構簡單

、無可動部件，不易被流體磨損，工作性能穩定

、可靠

，使用壽命長

；它的測量元件及取壓裝置結構特殊

，流體通過時不形成滯留或堵塞

，壓力損失較小，是在雷諾數較低的情況下進行高精度流量測量

Description：

一

節流件采用的是一個有特殊夾角的檢測件;兩側是光滑的圓面，V形楔形件的頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體含有水分或雜質的氣體順利通過，而不會在節流件上游側產生滯流

，粘附，沉淀

?div id="jpandex" class="focus-wrap mb20 cf">；谛ㄐ瘟髁坑嫻?jié)流件的******結構

，流體在管道內不是急劇收縮，流體壓力的變化是比較平緩的，差壓信號更加穩定，能保證流量

，特別是小流量的準確測量

。楔形流量計無沉積

、不堵塞，適用范圍廣

，除應用于一般氣體、液體

、蒸汽外

，特別適用于高粘度

、結晶混合液

、臟污的液體及高含塵氣體的流量測量

。
二、工作原理：
ZW-LGX系列一體化楔形流量計是流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓

，將此差壓從楔塊兩側取壓口引出送至差壓變送器轉變?yōu)殡娦盘栞敵觯俳泴Ｓ弥悄芰髁糠e算儀運算后

，即可顯示流量值

。
楔形流量計流量方程：
式中 qv----體積流量計

，m3/s
C------流出系數；
ε-----可膨脹系數

；
m------節流面積比

；
D------管道內徑

，m；
△p------差壓

，pa

；
ρ------被測介質密度

，kg/m3
楔形流量計具有流量系數

、非線性誤差

、溫度變化

、密度變化等參數的修正功能

；測量精度可達0.5%；可具有現場顯示和標準電流信號（4~20mA DC）輸出，可方便地用于自動控制系統或與計算機聯網，進行流量或其他參數的自動調節和控制

。
三、應用場合：
ZW-LGX系列一體化楔形流量計可以在高粘度

、低雷諾數（雷諾數＞500即可使用）的流體情況下進行高精度的流量測量

；主要用于高粘度（重油

、渣油

、柴油

、機油等）、工業煤氣（焦爐煤氣

、高爐煤氣

、發生爐煤氣、城市煤氣）

、氫氣

、氮氣

、空氣

、水蒸汽

、污水液體等介質的流量測量

。

四

、結構形式：
楔形流量計按其組裝方式分為一體型和分離型

，按其連接方式分為法蘭連接、焊接連接

、螺紋連接及對夾式連接

，按其取壓方式分為普通取壓、法蘭密封取壓等結構。


對夾式	螺紋連接

法蘭連接	法蘭取壓法蘭連接

五、主要特點：
1

、特別適合于高粘度

、低雷諾數

、帶懸浮顆粒或氣泡的介質測量；
2

、測量精度不受流體介質介電常數等特性的影響和限制

；
3、楔形件結構設計特殊

，有導流作用

，防堵塞

；
4

、具有流體粘度變化

、溫度變化、密度變化等補償功能；
5、抗振動

、抗沖擊

、抗臟污、抗腐蝕

、防爆

；
6

、楔形流量計具有雙向流量測量功能；
7

、測量精度高；
8、結構簡單

、牢固、高可靠性

，安裝方便

，運行維護費用低
9、無運動部件，無磨損，長期使用時不需要重新標定

。
六

、技術參數：
1、流量測量范圍度：＞1:20；
2、測量管徑：25~1000mm（超過范圍可特殊訂貨）

；
3、測量精度： 0.5級

，1.6級

；
4

、雷諾系數使用范圍：300~1x108；
5、測量液體粘度上限：500MPa.S

；
6

、工作壓力范圍：≤6.2MPa

；
7、安裝連接方式：法蘭連接；焊接連接

；
8、流量計工作環境溫度：-20-+70℃；
9、工作環境相對濕度：15~85%；
10

、電源電壓：24V.DC

；
11、通訊方式：RS495

。
七

、結構組成：
一體式安裝由智能顯示儀和楔形孔板裝置一道組成楔形孔板流量計

。它自帶有高品質的差壓傳感器、壓力傳感器

，熱電阻溫度傳感器。型智能顯示儀不僅在差壓傳感器量程范圍自動適應

，而且各種補償系數如：流出系數C、流束膨張系數ε等均進行在線計算，真正實現了擴大量程的同時保證計量的精度。采用大屏幕LCD同屏顯示累積流量

、瞬時流量

、瞬時壓力

、瞬時溫度值，不用人工切換

。4-20mA兩線制瞬時流量輸出。
八、分類說明：
依照產品供貨范圍以及輸出信號的不同，楔形流量計可分為3類：
1、楔形傳感器

；
只提供差壓信號的形成部分（楔形裝置部份），不提供差壓變送器和流量顯示部分

，輸出信號為差壓

。由用戶自己進行其它配置

。
2

、楔形流量變送器

；
由楔形孔板流量傳感器和差壓變送器組成。有分體式安裝和一體式安裝兩種結構

。
a

、分體式楔形孔板流量變送器由獨立的楔形孔板流量傳感器和差壓變送器組成

。楔形孔板流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成。
b、一體式安裝是產品出廠時己將差壓變送器與楔形孔板連接成一體

，用戶購買一體式楔形孔板流量變送器后，使用時不需再連接引壓管

。但必需配接相應的流量計算器

、壓力變送器和溫度變送器

。
3、截止閥等部份組合而成

。各部份之間的連接組合由用戶自己完成。有防爆型及普通型兩種。
九

、安裝注意事項：
1

、安裝可水平、垂直或傾斜安裝，應保證管內充滿液體

；
2

、節流裝置前，后直管段應是直的，無肉眼可見彎曲

，同時應是“圓的”，內壁應潔凈

，無凹坑與沉淀物

；
3

、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定；
4、引壓管路安裝應符合標準規定的規范。

十

、上游側短直管段見下表：

楔形比H/D	上游側小直管段長度
楔形比H/D	彎頭90o	T形三通	球閥	閘閥（全開）
0.2	6	6	10	6
0.3	8	8	11	6
0.4	12	12	14	8
0.5	14	14	16	10

十一

、流量范圍：

1、測量液體時的流量范圍：

型號	公稱通徑DN（mm）	楔形比（H/D）	流量范圍（m3/h）
ZW-LGX015	15	0.2 ，0.3，0.4 ，0.5	0.11~2.7
ZW-LGX020	20	0.2 ，0.3 ，0.4 ，0.5	0.2~4.8
ZW-LGX025	25	0.2 ，0.3 ，0.4 ，0.5	0.3~7.4
ZW-LGX032	32	0.2，0.3，0.4，0.5	0.5~12.2
ZW-LGX040	40	0.2 ，0.3 ，0.4，0.5	0.8~19
ZW-LGX050	50	0.2，0.3，0.4 ，0.5	1.3~29.7
ZW-LGX065	65	0.2，0.3，0.4，0.5	2.2~50.1
ZW-LGX080	80	0.2 ，0.3 ，0.4，0.5	3.3~76
ZW-LGX100	100	0.3 ，0.4 ，0.5	8.2~118.7
ZW-LGX125	125	0.3 ，0.4 ，0.5	12.8~185.5
ZW-LGX150	150	0.3 ，0.4 ，0.5	18.4~267.1
ZW-LGX200	200	0.3 ，0.4 ，0.5	32.7~474.8
ZW-LGX250	250	0.3，0.4 ，0.5	51.2~741.8
ZW-LGX300	300	0.3 ，0.4，0.5	73.8~1068.2

2、測量氣體時的流量范圍：

型號	公稱通徑DN（mm）	楔形比（H/D）	流量范圍（m3/h）
ZW-LGX015	15	0.2 ，0.3 ，0.4，0.5	1.2~19.1
ZW-LGX020	20	0.2，0.3 ，0.4，0.5	2.3~33.9
ZW-LGX025	25	0.2 ，0.3，0.4，0.5	3.5~53
ZW-LGX032	32	0.2，0.3，0.4 ，0.5	5.8~86.8
ZW-LGX040	40	0.2，0.3 ，0.4，0.5	9.0~135.7
ZW-LGX050	50	0.2 ，0.3 ，0.4 ，0.5	14.1~212
ZW-LGX065	65	0.2 ，0.3，0.4，0.5	23.9~358.2
ZW-LGX080	80	0.2 ，0.3 ，0.4，0.5	36.2~542.6
ZW-LGX100	100	0.3，0.4，0.5	56.5~847.8
ZW-LGX125	125	0.3 ，0.4 ，0.5	88.3~1324.5
ZW-LGX150	150	0.3 ，0.4，0.5	127.2~1907.6
ZW-LGX200	200	0.3，0.4 ，0.5	226.1~3391.2
ZW-LGX250	250	0.3 ，0.4 ，0.5	353.3~5298.8
ZW-LGX300	300	0.3，0.4 ，0.5	508.7~7630.2

十二

、選型編碼：

型譜	代號	外殼材質	公稱壓力	工茁度	連接與取壓方式	說明
ZW-LGX						楔形流量計（中偉）
	015					DN15
	020					DN20
	025					DN25
	…
	300					DN300
		I				碳鋼
		II				不銹鋼
		III				特殊訂做
			0.25			0.25MPa
			0.60			0.6MPa
			…
			5			5MPa
				A		-20~100℃
				B		100~250℃
				C		250~400℃
					A	螺紋取壓對夾式
					B	螺紋取壓螺紋式
					C	螺紋取壓焊接式
					D	螺紋取壓法蘭式
					E	法蘭取壓法蘭式
					F	一體化安裝方式（溫壓補償）
					G	一體化安裝通用式

十三

、設計訂貨須知事項：

用戶訂貨時請?zhí)峁┮韵聴l件以便幫助正確選擇流量計的規格和系數

。

1、管道尺寸：外徑×壁厚

；

、測量介質名稱：介質密度〔kg/m3〕；

、設定的流量范圍：即流量計的量程上限值和下限值〔kg/h或m3/h〕

；

、工作壓力：（Mpa）

；

、工作溫度：（°C）

；

、如配我中偉公司智能流量積算儀請一齊提供：壓力變化范圍

，或壓力變送器型號

、量程

；溫度變化范圍，或溫度變送器型號

、量程。

售后服務承諾：

、從合同簽訂之日起

，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務

；

、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系

，了解產品的使用情況

，并解決客戶使用過程中產生的問題，無償提供技術支持

；

、保修期內出現人為的損壞

，我公司負責進行維修

，并收取由此產生的維修費用；

、產品出現質量問題或對產品不滿意，用戶可以無條件的選擇退換貨

，中偉測控不收取任何的手續費

，出現質量問題，承擔來回的運費

。

瀏覽：

上一篇：一體化彎管流量計

下一篇：一體化V錐流量計

分享到：
