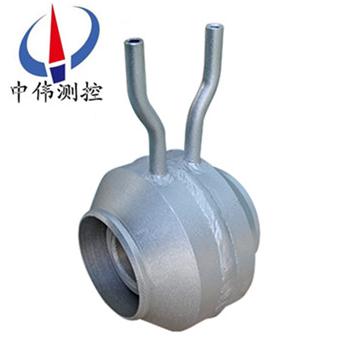

噴嘴流量計

噴嘴流量計是一種高精度的流量測量裝置，是一種喉部取壓低β值長頸式噴嘴裝置

，常用于發電廠的主流量測量

，如電廠凝水流量的準確測量

、電廠給水流量或蒸汽量的測量

，以及風機性能試驗

、壓縮機性能試驗等高精度流量試

Description：

一、產品概述：

ZW-LGP系列噴嘴流量計有悠久的歷史背景

，各種試驗數據齊全

。結構簡單，無可動部件

、長期使用穩定可靠，豐富的設計制造和應用經驗

。標準化程度高

，可不必進行實流標定。標準孔板有可靠的實驗數據和完善的******

、******標準

。在國外和國內有著其固有的巨大市場，用戶熟悉

、數據完善

；遵循******標準計算與加工、使用靈活方便

；國內流量測量中應用***廣泛的仍然是差壓式流量計

。

噴嘴具有耐高溫高壓、耐沖擊

、使用壽命長

、測量范圍大、測量精度等特點

，適用于電廠高溫高壓蒸汽熱網管道流速高的流體流量測量

。標準噴嘴按國標GB/T2624-93進行設計制造

，按JJG640-94進行檢定,無需實流標定。

二

、工作原理：
ZW-LGP系列噴嘴流量計的原理是采用節流式流量傳感器

。它在噴嘴的基礎上采用了特殊的取壓（喉部取壓）方式，使該流量傳感器不僅具有傳統長頸噴嘴的優點

，同時還具備流出系數穩定

，重復性高等******優點。是一種高精度流量傳感器

。流量計算公式：

式中:

，——分別為質量流量（㎏/s）和體積流量（m3/s）；
——流出系數

；
——可膨脹性系數

；
——節流件開孔直徑，m

；
——直徑比

，
——管道內徑，m

；
——被測流體密度

，㎏/m；
——差壓

，Pa

；

通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的

。充滿管道的流體

，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮

，從而使流速增加

，靜壓力低，于是在節流件前后便產生了壓力降

，即壓差

，介質流動的流量越大，在節流件前后產生的壓差就越大

。
三

、應用場合：
ZW-LGP系列噴嘴流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量

。標準噴嘴節流裝置與差壓變送器配套使用

，可測量液體、蒸汽

、氣體的流量

，廣泛應用于石油

、化工、冶金

、電力

、輕工等部門。測量介質如下：

、液體：熱水

、冷水、化工液

、輕體質油

。
2、氣體：高爐煤氣

、焦?fàn)t煤氣

、各種單組分多組分氣體。
3

、過熱蒸汽

、飽和蒸汽。
4

、壓縮空氣

。
5、天然氣

，火炬氣

，液化氣。

四

、主要特點：

、節流裝置結構易于復制，簡單

、牢固，性能穩定可靠

，使用期限長

，價格低廉。
2

、噴嘴算采用******標準與加工
3

、噴嘴應用范圍廣，全部單相流皆可測量

，部分混相流亦可應用

。
4、標準型節流裝置無須實流校準

，即可投用

。
5

、采用進口單晶硅智能差壓傳感器
6、高精度

，完善的自診斷功能
7

、智能標準噴嘴智能孔板流量計其量程可自編程調整。
8

、智能標準噴嘴可同時顯示累計流量

、瞬時流量、壓力

、溫度

。
9、具有在線

、動態全補償功能外

，智能孔板流量計還具有自診斷、自行設定量程

。

五

、技術參數：

1、公稱直徑：20mm≤DN≤630mm

；
2

、公稱壓力：PN≤32Mpa；
3

、工作溫度：-50℃≤t≤550℃

；
4、雷諾數范圍：0.30≤β≤0.44時

，70000≤ReD≤107

；
0.44≤β≤0.8時，20000≤ReD≤107

；
5

、喉徑比：0.30≤β≤0.80；
6

、精度：0.5級

、1.0級、1.5級

、2.0級

；
7、參照標準：GB/T2624-2006

、JJG640-94

；
8、連接方式：法蘭連接、焊接

。

六

、孔板和噴嘴流量計是兩種不同的差壓式流量計：
1、噴嘴流量計
優點：長頸噴嘴歷史悠久

，有大量的各種試驗數據

，噴嘴流量計結構簡單牢固，無可動部件

、長期使用穩定可靠

，豐富的設計制造和應用經驗，標準化程度高

，可不必進行實流標定

。標準噴嘴有可靠的實驗數據和完善的******、******標準

。計量數據真實可信

，可作為貿易結算計量用表。
缺點：生產制造較復雜

，單價較高.
2

、孔板
孔板流量計優點：性價比較高。標準孔板歷史悠久

，有******

、******標準及檢定規程和大量的試驗數據，不用實流標定

。計量數據真實可信

，可作為貿易結算計量用表。
缺點：孔板銳角邊的磨損

、臟污等因素均會影響計量精度

。檢定周期較短6-12個月。
七

、結構形式：

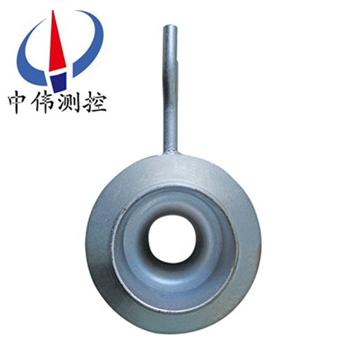

噴嘴流量計由垂直于軸線的入口平面部分A

、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成

，其取壓方式上游取壓口采用角接取壓

，下游取壓口可按角接取壓設置，也可設置于較遠下游處

。噴嘴總長度
a、當0.30≤β≤2/3時

，噴嘴長度=0.6041d

；
b、當2/3≤β≤0.80時，噴嘴長度=｛0.4041+（0.75/β-0.25/β2-0.5225）0.5｝d

；
c

、ISA 1932噴嘴上游面由垂直于軸的平面、廓形為圓周的兩段弧線所確定的收縮段

、圓筒形喉部和凹槽組成的噴嘴

。ISA1932噴嘴的取壓方式僅角接取壓一種。
八

、安裝注意事項：
1

、可水平、垂直或傾斜安裝

，應保證管內充滿液體

；
2、節流裝置前

，后直管段應是直的

，無肉眼可見彎曲，同時應是“圓的"

，內壁應潔凈

，無凹坑與沉淀物；
3

、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定

；
4、引壓管路安裝應符合標準規定的規范

。

九

、適用范圍及特點：

節流件名稱		適用管道（DN mm）	適用直徑比B（d/D）	應用特點	流出系數不確定度Ec%	設計標準
角接取壓標準孔板	環室式	50－500 50－500	0.2－0.75 0.2－0.75	適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量	0.6－0.75%	ISO5167 GB/T2624－93
	夾緊環式	50－500	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
	斜鉆孔式	450－1000（3000）	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
法蘭取壓標準孔板		50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
徑距取壓標準孔板		50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
角接取壓標準噴嘴（ISA1932噴嘴）		50－500	0.3－0.8	壓損小，壽命長，尤其適用于蒸汽流量測量	0.8－1.2%	ISO5167 GB/T2624－93
長徑噴嘴		50－630	0.2－0.8	壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量	2.0%	ISO5167 GB/T2624－93
經典文丘利管	機械加工式	100－800	0.2－0.8	壓力損失小，所需直管段小于孔板、噴嘴	1.0%	ISO5167 GB/T2624－93
經典文丘利管	粗焊鐵板式	200－1200（2000）	0.4－0.7	壓力損失小，所需直管段小于孔板、噴嘴	1.5%	ISO5167 GB/T2624－93
文丘利噴嘴		65－500	0.316－0.77	同上	1.2－1.75%	ISO5167 GB/T2624－93
1/4圓孔板		25－150	0.245－0.6	適用于低雷諾數	2.0－2.5%	DIN BS
錐形入口孔板		25－250	0.1－0.316	同上	2.0%	BS
圓缺孔板		50－1500	0.32－0.8	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1.5%	DIN
偏心孔板		100－1000	0.46－0.84	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1－2%	ASME
小孔板		12.5－40	0.2－0.75	適用于小管道流量測量	0.75%	ASME
透鏡式孔板		12.5－150	0.2－0.75	適用于高壓常溫小管道流量測量	0.6－0.75%	ISO5167ASME

十、分類型號參數對照表：

名稱	型號	取壓方式	公稱管徑	公稱壓力（MPa）	執行標準（結構）
標準孔板	LGB	角接（環室取壓）	50～400	小于10	GB2624　K07
	LGB-Z	角接（鉆孔取壓）	400～2000	小于1.6	GB2624　K07
	LGB	環室（八槽）	50～400	小于32	流量測量手冊
	LGB	環室（無法蘭焊接式）	50～275	小于28.22	流量測量手冊
	LGB-F	法蘭取壓	50～800	小于2.5	GB2624　K06
	LGB-F	法蘭取壓	50～400	4.0～40	GB2624　K06
	LGB-J	徑距取壓	50～760	小于10	GB2624
標準噴咀	LGP	角接（環室取壓）	50～400	小于10	GB2624 流量測量手冊
	LGP-Z	角接（鉆孔取壓）	400～500	小于1.6	GB2624 流量測量手冊
	LGP	環室（八槽）	50～300	小于32	流量測量手冊
	LGP	環室（高壓透鏡墊式）	15～150	小于32	流量測量手冊
	LGP	環室（無法蘭焊接式）	175～350	小于17.36	DG　0702～0710
長徑噴咀	LGC-J	徑距取壓	50～630	小于16	GB2624
1/4圓孔板	LGH	角接取壓	50～260	小于10	GB2624 流量測量手冊
1/4圓孔板	LGH-F	法蘭取壓	50～200	小于6.4
文丘里噴咀	LGL	角接取壓	65～500	小于2.5
文丘里管	LGW	特殊取壓	50～1200	小于2.5
雙文丘里管	LGW-S	特殊取壓	小于1000	小于0.6
小管徑孔板	LGX	角接取壓	12～40	小于6.4	K07（蘭化）
小管徑孔板	LGX-F	法蘭取壓	12～40	小于6.4	企業標準
高壓透鏡墊	LGT	角接取壓	50～150	小于32	流量測量手冊
圓缺孔板	LGQ	角接（環室取壓）	100～400	小于1.6
	LGQ-Z	角接（鉆孔取壓）	400～1000	小于1.6
	LGQ-F	法蘭取壓	100～350	小于6.4
雙重孔板	LGS	角接取壓	100～400	小于6.4
偏心孔板	LGN	角接取壓	100～1000	小于6.4
限流孔板	LG-XL		10～300	小于6.4	企業標準
錐形入口孔板	LGR	角接取壓	25～1000	小于10	GB2624
機翼測風裝置	LJY	特殊取壓	少于1000	小于0.6	企業標準

十一

、選型編碼：

型號	說明
ZW-LG	節流裝置（中偉測控）
	代號	按其結構特征的兩大基本分類
	B	標準孔板
	P	標準噴嘴
		代號	公稱壓力（105Pa）
		2.5	2.5
		10	10
		16	16
		25	25
		64	64
		100	100
		200	200
			代號	口徑
			15～1200	15～1200mm
				代號	按其結構形式細分
				H	標準孔板(環室)
				Y	標準孔板(法蘭)
				K	標準孔板(鉆孔)
				I	ISA 1932噴嘴
				L	長徑噴嘴
				W	文丘利噴嘴
				G	經典文丘利管
				S	雙重孔板
				Q	圓缺孔板
				Z	錐形入口孔板
				R	1/4圓孔板
				P	偏心孔板
				N	整體(內藏)孔板
				X	楔形孔板
				T	不在上述之列的特殊節流裝置
					代號	介質
					1	液體
					2	氣體
					3	蒸汽
					4	高溫液體
						代號	補償形式
						N	不帶壓力、溫度補償
						P	帶壓力補償輸出
						T	帶溫度補償輸出
						Q	帶壓力、溫度補償輸出
							代號	變送器差壓量程范圍
							0	微差壓量程
							1	低差壓量程
							2	中差壓量程
							3	高差壓量程
								代號	是否帶現場顯示
								W	節流裝置傳感器
								X	智能節流裝置
