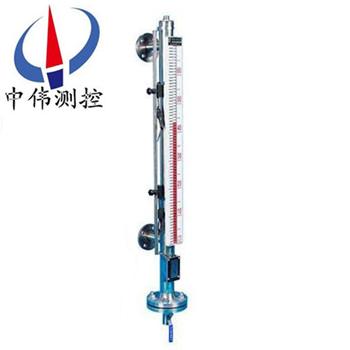

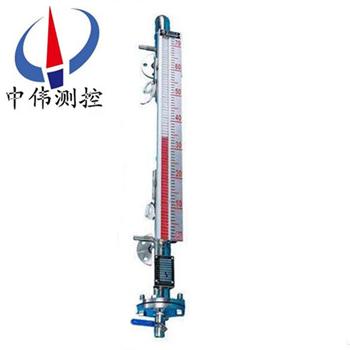

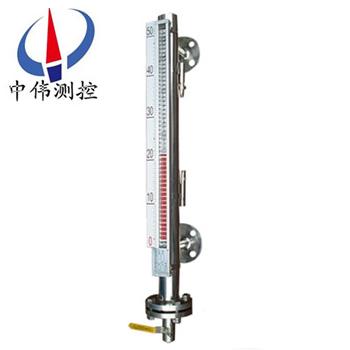

真空夾套型磁翻板液位計
真空夾套磁翻板液位計適用于防凍、保溫及加熱場合液位的測量，夾套型式有蒸汽夾套、水循環夾套、真空夾套、電夾套等等。可根據現場要求實現防爆型電伴熱系統
。主體材質為不銹鋼，特別適用于高溫≤300℃
，高壓≤1
Description：
一 ZW-UHZ系列真空夾套型磁翻板液位計可用于各種塔 二 ZW-UHZ系列真空夾套型磁翻板液位計的工作原理和我們家用的保溫瓶的保溫原理相同，主管道外部抽真空杜絕掉熱力傳遞和對流 三、應用場合： ZW-UHZ系列真空夾套型磁翻板液位計與生產的液位控制開關和液位遠傳變送裝置配套使用 四、主要特點： 1 2、加裝液位傳送器及磁性開關 3 4 5 五、技術參數： 1、正常工作條件： a、環境溫度：－25℃～70℃； b、相對濕度：5%～100% （包括凝露和直接濕）； c、大氣壓力：86KPa～108KPa； 2、測量范圍：500mm～6000mm分檔； 3、測量精度：翻柱式指示器±10mm； 4、工作壓力：1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa、10MPa、16MPa； 5、介質密度：0.5g/cm3～1.8g/cm3分檔； 6、介質粘度：≤0.05Pa?s ； 7、介質溫度：-25～80℃ 、（高溫型0～200℃）、（高溫型0～450℃）； 8、跟蹤速度： ≤0.8m/s； 9、接觸介質材料：1Cr18Ni9Ti 聚四氟乙烯； 10、控制點誤差：±10mm； 11、回 差：不超過基本誤差； 12、重復性誤差：不超過基本誤差； 13、開關控制點的接點容量： DC24V或AC220V;1A（純阻性負載）； 14、控制點間zui小間距：60； 15、外殼防護等級：IP65 16、顯示儀表：數字顯示表（可設定上下限報警及輸出4～20mA信號） 17 六 1 常開型：高于報警點合并 常閉型：高于報警點斷開； 開關容量：250VAC1A（阻性）250VAC0.3A 開關壽命：100000次。 2、液位變送器： 輸出電流：4-20mADC； 分辨率：±1-±10mm； 負載電阻：500Ω（24VDC供電時）； 傳送距離：＞3000m； 工作電源：16-30VDC。 3、智能液位變送器： 輸出電流：4-20ADC； 分辨率：0.2mm； 負載電阻：500Ω（24VDC供電時）； 傳送距離：＞3000m； 工作電源：16-30VDC。 七 蒸汽夾套和水循環夾套：是在液位計主體管外增加一層筒體，供蒸汽 真空夾套：是在液位計主體管外增加一層真空筒體，以使被測量介質與外界隔熱 電夾套：是在液位計主體管外纏繞電伴熱線圈 用戶可根據工程需要，配合遠傳變送器使用，可實現就地?cái)?shù)字顯示 適用于各類液體容器的液位 八 1 由具有自保持作用的舌簧開關和轉換器組成 2 由測量單元和變送單元兩部分組成。 3 a 帶本安防爆，上 防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點 b 帶本安防爆遠傳型： 適合使用于∏類電氣設備（工廠用） c 使用注意事項： ①變送器外殼設有外接地，用戶使用時須***可靠接地 ②安全柵的使用應遵守有關使用說明內容 ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m 九 使用： 1、配套儀表及附件詳細內容具體見相應儀表附件說明書 2、為防止遠輸或搬遠過程中浮子上下移動造成損壞 3、液位計安裝完畢后，需用磁鋼進行校正 4 5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。 維護： 1、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力 2、根據介質情況 3 4、對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。 十、安裝要求： 1、筒體保持100mm距離內不能有吸磁性材料。 2、浮子裝入筒體時，切勿將浮標上下顛倒（磁性端在上）。 3、仔細檢查各連接處螺栓是否上緊之后儀表即可投入使用。 4、保溫型液位計除按以上要求安裝外，還須***連接冷卻或加熱系統。 5、地下型液位計先把導管安裝在地下容器內，再把連接好的浮標、浮球、連桿裝入導管，然后安裝上半部。 十一、使用注意事項： 1 2 3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。 4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。 5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門 十二 ZW-UHZ- 系列磁翻板液位計（中偉測控） 基本類型 51 磁翻板指示 52 磁翻板指示-遠傳輸出 A 基本型(側裝式) B 保溫型（夾套型） S防霜型 R電伴熱型 C 插入型（頂裝式） D 耐腐型（側裝防腐型） E 插入保溫型（頂裝保溫型） F 插入耐腐型（頂裝防腐型） G 保溫耐腐型 1 無報警 2 帶1只報警點 3 帶2只報警點 4 帶3只報警點 5 帶4只報警點 5 不銹鋼 主體材質 6 防腐鋁 7 鈦 8 PVC 9 四氟包裹 A -40-0℃ 工作溫度 B ≤80℃ C ≤100℃ D ≤150℃ E ≤300℃ F ≤350℃ G ≤480℃ A 0.6 Mpa 實際壓力 B 1.0 Mpa C 1.6 Mpa D 2.5 Mpa E 4.0 Mpa F 6.3 Mpa G 10 Mpa H 16 Mpa I 22 Mpa J 32 Mpa l 介質比重(g/㎡） l 測量長度 l 連接法蘭（DN） l 輸出信號4-20mA 十三、設計訂貨時請?zhí)峁┫铝袛?shù)據： 1、型號規格；磁翻板位計：ZW-UHZ系列； 2 3 4 5、工作溫度：測量液體的溫度 6、材質要求：接液材質 7、是否配套供應法蘭 8 9 售后服務承諾： 1 2 3、產品概述： 、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其******性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、xj****性、實用性。、工作原理：，因此能夠在室外夜間溫度降低的時候起到一定的保溫作用，保溫的目的也就是為了防止被檢測罐體內的溫度過低，使檢測的液體結冰而凍結。為了保證真空夾套的真空狀態，我們需要為真空夾套定期檢測真空狀態，當真空夾套磁翻板液位計經過一段時間的使用后 ，真空值上升就說明，真空夾套需要從新抽取真空了 ，我們這個時候在真空夾套閥門處安裝一個真空泵，使用真空泵對真空夾套進行抽真空操作 ，保證真空夾套的密封度 。保證被檢測的液體不會因?yàn)闇囟冗^低而凍結。從而保證液位監控的準確性 。 ，可以對液位進行遠距離控制及顯示。因此它被廣泛地應用于石油、化工、輕工、電力、核工業以及食品、醫療等工業中，對各種地罐、箱等容器中介質的液位進行指示和控制。 、適用于高溫、高壓力、強酸、強堿及防爆要求，結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易； ，不須停機可隨時安裝或調整； 、若電源中斷，現場磁性開關亦不受影響 ，準確性高 ； 、每10公分加一不同顏色的色片 ，使液位容易辨識； 、適用于染整設備、廢水處理 、發電廠 、化工設備 、熱煤油鍋爐和石化工業。 ；；、防爆等級：dⅡCT6。、附加功能選擇項： 、磁性限位開關： ； ； 、類型選擇:、循環水或?qū)嵊土魍ǎ?nbsp;； ，通電給介質加熱；，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。、界位的測量和控制。清晰的指示出液位的高度,顯示直觀醒目,指示器與貯罐******隔離,使用安全、設計合理、結構簡單、安裝方便可靠、性能穩定、使用壽命長、維修費用低 、便于安裝維護等優點。、系統構成及接線：、上下限開關輸出：，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。、電遠傳：、本安防爆：、下限開關輸出型：。如用戶需更多觸點可特殊設計訂貨。、C級氣體，表面溫度組別T4（135℃）。。 。 ，電纜允許分布電容為0.8μF。 、使用與維護： 。 ，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后 ，請將校正磁鋼取下，以便浮子能隨液位上下移動 ，使用前若磁翻柱翻轉顏色不一致 ，可用校正磁鋼將其有吸順 ，儀表即可正常工作。 ，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。 、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。 。 ，可定期清洗主導管，清洗管內沉積雜質。 、對液體進行清洗或更換浮子時，打開排污法蘭 ，在裝入磁性浮子時 ，應注意重端帶磁性一端向上 ，不能倒裝 ！ 、配套儀表及附件詳細內容具體見相應儀表附件說明書。、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼從新校正）。、選型編碼：、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成； 、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度； 、工作壓力：承受壓力； ； ，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）； 、螺栓、螺母、閥門、密封墊圈等配件； 、法蘭標準：法蘭的公稱通徑，使用常規的法蘭是DN20或DN25； 、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明，如是否要帶遠傳、保溫夾套等等。 、我公司所售液位計系列產品在十二個月以內出現質量問題的 ，負責免費維修。 、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換 。 、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
