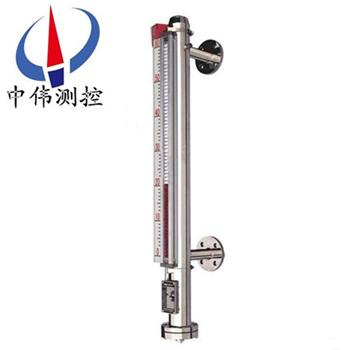

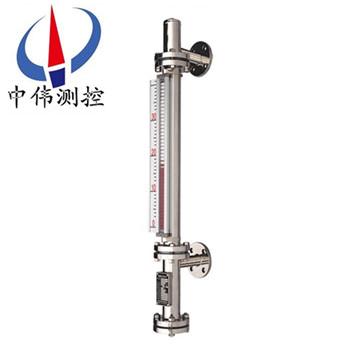

高溫型磁翻板液位計

高溫型磁翻板液位計適合高溫高壓容器內液體介質的液位測量

。除現場指示，還可配遠傳變送器

、報警（控制）開關，指示功能齊全

。指示新穎，讀數直觀

、醒目，觀察指示器的方向可根據用戶需要改變角度

。測量范圍大

，不受

Description：

一

ZW-UHZ系列高溫型磁翻板液位計是為拓寬磁翻板液位計的使用范圍，更廣泛地滿足電力

高溫型磁翻板適用于高溫高壓液體容器的液位

、設計合理、結構簡單

、安裝方便可靠、性能穩定

、使用壽命長、維修費用低

、便于安裝維護等優點

。

用戶可根據工程需要

，配合遠傳變送器使用，可實現就地數字顯示

，以及輸出4~20mA的標準遠傳電信號

，以配合記錄儀表

，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用

，對液位監控報警或?qū)M(jìn)液出液設備進行控制

。

二

、工作原理：

1、基本型

ZW-UHZ系列高溫型磁翻板液位計是根據浮力原理，浮子在測量管內隨液位的升降而上

、下移動，浮子內的*磁鋼通過耦合作用

，驅動紅、白色翻柱翻轉180°

，液位上升時翻柱由白色轉為紅色

，下降時由紅色轉為白色

，從而實現液位指示

。

、電遠傳

在浮子液位計上安裝變送器

，通過浮子上下移動

，經磁耦合作用使導桿內測量元件依次動作

，獲得電阻信號變化

，轉換成0～10mA或4～20mA的標準信號輸出

，與顯示儀表或計算機連接

，達到遠傳目的

。

3、上下限開關輸出

在液位計立管上由用戶設定上

、下限位置安裝控制器

，控制器內帶有自保持作用的舌簧開關

，利用磁性浮子隨液位移動使簧管開關動作時，實現報警或限位控制

。

三

、應用場合：

ZW-UHZ系列高溫型磁翻板液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制?div id="jfovm50" class="index-wrap">？梢詮V泛運用于石油加工、食品加工

、化工、水處理

、制藥、電力

、造紙、冶金

、船舶和鍋爐等領域中的液位測量、控制與監測

。

四

、主要特點：

1、密封性強

，不易滲透—采用特殊接口處理，更適合液氨等高滲透場合使用

。

2、耐高溫

、高壓能力強—zui大溫度可大600℃,zui大壓力可達25MPa

。

3、耐腐蝕能力—采用zui新不銹鋼內襯PTFE工藝,使產品防腐能力超強

。

4、可在低溫場合使用—采用特殊夾套工藝

，零下200度場合也能應付自如。

、信號遠傳能力強—信號輸出可為開關量、模擬量

，可帶HART協議

。

五

、技術參數：

1、量程范圍：300～81000

；

2、介質密度（g/cm3）：0.5～2

；

、介質粘度： ≤0.02Pa.S

；

、工作溫度℃：-40～350；

5、壓力等級（MPa）：≤32

；

6、測量精度：≤±10

；

7、安裝方式：側裝式

、頂裝式

、底裝式；

、防護等級：IP65

；

、防爆等級：ibⅡCT4（本安型）

、dⅡBT4（隔爆型）；

、傳輸方式：4～20mA 或開關量

；

、接口法蘭：PN4.0 DN25 HG20593（側裝式）PN1.0 DN100 HG20593（頂裝式

、底裝式）

，可以根據用戶的需要特殊定制

。注：當液位計安能裝受環境影響

，空間位置L1<300訂貨時應明顯提出

。

六、附加功能選擇項：

限位開關：

常開型：高于報警點合并

常閉型：高于報警點斷開

開關容量：250VAC1A（阻性）250VAC0.3A

開關壽命：100000次

液位變送器：

輸出電流：4-20mADC

分辨率：±1-±10mm

負載電阻：500Ω（24VDC供電時）

傳送距離：＞3000m

工作電源：16-30VDC

智能液位變送器：

輸出電流：4-20ADC

分辨率：0.2mm

負載電阻：500Ω（24VDC供電時）

傳送距離：＞3000m

工作電源：16-30VDC

。

八、使用與維護：

使用：

、配套儀表及附件詳細內容具體見相應儀表附件說明書。

、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住

。所以在收到產品或安裝后

，請將校正磁鋼取下

，以便浮子能隨液位上下移動

，使用前若磁翻柱翻轉顏色不一致

，可用校正磁鋼將其有吸順

，儀表即可正常工作

。

3、液位計安裝完畢后

，需用磁鋼進行校正

，對磁翻柱導引一次

，使零位以下顯示有紅色

，零位以上顯示為白色。

、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。

、液位計投入遠行時，應先打開上引液管閥門

，然后

，漫漫開啟下引液管閥門

，讓液體介質平穩地進入主導管

，避免液體介質帶著浮子急速上升

，造成磁翻柱翻轉失靈或翻亂（若遇此現象

，可用磁鋼重新校正）

。

維護：

、液位計筒體內不應有固體雜質和磁雜質進入

，以免對浮子造成卡阻及減弱浮力。

、根據介質情況

，可定期清洗主導管

，清洗管內沉積雜質。

、對液體進行清洗或更換浮子時，打開排污法蘭

，在裝入磁性浮子時，應注意重端帶磁性一端向上

，不能倒裝！

、對低溫型及液化氣專用型產品

，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞

，以免影響產品質量。

九

、安裝步驟過程：

1、出廠后

，已經全部調試配裝好

，到達現場后

，首先*步

，須***先清理干凈現場需要安裝的設備

。

、準備好安裝所需的工具和螺栓以及廠家配送的翻柱指示校準棒

。

3、擦拭現場法蘭

，調整好設備法蘭位置與磁翻板液位計法蘭對直

，須***保持磁翻板液位計主體垂直

，然后用工具把螺栓裝入法蘭的4個孔

。

十

、安裝注意事項：

、安裝須***垂直

，以保證浮球組件在主體管內上下運動自如

。

、主體周圍不容許有導磁體靠近否則直接影響液位計正確工作

。

、安裝完畢后，需要用磁鋼進行校正對翻珠導引一次使零位以下顯示紅色

，零位以上顯示白色

。

4、投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管

，避免液體介質帶著浮球組件急速上升

，而造成翻珠轉失靈和亂翻

。若發生此現象待液面平穩后可用磁鋼重新校正

。

、因運輸過程中為了不使浮球組件損壞

，故出廠前將浮球組件取出液位計主體管外

，待液位計安裝完畢后

，打開底部排污法蘭

，再將浮球組件重新裝入主體管內

，注意浮球組件重的一頭朝上

，不能倒裝

。

、根據介質情況

，可定期打開排污法蘭清洗主體管沉淀物質

。

十一

、使用注意事項：

、配套儀表及附件詳細內容具體見相應儀表附件說明書

。

、為防止遠輸或搬遠過程中浮子上下移動造成損壞

，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住

。所以在收到產品或安裝后

，請將校正磁鋼取下

，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致

，可用校正磁鋼將其有吸順

，儀表即可正常工作

。

、液位計安裝完畢后

，需用磁鋼進行校正

，對磁翻柱導引一次

，使零位以下顯示有紅色

，零位以上顯示為白色

。

、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度

。

、液位計投入遠行時

，應先打開上引液管閥門

，然后

，漫漫開啟下引液管閥門

，讓液體介質平穩地進入主導管

，避免液體介質帶著浮子急速上升

，造成磁翻柱翻轉失靈或翻亂（若遇此現象

，可用磁鋼從新校正）

。

十二

、選型編碼：

ZW-UHZ-	系列磁翻板液位計（中偉測控）									基本類型
	51	磁翻板指示
	52	磁翻板指示-遠傳輸出
		A	基本型(側裝式)
		B	保溫型（夾套型） S防霜型 R電伴熱型
		C	插入型（頂裝式）
		D	耐腐型（側裝防腐型）
		E	插入保溫型（頂裝保溫型）
		F	插入耐腐型（頂裝防腐型）
		G	保溫耐腐型
			1	無報警
			2	帶1只報警點
			3	帶2只報警點
			4	帶3只報警點
			5	帶4只報警點
				5	不銹鋼					主體材質
				6	防腐鋁
				7	鈦
				8	PVC
				9	四氟包裹
					A	-40-0℃				工作溫度
					B	≤80℃
					C	≤100℃
					D	≤150℃
					E	≤300℃
					F	≤350℃
					G	≤480℃
						A	0.6 Mpa			實際壓力
						B	1.0 Mpa
						C	1.6 Mpa
						D	2.5 Mpa
						E	4.0 Mpa
						F	6.3 Mpa
						G	10 Mpa
						H	16 Mpa
						I	22 Mpa
						J	32 Mpa
								l	介質比重(g/㎡）
								l	測量長度
								l	連接法蘭（DN）
								l	輸出信號4-20mA

十三

、設計訂貨時請?zhí)峁┫铝袛?shù)據：

1、型號規格

；磁翻板板位計：ZW-UHZ系列

；

、被測介質名稱：介質密度：如果不知道密度

，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成

；

、儀表測量范圍：也可稱為公稱長度

，也就是兩個法蘭的中心距離

，或者看一下已經使用的產品的標尺刻度；

、工作壓力：承受壓力

；

、工作溫度：測量液體的溫度

；

6、材質要求：接液材質

，如不知道用哪種材質

，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；

、是否配套供應法蘭、螺栓

、螺母

、閥門、密封墊圈等配件

；

8、法蘭標準：法蘭的公稱通徑

，使用常規的法蘭是DN20或DN25

；

9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳

、保溫夾套等等。

售后服務承諾：

、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修

。

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。

3、質保期內如用戶使用不當

，造成產品損壞

，我公司負責維修，收取損壞部件成本費

。

、質保期后產品出現質量問題

，我公司負責維修

，收取損壞部件成本費。

、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場

。
