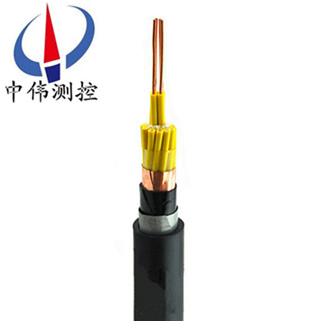

氟塑料絕緣和護套耐高溫電纜

；
4、非固定敷設-20℃；
5、***小彎曲半徑：KFF型應。
三、主要技術指標：

項目	技術指標
導 體 直 流 電 阻			0.2		0.35		0.5		0.75		1.0		1.5		2.5		4.0		6.0
			不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫
	導體種類	AB類	92.3	94	55.8	57.5	36.0	36.7	24.5	24.8	18.1	18.2	12.1	12.2	7.41	7.56	4.61	4.70	3.08	3.11
		R類	/	/	/	/	39.0	40.0	26.0	26.7	19.5	20.0	13.3	13.7	7.98	8.21	4.95	5.09	3.03	3.39
試驗電壓	額定電壓450/750V試驗電壓2500V/1min額定電壓300/500V及以下試驗電壓2000V/1min
絕緣電阻	20℃時≥500MΩ·km

四

、氟塑料絕緣和護套耐高溫電纜型號及名稱：

型號	名稱	備注
KFF-200	F46絕緣和護套耐高溫電纜	長期工作溫度20℃
KFP1F-200	F46絕緣和護套屏蔽耐高溫電纜
KFF22-200	F46絕緣和護套鋼帶鎧裝耐高溫電纜
KFP1F22-200	F46絕緣和護套鋼帶鎧裝屏蔽耐高溫電纜

五

、氟塑料絕緣和護套耐高溫電纜型號說明：

項目	代號	說 明
系列代號碼	K	控制電纜
絕緣材料	F	聚全氟乙丙烯（F46）***高工作溫度200℃
		可熔性聚四氟乙烯（PFA）***高工作溫度260 ℃
屏蔽材料	/ P1	無屏蔽可省略 鍍錫銅絲
護套材料	F	聚全氟乙丙烯（F46）***高工作溫度200℃ 可熔性聚四氟乙烯（PFA）***高工作溫度260 ℃
鎧裝材料	22 32	鋼帶鎧裝 細鋼絲鎧裝
導體鍍層	/ Y	鍍錫省略 鍍銀
耐熱等級	200 260	***高工作溫度200℃ ***高工作溫度260℃
規格		填寫芯數×導體截面（N×S） N：2 3 4 5 7 8 10 12 14 16 19 24 27 30 37 44 48 52 S:0.2 0.35 0.5 1.75 1.0 1.5 2.5 4.0 6.0(mm2)℃
導體種類 （在括號內填寫）	A B R	單股導體 七股絞合導體 多股軟導體

六、訂貨須知：
訂貨時須標明型號

、規格、線芯截面、芯數、屏蔽方式和數量。
