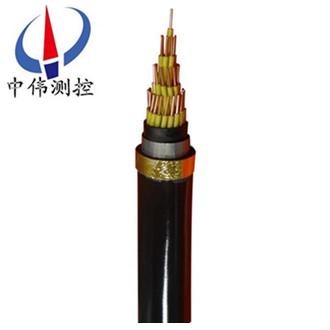

聚氯乙烯絕緣控制電纜

聚氯乙烯絕緣控制電纜適用于交流額定電壓450/750V及以下自動控制或監測系統

、電器儀表連接等場合用傳輸線

。低煙無鹵聚烯烴具有燃燒時發煙量小

，無鹵酸氣體釋放，屬于環保型電纜

，適用于對消防具有特殊要求

Description：

一

、特點及用途：
聚氯乙烯絕緣控制電纜適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線

。
低煙無鹵聚烯烴具有燃燒時發煙量小

，無鹵酸氣體釋放，屬于環保型電纜

，適用于對消防具有特殊要求的場合

。
二、執行標準：
GB9330-88
阻燃性能試驗執行GB12666-90標準

。
三

、聚氯乙烯絕緣控制電纜使用特姓：
1、交流額定電壓：U0/U 450/750KV
2

、***高工作溫度：絕緣不超過70℃
交聯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3

、***低環境溫度：：固定敷設-40℃，非固定敷設-15℃
4

、電纜安裝敷設溫度應不低于0℃

。
5、電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍
四

、基本型號及名稱 KVVRP-22聚氯乙烯絕緣控制電纜
1．控制電纜
KVV 銅芯絕緣護套控制電纜
KVVP 銅芯絕緣護套銅絲編織屏蔽控制電纜
KVVP2 銅芯絕緣護套銅帶屏蔽控制電纜
KVV22 銅芯絕緣護套鋼帶鎧裝控制電纜
KVVR 銅芯絕緣護套控制軟電纜
KVVRP 銅芯絕緣護套銅絲編織屏蔽控制軟電纜
KVVP2-22 銅芯絕緣護套銅帶屏蔽鋼帶鎧裝控制電纜 KVVRP-22聚氯乙烯絕緣控制電纜
聚氯乙烯絕緣控制電纜型號規格：

型號	名稱					主要使用范圍
KVV	銅芯聚氯乙烯絕緣聚乙烯護套控制電纜					敷設在室內 、電纜溝、管道固定場合
KVVP	銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜					敷設在室內 、電纜溝、管道等要求屏蔽的固定場合
KVV22	銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜					敷設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合
KVVR	銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜					敷設在室內移動要求柔軟等場合
KVVRP	銅芯聚氯乙烯絕緣聚氯乙烯護套編輯屏蔽控制電纜					敷設在室內移動要求柔軟、屏蔽等場合
型號	額定電壓	導體標稱截面mm2
		0.5	0.75	1.0	1.5	2.5	4	6	10
		芯數
KVV KVVP	450/750		2-37				2-14		2-10
KVV22			7-37			4-37	4-14		4-10
KVVR		4-37
KVVRP		4-37			4-37

450/750V控制電纜結構尺寸

、技術性能：

芯數	導體截面	KVV（KVVR）				KVV22						KVV（KVVRP）					性能
	導體截面	絕緣厚度	護套厚度	電纜重量	電纜計算外徑	絕緣厚度	內設厚度	鋼帶層×厚	外設厚度	電纜重量	電纜計算外徑	絕緣厚度	銅絲厚度	護套厚度	電纜重量	電纜計算外徑	導體***大電阻	試驗電壓
	mm2	mm	mm	kg/km	mm	mm	mm	mm	mm	kg/km	mm	mm	mm	mm	kg/km	mm	20℃Ω/km	kv
2	0.75	0.6	1.2	60.1	7.07							0.6	0.15	1.2	80.6	8.1	24.5	3
	1.0	0.6	1.2	71.3	7.39							0.6	0.15	1.2	99.7	8.4	18.1	3
	1.5	0.7	1.2	89.7	8.31							0.7	0.15	1.2	112.7	9.4	12.1	3
	2.5	0.8	1.2	125.4	9.53							0.8	0.15	1.2	156.4	10.8	7.41	3
	4	0.8	1.2	156.8	10.5							0.8	0.20	1.5	228.7	12.7	4.61	3
	6	0.8	1.2	205.7	11.5							0.8	0.20	1.5	299.6	13.8	3.08	3
	10	1.0	1.5	349.0	15.5							1.0	0.20	1.5	408.5	16.5	1.83	3
3	0.75	0.6	1.2	69.3	7.41							0.6	0.15	1.2	94.8	8.4	24.5	3
	1.0	0.6	1.2	81.2	7.76							0.6	0.15	1.2	107.6	8.8	18.1	3
	1.5	0.7	1.2	112.5	8.75							0.7	0.15	1.2	140.2	9.8	12.1	3
	2.5	0.8	1.2	162.6	10.1							0.8	0.15	1.2	195.6	11.3	7.41	3
	4	0.8	1.2	212.0	11.1							0.8	0.20	1.5	297.2	13.3	4.61	3
	6	0.8	1.5	300.4	12.8							0.8	0.20	1.5	330.5	14.6	3.08	3
	10	1.0	1.5	479.7	16.5							1.0	0.20	1.5	540.0	17.5	1.83	3
4	0.75	0.6	1.2	88.5	7.99							0.6	0.15	1.2	115.3	9.0	24.5	3
	1.0	0.6	1.2	107.2	8.38							0.6	0.15	1.2	130.6	9.5	18.1	3
	1.5	0.7	1.2	139.6	9.49							0.7	0.15	1.2	168.7	10.6	12.1	3
	2.5	0.8	1.2	196.5	11.0	0.8	1.2	2×0.2	1.5	424.5	15.2	0.8	0.20	1.2	270.9	13.2	7.41	3
	4	0.8	1.5	285.6	12.7	0.8	1.2	2×0.2	1.5	516.4	16.3	0.8	0.20	1.5	347.2	14.4	4.61	3
	6	0.8	1.5	375.7	14.0	0.8	1.2	2×0.2	1.7	627.9	17.6	0.8	0.20	1.5	474.2	15.8	3.08	3
	10	1.0	1.5	630.4	18.1	1.0	1.2	2×0.2	1.7	937.6	22.1	1.0	0.20	1.5	700.3	19.4	1.83	3
5	0.75	0.6	1.2	100.9	8.63							0.6	0.15	1.7	135.1	9.7	24.5	3
	1.0	0.6	1.2	119.7	9.06							0.6	0.15	1.2	156.0	10.3	18.1	3
	1.5	0.7	1.2	169.1	10.3							0.7	0.15	1.2	199.8	11.5	12.1	3
	2.5	0.8	1.5	258.4	12.6	0.8	1.2	2×0.2	1.5	487.2	16.2	0.8	0.20	1.2	313.3	14.2	7.41	3
	4	0.8	1.5	339.9	13.9	0.8	1.2	2×0.2	1.5	589.7	17.5	0.8	0.20	1.5	412.6	15.6	4.61	3
	6	0.8	1.5	451.4	15.2	0.8	1.2	2×0.2	1.7	743.1	19.3	0.8	0.20	1.5	570.5	17.2	3.08	3
	10	1.0	1.7	787.0	20.3	1.0	1.2	2×0.2	1.7	1143	23.9	1.0	0.20	1.5	844.7	21.2	1.83	3
7	0.75	0.6	1.2	125.2	9.30							0.6	0.15	1.7	160.0	10.4	24.5	3
	1.0	0.6	1.2	150.8	9.78	0.6	1.2	2×0.2	1.5	375.3	14.0	0.6	0.15	1.2	185.3	10.9	18.1	3
	1.5	0.7	1.2	204.5	11.2	0.7	1.2	2×0.2	1.5	436.2	15.4	0.7	0.15	1.5	263.3	13.2	12.1	3
	2.5	0.8	1.5	317.7	13.6	0.8	1.2	2×0.2	1.5	564.1	17.2	0.8	0.20	1.5	391.2	15.3	7.41	3
	4	0.8	1.5	429.3	15.0	0.8	1.2	2×0.2	1.5	699.0	18.6	0.8	0.20	1.5	515.8	16.9	4.61	3
	6	0.8	1.5	579.9	16.6	0.8	1.2	2×0.2	1.7	895.3	20.6	0.8	0.20	1.5	725.9	18.6	3.08	3
	10	1.0	1.7	993.7	22.1	1.0	1.2	2×0.2	1.7	1381	25.7	1.0	0.20	1.7	1073	23.0	1.83	3
