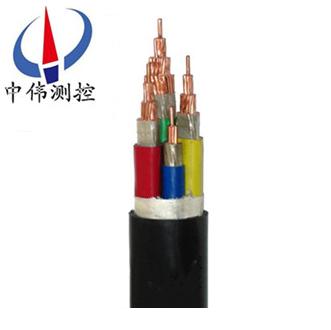

耐高溫防火控制電纜

，氟塑料絕緣和護套材料電纜不小于電纜外徑的8倍。
四、耐高溫防火控制電纜基本型號及名稱

型    號	產    品    名    稱
NH-KVV	阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-KVVP	阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KVVP2	阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KFF	氟塑料絕緣和護套耐火控制電纜
NH-KFFP	氟塑料絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KFFP2	氟塑料絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KVDVD	低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-KVDVDP	低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KVDVDP2	低煙低鹵阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KYDYD	低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜
NH-KYDYDP	低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KYDYDP2	低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KYJV	交聯聚乙烯絕緣阻燃聚氯乙烯護套耐火控制電纜
NH-KYJVP	交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽耐火控制電纜
NH-KYJVP2	交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火控制電纜

備注：鎧裝電纜型號后加22

，軟結構電纜屏蔽種類可采用P2、P3等形式。
五、代號名稱和含義

項   目	代    號	說    明
耐火特性	NH	耐火電纜A或B
系列代號	K	控制電纜
絕緣材料	V	聚氯乙烯 、阻燃聚氯乙烯
	Y	聚乙烯
	YD	低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴)
	YJ	交聯聚乙烯
	F	氟塑料分200℃和260℃
護套材料	V	聚氯乙烯 、阻燃聚氯乙烯
	F	氟塑料分200℃和260℃
	YD	低煙無鹵聚烯烴
屏蔽材料	P	銅絲編織屏蔽
	P2	銅帶繞包屏蔽
	P3	鋁塑繞包屏蔽
鎧裝材料	22	鋼帶鎧裝聚氯乙烯護套
	32	鋼絲鎧裝聚氯乙烯護套
導體結構	A	單股導體
	B	7股絞合導體
	R	多股絞合導體

六、主要技術指標

性能項目	單位	技術指標
20℃導體直流電阻≤DC	Ω/KM	截面mm2	0.5	0.75	1	1.5	2.5
		A類	36.0	24.5	18.1	12.1	7.41
		R類	39.0	26.0	19.5	13.3	7.98
試驗電壓		2.5KV/5min
絕緣電阻	MΩ/KM	1000
耐火電阻		GB12666.6A類或B類
阻燃特性		GB12666.5A類或B類

耐高溫防火控制電纜交貨長度：
　　電纜一般就不少于100米

，允許50米以上的短線交貨，數量不超過過交貨總長的10%；計量誤差≤50。如有特要求供需雙方可另行協商。

電纜型號規格說明：

　　例1 五芯截面1.0mm2 A類導體耐高溫防火電纜表示為NHFF 5×1.0（A）

　　例2 五芯截面1.0mm2 B類導體鋼帶鎧狀屏蔽耐高溫防火電纜表示為NHFP1F22 5×1.0（B）
