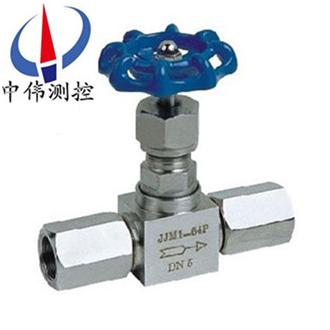

節流截止閥

節流截止閥是一種新型的節流

、截止、放空產品

，該閥門采用籠形迷軍團節流

，具有多級節流效果，節流效果明顯

、密封可靠

、操作維護方便等特點。

Description：

一

、簡介說明：
JJM8系列節流截止閥是一種新型的節流、截止

、放空產品

，該閥門采用籠形迷軍團節流

，具有多級節流效果

，節流效果明顯

、密封可靠、操作維護方便等特點

。
1

、常閉狀態：閥瓣硬密封付壓在閥座凸臺上

，形成一道硬質密封

，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封

，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔

，使閥門在關閉、開啟時

，閥瓣受到較小的作用力

，也使閥門開啟、關閉時具有較小的力矩

。
2、緩壓狀態：閥瓣底端離開閥座密封面時

，由于閥瓣底端面接近籠形套開糟處底邊緣

，此時閥瓣與籠形套內徑形成一道密封

。而沒有直接放空泄壓

，從而達到緩和作用

。
3、節流狀態：閥瓣底羰離開閥座

，進一步開啟

，小閥瓣形成一級節流

，高速流體經緩壓節流后直接流向小閥瓣與閥套開糟處形成窗口流道

，達到二級節流

，由于閥套窗口邊緣是節流面

，高壓介質直接沖刷節流通道時，閥瓣底端由于介質向改變產生渦流

，緩減了介質地閥瓣的直接沖刷

，從而閥座密封也避開了介質的直接沖刷，同時由于閥瓣密封面是錐形的

，可以吹掃閥座密封面上的污物及雜質

，保護密封面

，從而延長閥門的使用壽命

。
4、全開狀態：閥瓣處于全開啟狀態時

，整個閥門處于全放空狀態

，流體在冷門中的阻力較小

，縮短了放空時間

，提高了閥門的放空效果。
二

、節流截止閥的特性:
1. 制造標準: GB/T12224-2005 JB/T7747-1995；
2. 連接形式: 內螺紋連接(NPT,G,Rc,Rp…)

；
3. 結構特征: 錐面或球面密封

；
4. 閥門檢驗與試驗: GB/T13927-1992

；
5. 公稱壓力:≤10000Psi

；
6. 適用工作溫度:-29℃～+538℃；
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質

；
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…。
三

、節流截止閥的主要零件材料/Materials of main parts：

序號 NO.	零件名稱 Part name	材質 Material
1	排氣閥Exhaust valve	20# A105 SS304 SS304L SS316 SS316L
2	螺紋套Wrap	20# A105 SS304 SS304L SS316 SS316L
3	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
4	閥蓋墊片 Bonnet Gasket	紫銅(Red copper) PTFE RTFE
5	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
6	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
7	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
8	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
9	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
10	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
11	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
12	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

四、型號規格：

型號 ITEM NO.	公稱通徑 DN	M1	M2	L	H	D0
JJM8-1	DN6	M20X1.5	M20X1.5	120	93	?70
JJM8-2	DN6	M20X1.5	G1/2	120	93	?70

五、設計訂貨及選型須知事項：
1

、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2

、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明

。
3

、若已經由設計單位選定的型號

，請按型號直接向我司銷售部訂購

。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖

。
六

、售后服務承諾：
1、我公司所售中偉截止閥產品在十二個月以內出現質量問題的

，負責免費維修。
2

、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換。
3

、質保期內如用戶使用不當

，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。
4

、質保期后產品出現質量問題

，我公司負責維修，收取損壞部件成本費

。
5

、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
