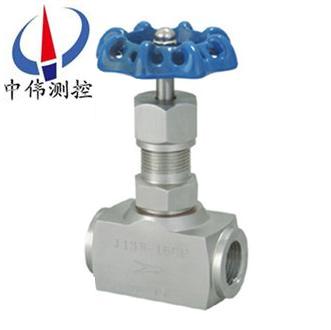

內螺紋截止閥

、內螺紋截止閥的優點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
四、主要零件材料 Materials for main parts

零件名稱Part name	閥桿、閥蓋Stem 、Bonnet	閥桿 、閥瓣Stem、Disc	填料Packing
J13W-16P	鉻鎳不銹鋼  Cr ，NI Stainless steel	鉻鎳不銹鋼  Cr ，NI Stainless steel	聚四氟乙稀、柔性石墨  PTEF ，Soft graphite
J13W-160 、J13W-40	優質碳鋼  Hihg grade carbon steel	鉻不銹鋼  Cr，Stainless steel

五

、內螺紋截止閥的主要性能規范 Chief property and specifieation

型號  Type	公稱壓力（MPa）Nominal pressure	試驗壓力（MPa）Test pressure			工作壓力（MPa）Working pressure	工作溫度（℃）Working temperature	適用介質  Applicable mediun
		殼體  Shell	密封（液） Seal	密封（氣） Seal
J13W-16	1.6	2.4	1.76	0.6	1.6	P＜540℃	液化石油氣水 、酸、蒸汽 、油品等Petroleun gas Water,Asic,Steam,Oil etc.
J13W-40P	4.0	6.0	4.4	0.6	4.0
J13W-160	16.0	24.0	17.6	0.6	16.0	C＜425℃
J13W-320P	32.0	48.0	35.2	0.6	32.0

六

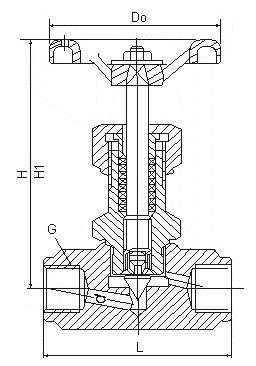

、主要外形及連接尺寸 Main external and connecting dimensions（mm）



公稱直徑DN（mm） Nominal diameter	管螺紋G  Source ioint	尺        寸   Dimensions					重量（Kg）  Weight
		D0	L	H	H1	D
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2

七、設計訂貨及選型須知事項：
1

、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
