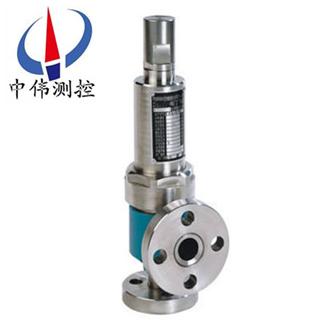

彈簧微啟封閉式高壓安全閥

彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃空氣

、氮氫混合氣

、水等介質的設備和管路上。A41Y-160P/320P

、A41Y- 160R/320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質

Description：

一

、產品概述：
A41Y系列彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃空氣、氮氫混合氣

、水等介質的設備和管路上

。A41Y-160P/320P、A41Y- 160R/320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上

，作為超壓保護裝置

。連接法蘭按JB/T2769-92的標準。
二、A41Y彈簧微啟封閉式高壓安全閥結構簡述：
1

、彈簧微啟式安全閥具有結構簡單

、密封性能好、開啟壓力準確

、排放能力大

、回座壓差小、調整方便等特點

。
2

、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速

，排放系數大

，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕

，壽命長

。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構

，利用其在介質壓力下微小的變形

，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象

。閥瓣密封面采用xj****的激光淬火技術

，提高了硬度、耐磨性

、抗沖抗性

。
4、調節螺母：通過調整調節螺母

，調整彈簧壓縮量

，使閥門能夠很方便、很迅速地獲得準確的整定壓力

。
5

、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整

，可獲得合適的回座壓差

。上調時，使閥門背壓降低

。下調時

，使閥門背壓提高。
三

、A41Y彈簧微啟封閉式高壓安全閥安裝說明：
1

、安全閥須***垂直安裝

，并***好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑

。
2

、安全閥的出口須***裝設適當?shù)呐蛎浌?jié)，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力

。排放管內徑應比閥門出口直徑大

，長度盡可能短，避免拐彎

。排放管及膨脹節重量不應作用在安全閥上

，應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短

。對每臺安全閥都應單獨裝設排放管

。
3、消聲器的出口處要有足夠的面積

，防止產生背壓影響閥門的排放能力

。
四、彈簧微啟封閉式高壓安全閥主要零部件材料：

no	零件名稱	a41h-c/ka41y-c材料	a41y-p/ka41y-p材料	a41y-r/ka41y-r材料
1	閥體	wcb	zg1cr18ni9ti	zg1cr18ni12mo2ti
2	閥座	zg2cr13/1cr18ni9ti	zg1cr18ni9ti	zg1cr18ni12mo2ti
3	調節圈	zg2cr13/1cr18ni9ti	zg1cr18ni9ti	zg1cr18ni12mo2ti
4	閥瓣	2cr13/1cr18ni9ti	1cr18ni9ti	1cr18ni12mo2ti
5	導向套	zg2cr13/1cr18ni9ti	zg1cr18ni9ti	zg1cr18ni12mo2ti
6	閥蓋	zg230-450	zg230-450	zg230-450
7	彈簧	50crva	50crva包覆氟塑料	50crva包覆氟塑料
8	閥桿	2cr13	2cr13	1cr18ni12mo2ti
9	調整螺桿	45	2cr13	2cr13
10	保護罩	zg200-400	zg200-400	zg200-400
	密封面材料	堆焊d507	堆焊co基硬質合金

五

、外形尺寸和連接尺寸：

型號	公稱通徑 DN	do	d	M	D	K	Z-φd	b	d1	C	M1	D1	K1	Z1-φd	b1	L1	≈H
A41Y-160	15	8	20	M24×2	95	60	3-18	20	29	37	M42×2	115	80	4-18	22	100	263
	20	10	27	M33×2	105	68	3-18	20	29	37	M42×2	115	80	4-18	22	100	263
	25	12	28	M33×2	105	68	3-18	20	40	47	M52×2	165	115	6-26	28	135	314
	32	15	37	M42×2	115	80	4-18	22	50	59	M64×3	165	115	6-26	32	150	390
	40	20	47	M52×2	165	115	6-26	28	65	74	M80×3	200	145	6-29	40	165	495
	50	25	59	M64×3	165	115	6-26	32	80	94	M100×3	225	170	6-33	45	190	510
A41Y-320	15	8	27	M33×2	105	68	3-18	20	29	37	M42×2	115	80	4-18	22	100	263
	20	10	32	M36×2	110	75	3-18	22	29	37	M42×2	115	80	4-18	22	100	263
	25	12	35	M42×2	115	80	4-18	22	40	47	M52×2	165	115	6-26	28	135	314
	32	14	41	M48×2	135	95	4-22	25	50	59	M64×3	165	115	6-26	32	150	390
	40	18	58	M64×3	165	115	6-26	32	65	74	M80×3	200	145	6-29	40	165	495
	50	23	70	M80×3	200	145	6-29	40	80	94	M100×3	225	170	6-33	45	190	510
A41Y-400	32	15	41	M48×2	135	95	4-22	25	50	59	M64×3	165	115	6-26	32	150	397
