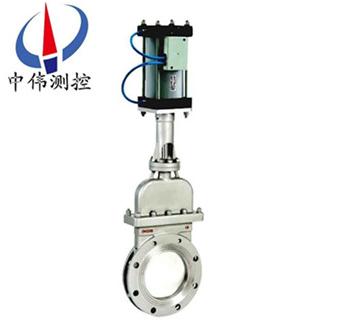

氣動刀型閘閥

、漿液

、插板閥是生產過程中自動化控制閥門的品種之一。由直行程活塞式氣動執行器和刀型閥結構組成

，通過配用電磁閥可完成二位切斷控制

，配用電氣閥門定位器也可完成調節控制

。用戶可根據實際需要選配

。

Description：

一

、簡介說明：
PZ673H

、PZ673X

、PZ673F系列氣動刀型閘閥、漿液

、插板閥是生產過程中自動化控制閥門的品種之一

。由直行程活塞式氣動執行器和刀型閥結構組成

，通過配用電磁閥可完成二位切斷控制，配用電氣閥門定位器也可完成調節控制

。用戶可根據實際需要選配

。主體采用鑄鋼、不銹鋼等材料

。特別適合造紙行業

、化工

、煤炭、污水

、制糖等行業在管路上作調節或截?cái)嗔黧w控制

。
二

、PZ673H

、PZ673X、PZ673F氣動刀型閘閥特點：
1．刀形

、漿液閘閥有暗桿和明桿兩種

；有單面密封結構和雙面密封結構

，全圓形的直流通道設計不存渣、不卡阻

。刀板底端加工成刀刃狀

，密封圈采用平面浮動式，球弧浮動式金屬密封結構

，閘板與金屬閥座之間是無間隙啟閉

，對松軟物料如纖維

、紙漿、木漿具有很大的剪切力及自潔功能

，同時具有良好開啟和關閉作用

。在刀板上端安裝有硬聚四氟乙烯刮泥器

，可防止粉塵

、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。
2．閥體

、填料涵均為精密鑄造

，其中閥體采用凸緣式整體鑄造

，閥板材質選用不銹鋼、精磨拋光處理可獲得理想密封效果

。設計緊湊

、占據空間小

、重量輕、易于安裝

、耐磨損

、不沾渣防堵措施完善

、便于維修、使用壽命長

。
3. 刀形

、漿液閘閥內部可制成V形

、三角形、U形通道

。V型閘板可作為調節控制使用

，連接形式有對夾式

、法蘭支耳式

，密封有金屬對金屬硬密封、金屬對聚***脂

、增強聚四氟乙烯軟密封

。
4．采用活塞式氣動執行器，以壓縮空氣為動力

，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號

，將此壓力作用在活塞上產生推力

，并使推桿位移，實現直線運動

。
5. 適用介質：金礦粉

、尾礦

、紙漿

、木漿、纖維

、粉塵

、化學品處理污水

、沉淀池

、礦砂

、爐渣

、煤泥、瀝青

、料倉出口

、水果、谷物

、水泥漿

、屠宰廠廢水等

。適用溫度

；軟密封：（四氟乙烯≤150℃）、（聚***脂≤80℃）

，硬密封：≤425℃

。工作壓力：0．6～1．6MPa

，公稱通徑：DN40~DN900mm

。
三、氣動刀型閘閥技術參數：
公稱壓力：0.6MPa

、1.0MPa

、1.6MPa

、2.5MPa、150Lb
公稱通徑：DN50~500mm NPS 2"~20"
適用溫度：0~+200℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5

、GB/T9113

、JB/T79

、HG

、SH、JIS

、DIN

、NF

、BS
主體材料：WCB

、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

、CF8

、CF8M

、CF3

、CF3M
密封型式：硬密封

、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）
氣動執行器配套附件：1

、安裝法蘭 2

、電磁閥 3

、空氣過濾器
氣源壓力：0.4~0.6MPa 電磁閥電壓：DC24V

、AC220V
四

、氣動刀型閘閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五

、主要零部件材料：

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	支架	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	閥板	2Cr13 、（304）	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13 、（304）	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥座密封	聚***脂、硬質合金鋼、增強聚四氟乙烯、對位聚苯
	填料	聚四氟乙烯、柔性石墨

六

、執行器主要技術性能：

氣缸內徑		ф40	ф50	ф63	ф80	ф100	ф125	ф160	ф200	ф250
理論活塞作用力以氣壓0.4MPa為準	推力	490	760	1215	1960	3077	4800	7869	12308	19227
	拉力	410	680	1030	1770	2675	4400	7379	10035	18463
行程范圍		400	500	800	800	1500	1500	2000	2000	2500
工作介質		經凈化含油霧壓縮空氣、氮?dú)忸?lèi)
氣源壓力（MPa）		0.15-1.0
環境溫度（℃）		-10~+80
相對濕度		95
活塞運動速度（mm/g）		50-500
耐久性（kM）		600
可配附件		電磁閥、限位開關回信器、氣源三聯件、電-氣閥門定位器

七

、氣動刀型閘閥主要外型及連接尺寸：

通徑	PN0.6MPa					PN1.0MPa					PN1.6MPa
DN	L	D1	D2	H	n-M	L	D1	D2	H	n-M	L	D1	D2	H	n-M
50	50	90	110	335	4-M12	50	100	125	335	4-M16	60	100	125	335	4-M16
65	50	110	130	363	4-M12	50	120	145	363	4-M16	60	120	145	363	4-M16
80	50	125	150	395	4-M16	50	135	160	395	4-M16	60	135	160	395	8-M16
100	55	145	170	465	4-M16	55	155	180	465	8-M16	60	155	180	480	8-M16
125	55	175	200	530	8-M16	55	185	210	530	8-M16	60	185	210	540	8-M16
150	60	200	225	630	8-M16	60	210	240	630	8-M20	70	210	240	645	8-M20
200	60	255	280	750	8-M16	60	265	295	750	8-M20	80	265	295	770	12-M20
250	80	310	335	900	12-M16	80	320	350	900	12-M20	86	320	355	920	12-M22
300	90	362	395	1120	12-M20	90	368	400	1120	12-M20	92	375	410	1150	12-M22
350	100	412	445	1260	12-M20	100	428	460	1260	16-M20	100	435	470	1300	16-M22
400	100	462	495	1450	16-M20	100	482	520	1450	16-M22	100	485	525	1500	16-M27
450	120	518	550	1600	16-M20	120	532	565	1600	20-M22	120	545	585	1650	20-M27
500	120	5968	600	1800	16-M20	120	585	620	1800	20-M22	130	608	650	1850	20-M30
600	120	670	705	2300	20-M22	120	685	725	2300	20-M27	130	718	770	2360	20-M36
