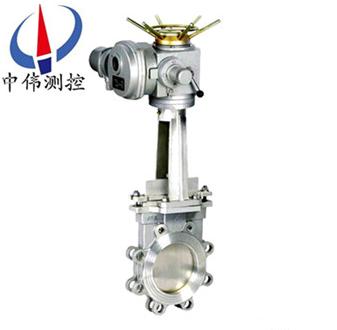

電動梅花式刀型閘閥

電動刀梅花式形閘閥刀按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～900mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣

、不卡阻

。刀板底端加工成刀刃狀，對松軟物料如纖維

、紙漿

、木漿具有

Description：

一、閘閥概述：
1

、PZ973系列電動刀梅花式形閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～900mm

，明桿DN50～900mm)，全圓形的直流通道設計不存渣

、不卡阻

。刀板底端加工成刀刃狀，對松軟物料如纖維

、紙漿

、木漿具有切斷功能，同時有良好開啟和關閉作用

。在刀板上端安裝有硬聚四氟乙烯刮泥器

，可防止粉塵、砂礫等擦傷性物質進入填料盒

，可顯著提高刀板壽命

。閥板材質選用不銹鋼、精磨拋光處理可獲得理想密封效果

。設計緊湊、占據空間小

、重量輕

、價格便宜、易于安裝

、耐磨防堵措施完善

、便于維修、使用方便及壽命長

，并且可任意選用驅動裝置

。
2、閥體

、填料涵均為精密鑄造

，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304

、316

、316L、WCB、2Crl3

，密封圈采用PTFE增強聚四氟乙烯材質

，耐腐蝕、耐磨損

、不沾渣

。
3、閥板有5個支撐點

，使閥板有很好的自對中

。當閥門處于關閉狀態，并承受背壓時

，閥板不發生偏移

。
4、刀形漿閘閥可以配置手輪

、手動拉鏈

、正齒輪傳動、傘齒輪傳動

、氣動和電動

。
5、刀形漿閘閥內部可制成V形

、三角形

、五角形通道。V型閘板可作為調節控制使用

。
6

、刀形漿閘閥連接形式有對夾式、法蘭支耳式

，密封有金屬對金屬硬密封

、金屬對聚***脂、帶增強的聚四氟乙烯軟密封

。
7

、適用介質：金礦粉、尾礦

、紙漿

、木漿、纖維

、粉塵

、化學品處理污水、沉淀池

、礦砂

、爐渣

、煤泥、瀝青

、料倉出口

、水果、谷物

、水泥漿

、屠宰廠廢水等。
8

、工作溫度：軟密封(PTFE)：-40℃～180℃

；碳素鋼：-29℃～425℃；不銹鋼：-40℃～600℃

；鉻鉬釩鋼：≤550℃

；工作壓力：0．6～1．6MPa。
二

、PZ973系列電動刀梅花式形閘閥執行標準：
設計按JB／T869l-1998 MSS SP-81

；
法蘭按GB／T9113．1-2000；
結構長度按GB／T1-5188．2-94

；
試驗和驗收按GB／T13927

。
三、閥門用途及特點：
PZ973系列電動刀梅花式形閘閥廣泛用于化工

、煤碳

、制糖、污水

、造紙

、飛灰處理、散狀物料輸送

、食品飲料工業的使用要求及工作條件苛刻的環境條件下等領域

，是一種理想的密封閥門。刀型閘閥特別適合于造紙行業在管道上作調節和節流使用

。PZ973H電動刀型閘閥驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉

，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作

，也可以與計算機配合實現計算機自動控制。
1

、采用對夾式結構

，體積小，重量輕

，流阻小

，安裝維修方便

。
2、******敞開的通道

，可以防止介質在閥內沉積

。
3、新研制的U型封圈

，可以保證閥門的良好密封性

。
4、閘板的外密封

，則是通過嵌在閥體內具有彈性的密封條來實現

，并可借助于螺釘，壓板進行調整

。
四

、電動裝置參數及特點：
參數
1、電源：AC380V

、50HZ

。
2、標準型：標準型產品具有防塵

、防雨水的外殼保護能力

、防護等級IP65,可直接用于戶外。
3

、防水型：防水型產品具有防塵

、防浸水(IP67)的外殼防護等級。
4

、防爆型(EX)：防爆等級為DII BT4/DII CT4(不含乙炔)

。
5、環境溫度：-20℃～425℃

。
6

、可選：配電氣控制器。
特點:
1

、啟閉迅速

，平衡可靠，自動化程度高

。
2

、安裝高度及位置不受限制。
3

、采用防爆型電動裝置

，在易燃易爆，甚至有毒氣體環境中可以正常工作

。
4

、配有手動

，萬一供電間斷，可以手動操作開啟或關閉閥門

，有效控制介質

，防止事故發生。
五

、電動刀型閘閥技術參數：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.76	≤100℃-425℃ ≤100℃-425℃	紙漿、污水、煤漿、灰、渣水混和物

六、閥門零部件材料：

閥體、上蓋	閘板	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

七

、

主要外形及連接尺寸

公稱壓力	DN	L	D1	D2	H	A	B	C	D	N-Φ	電裝型號
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2, 500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258
