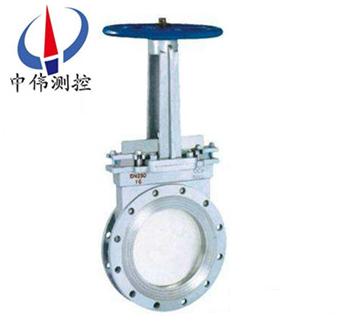

軟密封刀型閘閥

軟密封刀型閘閥采用刀型閘板具有良好的剪切作用，***適宜于漿料

、粉粒料、纖維等難以控制的流體，廣泛應用于造紙

、石化、礦山、排水

、食品等行業。刀型閘閥具有多種閥座可供選擇

，并且可依據現場控制需求

，配備電動或

Description：

一、閘閥介紹：
PZ73H系列軟密封刀型閘閥采用刀型閘板具有良好的剪切作用，***適宜于漿料

、粉粒料、纖維等難以控制的流體

，廣泛應用于造紙

、石化

、礦山

、排水、食品等行業。刀型閘閥具有多種閥座可供選擇

，并且可依據現場控制需求

，配備電動或氣動執行器

，實現閥門的自動化操作。
二

、應用范圍：
PZ73H系列軟密封刀型閘閥適宜于漿料、粉粒料

、纖維等難以控制的流體

，廣泛應用于造紙、石化

、礦山、排水

、食品等行業

。
三

、結構特點：
PZ73H系列軟密封刀型閘閥的啟閉件是閘板

，閘板的運動方向與流體方向相垂直

，閘閥只能作全開和全關，不能作調節和節流。
閘板有兩個密封面，***常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體

，叫做剛性閘板

；也可以做成能產生微量變形的閘板，以改善其工藝性

，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板

。
PZ73H系列軟密封刀型閘閥時，密封面可以只依靠介質壓力來密封

，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封

，這就是自密封

。大部分刀型閘閥是采用強制密封的

，即閥門關閉時

，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
四

、標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五

、主要性能規范：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	紙漿、污水、煤漿、灰、渣水混和物

六

、主要零部件材質：

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

七、主要外形及連接尺寸：

公稱壓力	DN	L	D1	D2	H	A	B	C	D	Z-M	電裝型號
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	225	280	850	215	175	363	197	R-M16	D715
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	227	16-M20	DZ45
	500	114	568	600	1800	240	235	437	227	, 16-M20	DZ60
	600	114	670	705	2100	240	235	437	227	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	27-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M30	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51,	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	240	790	215	125	363	197	8-M20	DZ, 15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	227	16-M22	DZ45
	450	89	532	565	1600	240	235	437	227	20-M22	DZ45
	500	114	585	620	1800	240	235	437	227	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	283	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258

八

、訂貨須知：
1

、訂貨前請認真了解本產品—PZ73H系列軟密封刀型閘閥

，清楚標明規格

、型號

、材質

、壓力

、數量

。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數

，由我們的中偉測控zj****為您審核把關。
3

、訂購刀型閘閥時，請詳細填明訂貨單位

，收貨單位，付款單位的名稱

，通訊地址（包括所在省

、市

、地

、區縣

、街

、號）

，電話

，開戶行，帳號及代表人

。
4

、訂, 購所有本公司產品均實行現款提貨或款到, 發貨。
九

、驗貨（卸貨）須知：
1、仔細對照與訂購時的產品（刀型閘閥）是否一樣

，及包裝箱有沒有破損等。
2

、選用適合的方式和工具，防止產品變形或損壞

；我公司十分注重服務問題, ，為了達到用戶滿意的產品標準我們須***同客戶肩并肩地分享經驗

、信息

、承諾

、目標

，以合作關系開發優秀產品

。無論您詢問產品設計原理

、價格

、工藝

、進度

、運輸路線等任何問題

，都有專一的客戶服務人員為您解答

。
