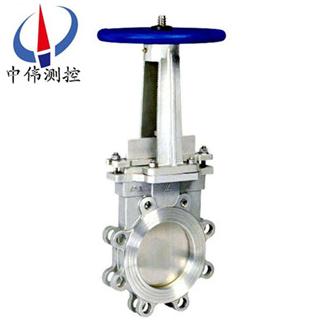

手動單夾式刀型閘閥

手動單夾式刀型閘閥采用刀型閘板具有良好的剪切作用，***適宜于漿料、粉粒料

、纖維等難以控制的流體

，廣泛應用于造紙、石化

、礦山、排水、食品等行業

。刀型閘閥具有多種閥座可供選擇，并且可依據現場控制需求

，配備電

Description：

一

、閘閥介紹：
PZ43H/Y系列手動單夾式刀型閘閥采用刀型閘板具有良好的剪切作用，***適宜于漿料

、粉粒料

、纖維等難以控制的流體，廣泛應用于造紙

、石化

、礦山、排水

、食品等行業

。刀型閘閥具有多種閥座可供選擇

，并且可依據現場控制需求，配備電動或氣動執行器

，實現閥門的自動化操作

。
二、應用范圍：
PZ43H/Y系列手動單夾式刀型閘閥適宜于漿料

、粉粒料

、纖維等難以控制的流體，廣泛應用于造紙

、石化

、礦山、排水

、食品等行業

。
三、結構特點：
PZ43H/Y系列手動刀單夾式型閘閥的啟閉件是閘板

，閘板的運動方向與流體方向相垂直

，閘閥只能作全開和全關，不能作調節和節流

。
閘板有兩個密封面

，***常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異

，通常為50

，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板

；也可以做成能產生微量變形的閘板

，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差

，這種閘板叫做彈性閘板

。
刀型閘閥關閉時，密封面可以只依靠介質壓力來密封

，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封

，這就是自密封。大部分刀型閘閥是采用強制密封的

，即閥門關閉時

，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性

。四

、標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

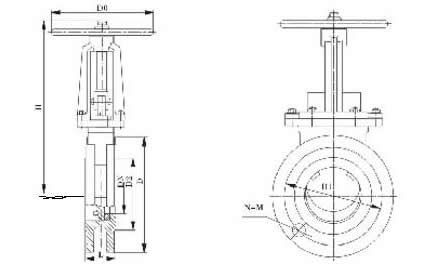

五、手動刀單夾式型閘閥的構造圖及主要外形及連接尺寸

六

、手動單夾式刀型閘閥主要零件材質：

零件名稱	閥體/閥蓋	閥瓣	閥桿	閥桿螺母	填料	墊片
材料	CF8	F304	F304	QAL-4	PRFE	PRFE
材料	銅合金	F304	F304	QAL-4	PRFE	PRFE

七

、1.6MPa主要連接尺寸及重量：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

八

、2.5MPa主要連接尺寸及重量：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

九、4.0MPa主要連接尺寸及重量：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	491	705	850	1234
