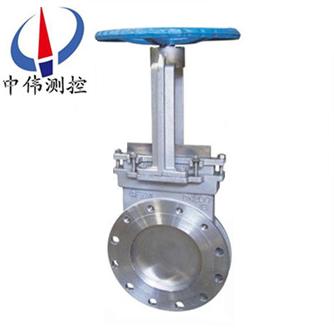

不銹鋼刀型閘閥

不銹鋼刀型閘閥***適宜于漿料、粉粒料

、纖維等難以控制的流體

，廣泛應用于造紙、石化

、礦山

、排水、食品等行業

。刀型閘閥具有多種閥座可供選擇

，并且可依據現場控制需求

，配備電動或氣動執行器，實現閥門的自動化操作

Description：

一

、產品介紹：
PZ73H系列不銹鋼刀型閘閥由于采用刀型閘板具有良好的剪切作用

，***適宜于漿料、粉粒料

、纖維等難以控制的流體

，廣泛應用于造紙、石化

、礦山

、排水、食品等行業

。刀型閘閥具有多種閥座可供選擇

，并且可依據現場控制需求，配備電動或氣動執行器

，實現閥門的自動化操作

。
二

、工作原理：
PZ73H系列不銹鋼刀型閘閥作為閘閥的一種

，工作原理同閘閥有些相似，都是靠閘板的升降來完成閥門的啟閉

。閘板的運動方向與流體方向相垂直

，靠可以切割纖維材料的刀刃形閘板來切斷介質。PZ73H系列不銹鋼刀型閘閥的閥體實際上不存在腔室

，閘板在側面導向槽內升降

，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時

，可選用O形密封閥座實現雙向密封

。
三、結構特點：
1

、PZ73H系列不銹鋼刀型閘閥的啟閉件是閘板

，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關

，不能作調節和節流

。
2、閘板有兩個密封面

，***常用的模式閘板閥的兩個密封面形成楔形

、楔形角隨閥門參數而異，通常為50

，楔式刀型閘閥的閘板可以做成一個整體

，叫做剛性閘板

；也可以做成能產生微量變形的閘板，以改善其工藝性

，彌補密封面角度在加工過程中產生的偏差

，這種閘板叫做彈性閘板。
3

、刀型閘閥關閉時

，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封

，這就是自密封

。大部分刀型閘閥是采用強制密封的，即閥門關閉時

，要依靠外力強行將閘板壓向閥座

，以保證密封面的密封性。
四

、不銹鋼刀型閘閥技術參數：
PZ73H刀型閘閥（梅花型）

；
設計制造：JB/T8691-1998；
結構長度：GB/T15188.2-94

；
法蘭連接：GB/T9113.1-2000 JB/T79-94

；
試驗與驗收：GB/T13927-92；
閥體上蓋：碳鋼

，不銹鋼

；
閘板：不銹鋼；
閥軸：301不銹鐵

，不銹鋼

；
密封圈：橡膠，四氟

，不銹鋼

，硬質合金；
公稱壓力：0.6MPa

、1.0MPa

、1.6MPa、2.5MPa

、150Lb

；
殼休試驗：1.5XPN 密封試驗：1.1XPN；
公稱通徑：DN50～1000mmNPS2"～40"

；
工作溫度：橡膠密封≤80℃

，四氟密封≤180℃，硬密封≤425℃

；
適用溫度：-38～＋650℃（具體溫度范圍視密封副材質和介質性質而定）

；　
連接法蘭：ANSIB16.5

、GB／T9113、JB／T79

、HG

、SH、JIS

、DIN

、NF、BS

；
主體材料：WCB

、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

、CF8

、CF8M、CF3

、CF3M

；
密封型式：硬密封、軟密封

；　
泄漏量：硬密封：D級（液體0.1×DNmm3／s）軟密封：A級?div id="4qifd00" class="flower right">

。阈孤弧?nbsp;
配套附件：安裝法蘭

；
適用介質：糖槳

，紙槳

，污水

，煤礦，灰

，渣水混合物等介質

。
五、不銹鋼刀型閘閥安裝注意事項：
1

、安裝前須檢查閥門腔內和密封面等部位

，不允許有污物或砂粒附著；
2

、各連接部位螺栓

，要求均勻擰緊；
3

、檢查填料部位要求壓緊

，既保證填料的密封性，也要保證閘板開啟靈活

；
4

、用戶在安裝閥門前

，須***校對閥門型號，連接尺寸及注意介質流向

，保證與閥門要求一致性

；
5、用戶在安裝閥門時

，須***預留閥門驅動的必要空間

；
6、驅動裝置的接線須按線路圖進行

；
7

、刀型閘閥須***定期保養，不得隨意碰撞及擠壓

，以免影響密封

。
六、標準規范：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	紙漿、污水、煤漿、灰、渣水混和物

七

、主要性能規范：

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

八

、主要零部件材質：

MPa	DN	D	D1	D2	D2	H	N-M	Do	重量（Kg）
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	298	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	, , , 910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480
