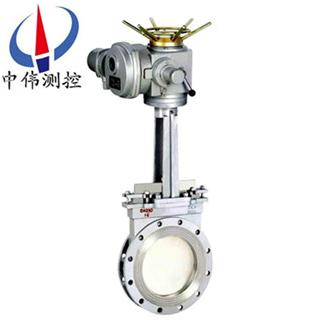

電動對夾式刀型閘閥
一
、閘閥概述:PZ973H系列電動對夾式刀型閘閥,配有多回轉式電動裝置,使閥板作上下直線運動,實現遠程控制閥門的打開或關閉,閥體材質采用鑄鋼、不銹鋼,通徑范圍:DN50~DN1000,使用溫度:≤425℃,公稱壓力:1.0~1.6MPa。應用于化工、煤炭、制糖、污水、造紙等領域,特別適合于造紙行業在管道上作調節與節流使用。
二、產品特點:
1、電動對夾式刀型閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50~900mm,明桿DN50~900mm),全圓形的直流通道設計不存渣
2、閥體、填料涵均為精密鑄造,其中閥體采用凸緣式整體鑄造,材質可根據用戶需要選用304、316、316L、WCB、2Crl3,密封圈采用PTFE增強聚四氟乙烯材質,耐腐蝕、耐磨損、不沾渣。
3、閥板有5個支撐點,使閥板有很好的自對中。當閥門處于關閉狀態,并承受背壓時,閥板不發生偏移。
4、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動
5
6、刀形漿閘閥連接形式有對夾式
7、適用介質:金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
8、工作溫度:
軟密封(PTFE):-40℃~180℃;
碳素鋼:-29℃~425℃;
不銹鋼:-40℃~600℃;
鉻鉬釩鋼:≤550℃;
工作壓力:0.6~1.6MPa。
三
型號:PZ973H
公稱壓力:0.6MPa、1.0MPa
公稱通徑:DN50~2000mm ;
適用溫度:-20~+800℃ ;
主體材料:WCB、304、316
密封形式:硬密封
泄漏量:硬密封:D級(液體0.1×DNmm3/s)軟密封:A級(零泄漏);
配套附件:安裝法蘭;
電源電壓:240V,380V;
應用:廣泛應用于污水處理,化學工業
四
1.安裝前須檢查閥門腔內和密封面等部位
2.各連接部位螺栓
3.檢查填料部位要求壓緊,既保證填料的密封性
4.用戶在安裝閥門前,須***校對閥門型號,連接尺寸及注意介質流向,保證與閥門要求一致性;
5.用戶在安裝閥門時,須***預留閥門驅動的必要空間
6.驅動裝置的接線須按線路圖進行;
7.刀型閘閥須***定期保養
五
體 、蓋 Body、Bonnet | 閘板Disc | 閥桿Siem | 密封面 Sealing |
不銹鋼 、碳鋼 、灰鑄鐵 S.S、C.S、C.I | 碳鋼 、不銹鋼 C.S 、S.S | 不銹鋼 | 橡膠、四氟 、不銹鋼 、硬質合金 Rubber 、PTFE 、S.S 、Carbide Alloy |
六、電動對夾式刀型閘閥性能規范:
公稱壓力(MPa) | 殼體試驗(MPa) | 密封試驗(MPa) | 工作溫度 | 適用介質 |
1.0 | 1.5 | 1.1 | ≤100℃-425℃ | 紙漿 、污水 、煤漿、灰 、渣水混和物 Mortar Mixture, Dregs With Water Proportion |
1.6 | 2.4 | 1.8 | ≤100℃ |
七
公稱壓力 | DN | L | D1 | D2 | H | A | B | C | D | N-ф | 電裝型號 |
0.6Mpa | 50 | 48 | 90 | 110 | 600 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 |
65 | 48 | 110 | 130 | 670 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 | |
80 | 51 | 125 | 150 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
100 | 51 | 145 | 170 | 700 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
125 | 57 | 175 | 200 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
150 | 57 | 200 | 225 | 790 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
200 | 70 | 255 | 280 | 850 | 215 | 125 | 363 | 197 | 8-M16 | DZ15 | |
250 | 70 | 310 | 335 | 1100 | 215 | 125 | 363 | 197 | 12-M16 | DZ20 | |
300 | 76 | 362 | 395 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
350 | 76 | 412 | 445 | 1280 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
400 | 89 | 462 | 495 | 1460 | 215 | 125 | 363 | 197 | 16-M20 | DZ45 | |
450 | 89 | 518 | 550 | 1600 | 240 | 235 | 437 | 277 | 16-M20 | DZ45 | |
500 | 114 | 568 | 600 | 1800 | 240 | 235 | 437 | 277 | 16-M20 | DZ60 | |
600 | 114 | 670 | 705 | 2100 | 240 | 235 | 437 | 277 | 20-M22 | DZ60 | |
700 | 127 | 775 | 810 | 2300 | 274 | 260 | 526 | 283 | 24-M22 | DZ90 | |
800 | 127 | 880 | 920 | 2500 | 274 | 260 | 526 | 283 | 24-M27 | DZ120 | |
900 | 154 | 980 | 1020 | 2700 | 319 | 295 | 554 | 309 | 2, , 4-M27 | DZ180 | |
1000 | 165 | 1080 | 1120 | 2900 | 319 | 295 | 554 | 309 | 28-M27 | DZ250 | |
1200 | 190 | 1295 | 1340 | 2300 | 319 | 295 | 554 | 309 | 32-M30 | DZ250 | |
1.0MPa | 50 | 48 | 160 | 125 | 600 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 |
65 | 48 | 120 | 145 | 670 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
80 | 51 | 135 | 160 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
100 | 51 | 155 | 180 | 700 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
125 | 57 | 185 | 210 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
150 | 57 | 210 | 240 | 790 | 215 | 125 | 363 | 197 | 8-M20 | DZ15 | |
200 | 70 | 265 | 295 | 850 | 215 | 125 | 363 | 197 | 8-M20 | DZ20 | |
250 | 70 | 320 | 350 | 1140 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
300 | 76 | 368 | 400 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
350 | 76 | 428 | 460 | 1280 | 215 | 125 | 363 | 197 | 16-M20 | DZ30 | |
400 | 89 | 482 | 515 | 1460 | 240 | 235 | 437 | 277 | 16-M22 | DZ45 | |
450 | 89 | 532 | 565 | 1600 | 240 | 235 | 437 | 277 | 20-M22 | DZ45 | |
500 | 114 | 585 | 620 | 1800 | 240 | 235 | 437 | 277 | 20-M22 | DZ60 | |
600 | 114 | 685 | 725 | 2100 | 240 | 235 | 437 | 277 | 20-M27 | DZ60 | |
700 | 127 | 800 | 840 | 2300 | 274 | 260 | 526 | 238 | 24-M27 | DZ120 | |
800 | 127 | 898 | 950 | 2500 | 319 | 295 | 554 | 309 | 24-M30 | DZ180 | |
900 | 154 | 1005 | 1050 | 2700 | 319 | 295 | 554 | 309 | 28-M30 | DZ180 | |
1000 | 165 | 1115 | 1160 | 2900 | 319 | 295 | 554 | 309 | 28-M30 | DZ250 | |
1200 | 190 | 1325 | 1380 | 3400 | 319 | 295 | 554 | 309 | 32-M36 | DZ258 |
