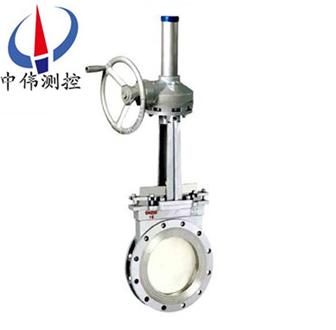

傘齒輪刀型閘閥

傘齒輪刀型閘閥采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯

、刮泥器

，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口

。刀板底端加工成刀刃

，光潔度高，保證了良

Description：

一

、產品概述：
PZ573H系列傘齒輪刀型閘閥為氣動驅動

、對夾式連接、明桿平行式剛性單閘板

，閥座密封面為硬質合金與聚四氟乙烯

，型號分為：PZ573X、PZ573H

、PZ573F

、PZ573Y,公稱壓力PN10~16，閥體材料為碳素鋼（PZ573H-10C/16C）

、不銹鋼（PZ573F-10P/16P

、PZ573Y-10P/16P），具有排渣功能的的閘閥

。PZ573H傘齒輪刀型閘閥采用全圓形的通道設計

，在刀板上端安裝有聚四氟乙烯、刮泥器

，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端

，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃

，光潔度高

，保證了良好的密封性。
二

、結構原理：
PZ573H系列傘齒輪刀型閘閥的啟閉件是閘板

，閘板的運動方向與流體方向相垂直

，手動刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,***常用的模式閘板閥的兩個密封面形成楔形

、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體

，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時

，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性本類閥門在管道中一般應當水平安裝

。
三、傘齒輪刀型閘閥技術參數：
1.公稱壓力：0.6MPa

、1.0MPa

、1.6MPa、2.5MPa

、150Lb　
2.公稱通徑：DN50～500mm　NPS　2"～20"　
3.適用溫度：-38～＋200℃（具體溫度范圍視密封副材質和介質性質而定）　 4.連接法蘭：ANSI　B16.5

、GB／T9113、JB／T79

、HG

、SH、JIS

、DIN

、NF、BS　
5.主體材料：WCB

、ZG1Cr18Ni9Ti

、ZG1Cr18Ni12Mo2Ti、CF8

、CF8M

、CF3、CF3M　
6.密封型式：硬密封

、軟密封　
7.泄漏量：硬密封：D級（液體0.1×DN　mm3／s）軟密封：A級?div id="m50uktp" class="box-center"> 。阈孤?nbsp;
8.配套附件：安裝法蘭
四、傘齒輪刀型閘閥用途及特點：
1

、采用全圓形的通道設計

，刀板底端加工成刀刃，光潔度高

，保證了良好的密封性

。
2、在刀板上端安裝有聚四氟乙烯

、刮泥器

，可防止粉塵砂礫等擦傷性物質進入填料盒。
3

、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端

，可防止顆粒物料直接沖刷在密封上

，從而可改善的工作條件，延長壽命

。
4

、根據需要，可在閥體四周設置多個沖洗口

，直接用空氣

、蒸汽或水進行沖洗，防止沉淀物逐漸堆積

，對于輸入困難的流體特別適用

。
5、傘齒輪對夾式刀型閘閥設計緊湊

、占據空間小

、重量輕、易于安裝

、耐磨防堵措施完善，便于維修

，使用壽命長

。廣泛滿足造紙、紙漿工業

、工業污水和城市污水處理

、化工廠、飛灰處理

、散狀物料輸送

、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
五

、PZ573H傘齒輪刀型閘閥產品說明：
1

、密封型式：硬密封、軟密封

；　
2

、泄漏量：硬密封：D級（液體0.1×DN　mm3／s）軟密封：A級　（零泄漏）

；　
3

、配套附件：安裝法蘭。
六

、傘齒輪刀型閘閥主要性能規范：

公稱壓力（MPa)

殼體試驗（MPa)

密封試驗（MPa)

工作溫度

適用介質

1.0
1.6

1.5
2.4

1.1
1.76

≤100℃-425℃
≤100℃-425℃

紙漿

、污水、煤漿

、灰

、渣水混和物

七

、傘齒輪刀型閘閥主要零部件材質：

閥體、上蓋	閘板	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

八、傘齒輪刀型閘閥主要零部外形及連接尺寸：

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	300	4-M12	1.0 MPa	50	48	100	125	300	4-M16
	65	48	110	130	310	4-M12		65	48	120	145	310	4-M16
	80	51	125	150	330	4-M16		80	51	135	160	330	4-M16
	100	51	145	170	380	4-M16		100	51	155	180	380	8-M16
	125	57	175	200	440	8-M16		125	57	185	210	440	8-M16
	150	57	200	225	500	8-M16		150	57	210	240	500	8-M20
	200	70	255	380	580	8-M16		200	70	265	295	580	8-M20
	250	70	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	76	362	395	820	12-M20		300	76	368	400	820	12-M20
	350	76	412	445	900	12-M20		350	76	428	460	900	16-M20
	400	89	462	495	1020	16-M20		400	89	482	515	1020	16-M22
	450	89	518	550	1150	16-M20		450	89	532	565	1150	20-M22
	500	114	568	600	1250	16-M20		500	114	585	620	1250	20-M22
	600	114	670	705	1500	20-M22		600	114	685	725	1500	20-M27
	700	127	775	810	1750	24-M22		700	127	800	840	1750	24-M27
	800	127	880	920	2000	24-M27		800	127	898	950	2000	24-M30
	900	154	980	1020	2300	24-M27		900	154	1005	1050	2300	28-M30
	1000	165	1080	1120	2500	28-M27		1000	165	1115	1160	2500	28-M30
	1200	190	1295	1340	2800	32-M30		1200	190	1325	1380	2800	32-M36
