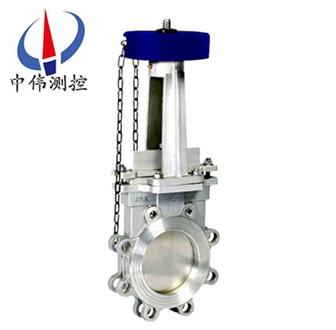

鏈輪單夾式刀型閘閥

鏈輪單夾式刀型閘閥設計緊湊

、占據空間小、重量輕

、易于安裝

、耐磨防堵措施完善，便于維修

，使用壽命長。廣泛應用于食品飲料

、造紙

、紙漿工業、工業污水

、城市污水處理

、化工廠、散狀物料輸送

、飛灰處理行業

。

Description：

一、閘閥概述：
PZL43H/Y系列鏈輪單夾式刀型閘閥超短結構長度

，節省材料

，可使管路系統整體重量大大減輕。占用有效空間小

，能有效支持管道的強度

，可減少管道振動的可能性。閘板選用奧氏體不銹鋼

，耐腐性能大大提高

，可有效的防止由于閘板腐蝕引起的密封泄漏

。設計緊湊、占據空間小

、重量輕、易于安裝、耐磨防堵措施完善

，便于維修

，使用壽命長。廣泛應用于食品飲料

、造紙

、紙漿工業、工業污水

、城市污水處理

、化工廠、散狀物料輸送

、飛灰處理行業

。

二、鏈輪單夾式刀型閘閥的特點 :
1

、超短結構長度

，節省材料，可使管路系統整體重量大大減輕

；
2

、占用有效空間小，能有效支持管道的強度

，可減少管道振動的可能性

；
3、閘板選用奧氏體不銹鋼

，耐腐性能大大提高

，可有效的防止由于閘板腐蝕引起的密封瀉漏；
4

、上密封填料采用柔性 PTFE

，密封可靠、操作輕便靈活

；
5

、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物

。
三

、鏈輪單夾式刀型閘閥技術數據：
公稱壓力：0.6MPa、1.0MPa

、1.6MPa

、2.5MPa

、150Lb；
公稱通徑：DN50-1200mm NPS 2"-20"

；
適用溫度：-38-+650℃（具體溫度范圍視密封副材質和介質性質而定）

；
連接法蘭：ANSI B16.5、GB/T9113

、JB/T79

、HG、SH

、JIS

、DIN、NF

、BS

；
主體材料：WCB、ZG1Cr18Ni9Ti

、ZG1Cr18Ni12Mo2Ti

、CF8、CF8M

、CF3

、CF3M ；
密封型式：硬密封

、軟密封

；
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）；
適用介質:糖漿

、紙漿

、污水、煤漿

、灰

、渣水混合物等

；
配套附件：安裝法蘭

。
四、鏈輪單夾式刀型閘閥安裝注意事項：
1

、安裝前須檢查閥門腔內和密封面等部位

，不允許有污物或砂粒附著；
2

、各連接部位螺栓

，要求均勻擰緊；
3

、檢查填料部位要求壓緊

，既保證填料的密封性

，又要保證插板開啟靈活；
4

、用戶在安裝閥門前須***校對閥門型號

，連接尺寸及注意介質流向，保證與閥門要求一致性

；
5

、用戶在安裝閥門時，須***彌留閥門驅動的必要安裝空間

；
6

、驅動裝置的接線須按線路圖進行；
7

、閥門須***定期保養

，不得隨意碰撞及擠壓，以免影響密封性能．
五

、主要性能規范：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.76	≤100℃-425℃ ≤100℃-425℃	紙漿、污水、煤漿、灰、渣水混和物

六、主要零部件材質：

閥體、上蓋	閘板	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

七

、外型構造圖及主要外形及連接尺寸

PZL73鏈輪傳動刀閘閥（圓形法蘭）

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	325	4-M12	1.0 MPa	50	48	100	125	325	4-M16
	65	48	110	130	340	4-M12		65	48	120	145	340	4-M16
	80	51	125	150	355	4-M16		80	51	135	160	355	4-M16
	100	51	145	170	405	4-M16		100	51	155	180	405	8-M16
	125	57	175	200	440	8-M16		125	57	185	210	440	8-M16
	150	57	200	225	520	8-M16		150	57	210	240	520	8-M20
	200	70	255	280	580	8-M16		200	70	265	295	580	8-M20
	250	70	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	76	362	395	820	12-M20		300	76	368	400	820	12-M20
	350	76	412	445	925	12-M20		350	76	428	460	925	16-M20
	400	89	462	495	1030	16-M20		400	89	482	515	1030	16-M22
