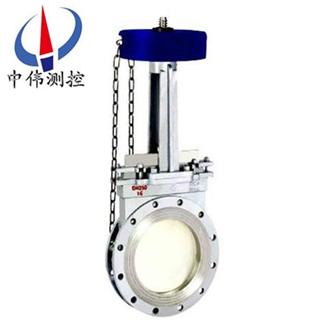

鏈輪對夾式刀型閘閥
鏈輪對夾式刀型閘閥閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。超短結構長
Description：
一、閘閥概述：
PZL43系列鏈輪對夾式刀型閘閥閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
二、適用場合：
PZL43系列鏈輪對夾式刀型閘閥適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃型閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。
三、鏈輪對夾式刀型閘閥產品特點：
1、超短結構長度，節省材料，可使管路系統整體重量大大減輕
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活
5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物
四、鏈輪對夾式刀型閘閥技術參數：
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb；
公稱通徑：DN50-1200mm NPS 2"-20"；
適用溫度：-38-+650℃（具體溫度范圍視密封副材質和介質性質而定）；
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS；
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M ；
密封型式：硬密封、軟密封；
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）；
適用介質:糖漿、紙漿、污水、煤漿、灰、渣水混合物等；
配套附件：安裝法蘭。
五、安裝與使用：
1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2、各連接部位螺栓，要求均勻擰緊；
3、檢查填料部位要求壓緊，既保證填料的密封性，又要保證插板開啟靈活；
4、用戶在安裝閥門前須***校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5、用戶在安裝閥門時，須***彌留閥門驅動的必要安裝空間；
6、驅動裝置的接線須按線路圖進行；
7、閥門須***定期保養，不得隨意碰撞及擠壓，以免影響密封性能．
六、主要性能規范：
公稱壓力（MPa) | 殼體試驗（MPa) | 密封試驗（MPa) | 工作溫度 | 適用介質 |
1.0 | 1.5 | 1.1 | ≤100℃-425℃ | 紙漿、污水、煤漿、灰、渣水混和物 |
七、主要零部件材質：
閥體 、上蓋 | 閘板 | 閥桿 | 密封面 |
不銹鋼、碳鋼、灰鑄鐵 | 不銹鋼 | 不銹鋼 | 橡膠、四氟、不銹鋼、硬質合金 |

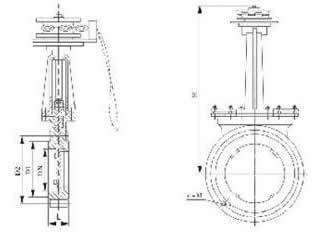

八、外型構造圖及主要外形及連接尺寸
MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
0.6 | 50 | 43 | 90 | 110 | 325 | 4-M12 | 1.0 | 50 | 50 | 100 | 125 | 325 | 4-M16 |
65 | 46 | 110 | 130 | 340 | 4-M12 | 65 | 50 | 120 | 145 | 340 | 4-M16 | ||
80 | 46 | 125 | 150 | 355 | 4-M16 | 80 | 50 | 135 | 160 | 355 | 4-M16 | ||
100 | 52 | 145 | 170 | 405 | 8-M16 | 100 | 50 | 155 | 180 | 405 | 8-M16 | ||
125 | 56 | 175 | 200 | 440 | 8-M16 | 125 | 50 | 185 | 210 | 440 | 8-M16 | ||
150 | 56 | 200 | 225 | 520 | 8-M16 | 150 | 60 | 210 | 240 | 520 | 8-M20 | ||
200 | 60 | 255 | 380 | 580 | 8-M16 | 200 | 60 | 265 | 295 | 580 | 8-M20 | ||
250 | 68 | 310 | 335 | 670 | 12-M16 | 250 | 70 | 320 | 350 | 670 | 12-M20 | ||
300 | 78 | 362 | 395 | 820 | 12-M20 | 300 | 80 | 368 | 400 | 820 | 12-M20 | ||
350 | 78 | 412 | 445 | 925 | 12-M20 | 350 | 90 | 428 | 460 | 925 | 16-M20 | ||
400 | 102 | 462 | 495 | 1030 | 16-M20 | 400 | 100 | 482 | 515 | 1030 | 16-M22 | ||
450 | 114 | 518 | 550 | 1180 | 16-M20 | 450 | 120 | 532 | 565 | 1180 | 20-M22 | ||
500 | 127 | 568 | 600 | 1290 | 16-M20 | 500 | 130 | 585 | 620 | 1290 | 20-M22 |
九、訂貨須知：
1、訂貨前請認真了解本產品—鏈輪對夾式刀型閘閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的中偉測控zj****為您審核把關。
3、訂購刀型閘閥時，請?jiān)敿?xì)填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話，開戶行，帳號及代表人。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
十、驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品（鏈輪對夾式刀型閘閥）是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們須***同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
