Description：

一、簡介說明：

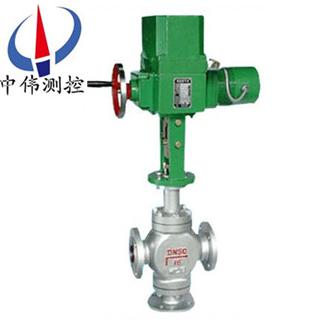

ZAZQ、ZAZX系列電動三通合流

、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構

，接受0～10或4～20mA.DC信號驅動閥門啟閉

。其中三通合流調節閥用于將兩種流體混合成第三種流體

，或不同溫度的同種流體，混合成同一溫度流體

。三通分流閥將一種流體分成兩路流體

。
ZAZQ

、ZAZX系列電動三通合流
、分流調節閥產品口徑由25mm至200mm，公稱壓力有1.0

、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0～10或4～20mA.DC

。配用不同的執行機構可分為普通型和電子型兩種。
二、工作原理：
ZAZQ

、ZAZX系列電動三通合流

、分流調節閥由DKZ 電動執行機構和三通合流或三通分流調節閥組成

，以電源為動力

，接受統一的標準信號0～10mA DC或4～20mA DC驅使閥門開度與此操作信號相對應

。合流閥的作用是將兩種流體匯合成第三種流體

，分流閥是將一種流體分成兩路流體

。分流合流閥只能對應選用

，但當DN≤80時

，合流閥可用于分流場合。可替代兩臺單、雙座調節閥，節省投資

，占據空間小

。三通調節閥通常用于熱交換器的兩種介質調節

，及簡單的配比調節

。
三

、電動三通合流、分流調節閥的主要特點：
1、流體對閥芯作用方向都處于流開狀態

，故工作穩定性好

。
2

、除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用

，導向面積大

，工作可靠

。
3

、伺服放大器采用深度動態負反饋，可提高調節精度。
4、電動操作器有多種形式

，可適用于4～20mA.DC或0～10mA.DC。
5

、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器

。
6、節省自動化投資

，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥

，簡化系統，節省投資

。
7、波紋管密封型對移動的閥桿形成******的密封

，堵絕流體外漏。
四

、電動三通合流

、分流調節閥的主要零件資料：
1

、閥體

、閥蓋：HT200

、ZG230～450ZG1Cr18Ni9Ti

；
2

、閥芯

、閥座：1Cr18Ni9Ti司太萊合金堆焊

；
3

、填料：聚四氟乙烯

；
4

、推桿

、襯套：2Cr13

。
五、連接尺寸及標準：
1

、法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88，JB/T79-94

；
2

、法蘭密封面型：PN10

、PN16為凸面 PN40

、PN64為凹凸面

、閥體為凹面；
3、結構長度：GB12221-89；
4

、夾套保溫型夾套載熱體接口：對焊ф18X4

；
5

、閥體法蘭及法蘭端面距離可以按用戶指定的標準制造

。如ANSI、JIS、JPI等標準。
六、主要技術參數：

公稱通DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流						85	135	210	340	535	800	1280
額定行程L（mm）		16		25		40			60			100
固有流量物性		直線、拋物線
工作溫度（°C）		普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 散熱型：鑄鋼：-40～450 、鑄不銹鋼：-60～450
介質溫度（°C）		200以下（對合流而言）
固有可調比R		30：1
公稱壓力PN（MPa）		1.6、4.0 、6.4
允許泄漏量		硬密封：Ⅳ級、軟密封：Ⅵ級
作用方式		電開式、電關式
信號范圍（mA.DC）		0～10、4～20
		220V 、50Hz

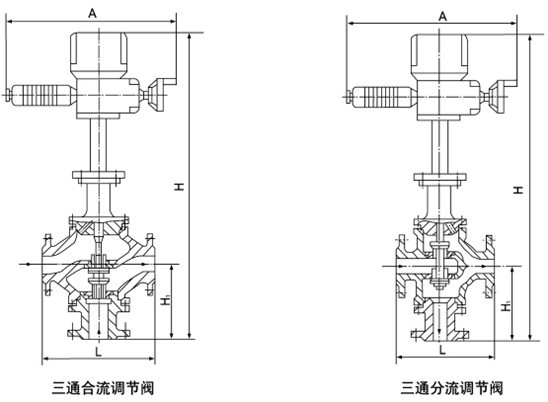

七、外形尺寸：

公稱通徑			25	32	40	50	65	80	100	125	150	200	250	300
法蘭距離（L）		PN16	185	200	220	250	275	300	350	410	450	550	670	770
		PN40	190	200	220	255	285	310	360	430	465	560	690	795
		PN64	200	210	235	265	295	320	370	440	475	570	752	819
標準閥蓋 H1		PN16	805	821	843	878	989	1014	1016	1149	1210	1230	1980	2100
		PN40	805	821	843	878	989	1014	1016	1149	1210	1230	1980	2100
		PN64	825	841	863	898	1009	1034	1056	1179	1216	1300	2120	2460
中溫型閥蓋 H1		PN16	1005	1021	1043	1078	1239	1264	1266	1469	1530	1550	2330	2450
		PN40	805	821	843	878	989	1014	1016	1149	1210	1230	2330	2450
		PN64	1025	1041	1063	1098	1259	1284	1306	1499	1526	1620	2370	2710
H2	PN16		140	150	160	180	200	222	220	270	280	306	474	584
	PN40		140	150	160	180	200	222	220	270	280	306
	PN64	分流	160	170	180	200	220	242	260	300	322	376
	PN64	合流	160	170	180	200	220	242	260	325	322	376
B			460				530						630
法蘭標準			GB：1.6 、2.5 、4.0、6.4MPa　　ANSI：150、300、600Lb　　JIS：10K 、20K 、30K
