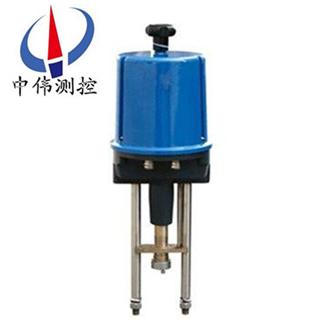

電子式電動執行器

電子式電動執行器電器部件布線嚴謹并與傳動部件******隔離

，提高了執行機構運行的可靠性

，傳動部件采用CNC加工的小齒隙密封齒輪傳動，具有效率高

、噪音低

、壽命長、穩定可靠

，不會因工藝環境

，如介質入口力的波動而

Description：

一、簡介說明：
PS系列電子式電動執行器電器部件布線嚴謹并與傳動部件******隔離

，提高了執行機構運行的可靠性

，傳動部件采用CNC加工的小齒隙密封齒輪傳動，具有效率高

、噪音低

、壽命長、穩定可靠

，不會因工藝環境

，如介質入口力的波動而造成執行機構共振等特點。
二

、廣泛應用：
PS系列電子式電動執行器是自動選擇控制單元儀表

，組合成一個控制單元系統。配用ASD電動伺服操作器實現遠程的手動控制和手/自動雙向無擾動切換

。該系列電動執行機構可廣泛應用于發電廠

、鋼鐵廠、化工

、輕工等工業部門生產過程的自動控制系統中

。
三、組成結構：
1、PSL系列直行程電子式電動執行器

，是以220V交流單相電源作為驅動電源

，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的全電子式執行機構

，機內有伺服系統

，無需另配伺服放大器，關鍵部件“控制器”采用xj****的混合集成電路

，并用樹脂澆鑄固化

，經老化處理，可靠性高

，防潮

，防震。用電位器調整零點

、行程

、靈敏度，方便易行

；用功能開關任意選擇正

、反動作、選擇斷信號的三種狀態

。同時

，執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的關嚴等三種保護功能

。是一種具有高可靠性的產品

，可與各種直行程和角行程調節閥門組成電動調節閥。
2

、PSQ系列角行程電子式電動執行器是以220V交流單相電源為驅動電源

，輸入信號采用220V交流開關，電機采用交流可逆單相齒輪減速電機

，開度檢測采用精密導電塑料定位器

，可與各種直行程和角行程調節閥門組成開關控制型電動執行器。
四

、主要特點：
1

、一體化結構設計，位置變送器和伺服放大器做為兩個獨立部件均可直接裝入執行機構內部

，直接接受4-20mA控制信號

，輸出4-20mA或1-5VDC閥位反饋信號，具有自診斷功能

，使用和調校十分方便

。
2

、功能模塊式結構設計，通過不同可選功能的組合

，實現從簡單到復雜的控制

，滿足不同應用要求。
3

、結構簡單

，體積小巧，重量輕

，便于安裝和維護

，機械零件全部采用CNC加工制作，工藝精湛

。
4

、傳動全部采用小齒隙密封齒輪，具有效率高

、噪聲低

、壽命長、穩定可靠

、無需再加油等特點。
5

、具有多種運行速度

，可滿足各種控制系統的要求，以保證系統的快速響應及穩定性

。
6

、PSL系列同閥門的連接采用柔性盤簧連接，可避免閥桿與輸出軸不同軸給閥門帶來的影響

，可預置閥門關斷力保證閥門的可靠關斷

，防止泄漏。
7

、PSQ系列有轉矩開關保護

，可防止因閥門產生過大轉矩而損壞閥桿。
8

、驅動電機采用高性能稀土磁性材料制作的高速同步電機

，運行平穩。具有體積小

、力矩大

、抗堵轉、控制精度高等特點

。
9

、可設置分段調節

，即由一臺調節器輸出的雙時間比例信號控制兩臺執行機構(4-12mA對應PSL1的全開→全閉，12-20mA對應PSL2的全開→全閉)

。
10

、閥位反饋元件采用全密封高精度多圈電位器，具有體積小

、精度高

、死區小、使用壽命長等特點

。
11

、行程可調，便于與閥門連接

。
12

、全部電器元件均采用世界名牌產品，質量可靠

，使用壽命長

。
13、電器部件布線嚴謹并與傳動部件******隔離

，提高了執行機構運行性的可靠

。
五、型號規格

型　號	推力N	速度mm/s	行程mm	電源V	功耗W	電機保護	手動操作	控制信號	重量K g
PSL201	1000	0.4-1.2	50	1 、220V AC ；2、380V AC ；3 、24V DC；4 、其他	6	過熱保護	有	①4-20mA ；②0-10V；③485通信；④其他	8
PSL202	2000				10				8
PSL204	4000				15				8
PSL208	8000	1	50/60		25				10
PSL210	10000		50/60		40				10
PSL312	12000		65		90				24.5
PSL314	14000		65		100
PSL316	16000		100		110
PSL320	20000				130
PSL325	25000				130

六

、額定輸出力矩：

類別	PSL系列	PSQ系列	額定輸出力矩N.m	動作時間90o/S	***大轉角
普通型	PSLRSA-02	PSQRSA-02	20	8.5	90dm
	PSLRSA-05	PSQRSA-05	50	17
	PSLRSB-10	PSQRSB-10	100	18
	PSLRSB-20	PSQRSB-20	200	36
	PSLRSC-30	PSQRSC-30	300	24
	PSLRSC-50	PSQRSC-50	500	42
	PSLRSC-60	PSQRSC-60	600	48
	PSLRSD-100	PSQRSD-100	1000	30
	PSLRSD-150	PSQRSD-150	1500	42
隔爆型	PSLRSXB-10	PSQRSXB-10	100	18
隔爆型	PSLRSXB-20	PSQRSXB-20	200	36
