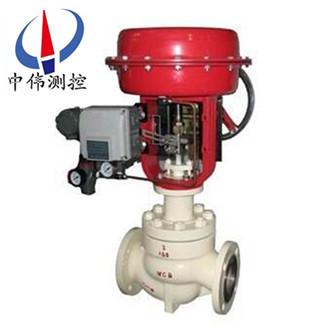

小口徑單座調節閥

小口徑單座調節閥可用于控制各種不同壓力和溫度的流體，閥體呈S流線型的通道

，壓降損失小

，流量大，可調范圍廣

，流量特性精度高

，調節閥配用多彈簧式薄膜執行機構，結構緊湊

，輸出力大

。

Description：

一

、簡介說明：
HLS系列小口徑單座調節閥可用于控制各種不同壓力和溫度的流體，閥體呈S流線型的通道

，壓降損失小，流量大

，可調范圍廣

，流量特性精度高，調節閥配用多彈簧式薄膜執行機構

，結構緊湊

，輸出力大。小口徑單座調節閥結構緊湊

，符合IEC534標準

。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構

，其結構緊湊

，輸出力大,產品符合GB/T4213-92。
二

、小口徑單座調節閥的性能：
1

、泄漏量：金屬閥座:符合ANSIB16.104Ⅳ級，小于額定的Cv的0.01％

；
2

、軟閥座：符合ANSIB16.104Ⅵ級，小于額定

；
3

、快開閥芯：小于額定Cv的0.00001%；
4

、回差：1％(帶定位器);3％(不帶定位器)

；
5、線性：±l％(帶定位器);±5％(不帶定位器)

；
6

、備注：采用標準的V型聚四氟乙烯填料；
7

、可調范圍：50∶l(Cv≥1.0)或30∶1(Cv≤0.63)

。
三、小口徑單座調節閥的技術參數：
1

、型式:：直通單座鑄造球型閥

；
2、公稱通徑：20

、25mm

；
3

、公稱壓力：SD-HLSI125、150

、300

、600；JIS 10

、16

、20、30

、40K PNl.6

、4.0、6.4MPa
4

、連接型式：法蘭式：FF

、RF、RJ和LG

；標準按ANSI Bl6.5

，JISB2201JB/T79.1PNl.6MPa，JB/T79.2凹凸面

；
5

、焊接式：嵌接焊SW；
6

、材料：HT200ZG25 ZG1Cr18Ni9

；ZG0Cr17Ni12Mo21.25Cr0.5Mo5.0Cr0.5Mo ；SDPH21SCPH61Ti

；
7

、上閥蓋:常溫型(P)：-l7～+230℃；
8

、伸長Ⅰ型(E1)：-45～-17℃

， +230～+566℃；
9

、伸長Ⅱ型(E2)：整體式(E2I):-100～-45℃焊接式(E2W):-196-100℃

；
10、壓蓋型式：螺栓壓緊式

；
11

、填料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料

，石棉編織填料

。
四、閥內組件：
1

、閥芯型式：單座柱塞型閥芯

；
2

、流量特性：金屬閥座:Cv值從0.4～14的高精度流量特性符合IEC534-2 ；
3

、工作范圍：軟閥座的工作溫度和壓差司太萊堆焊的工作溫度和壓差

；
4、材料：1Cr18Ni9司太萊合金堆焊 9Crl8MoV

。
五

、小口徑單座調節閥的執行機構：
1、型式：HA多彈簧式薄膜執行機構

；
2、膜片材料：乙丙橡膠夾尼龍

；
3

、彈簧范圍：0.02～0.10，0.08～0.24MPa

；
4

、供氣壓力：0.14，0.16

，0.28

，0.40MPa ；
5

、氣源接頭：Rc l/4

；
6、環境溫度：-30～+70℃

；
7

、閥作用型式：氣-開式或氣-關式；
8

、附件：定位器

、手輪機構、氣動閥位傳送器

。
六

、值和行程：

閥芯型式

閥座和流量特性

額定行程

0.01

0.04

0.1

0.16

0.25

0.4

0.63

1.0

1.6

2.5

4.0

6.3

柱塞閥芯

金屬閥座

等百分比（%）

14.3mm

○

△

線性（L）

○

△

軟閥座

等百分比（%）

○

線性（L）

○

公稱通徑

√

注：1、符號○和△表示閥的規格范圍

。2

、符號△表示閥的流量特性符合IEC 534-2標準。
七

、允許壓差：

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				額定Cv值
				≤0.25	0.4	0.63	1.0	1.6	2.5	4.0	6.3	10	14
DKA1D	1.4	0.2～1.0	有或無	40*	31	31	16	16	10	10	5.6	4.2	2.6
				56
	1.6	0.2～1.0	有	40*	40*	40*	40*	40*	40*	40*	28	21	13
				100	100	100	84	84	52	52
	4.0	0.8～2.4	有	-	-	-	-	-	40*	40*	40*	40*	39
									100	100	84	84
DKA2D	1.4	0.2～1.0	有或無	40*	40*	40*	32.6	32.6	20	20	10.9	8.2	5.0
				100	62	62
	1.6	0.2～1.0	有	-	40*	40*	40*	40*	40*	40*	40*	40*	25.2
					100	100	100	100	100	100	54
	4.0	0.8～2.4	有	-	-	-	-	-	-	-	40*	40*	40*
											100	100	75

B.氣-開式閥

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				額定Cv值
				≤0.25	0.4	0.63	1.0	1.6	2.5	4.0	6.3	10	14
DKA1R	1.4	0.2～1.0	有或無	40*	31	31	16	16	10	10	5.6	4.2	2.6
				56
	2.8	0.8～2.4	有	40*	40*	40*	40*	40*	40*	40*	39	29	18
				100	100	100	100	100	72	72
DKA2R	1.4	0.2～1.0	有或無	40*	40*	40*	32.6	32.6	20	20	10.9	8.2	5.0
				100	62	62
	2.8	0.8～2.4	有	-	40*	40*	40*	40*	40*	40*	40*	40*	35
					100	100	100	100	100	100	76	56

注:1.***大允許壓差不超過ANSI B16.34或JIS B2201標準規定的***大工作壓力

。
2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差

。
3.帶有*的允許壓差,閥控制液體時,允許壓差只能為3MPa,超過3MPa時,請選用LHLC調節閥。
4.灰底框內數字表示閥配用標準規格執行機構

。
八、法蘭距 mm：

稱通徑	A
稱通徑	ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6	JIS 16K RF	ANSI 300RF JIS 20K RF JIS 30K RF PN4.0	ANSI 600RF JIS 40K RF PN6.4	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	JIS 20K 溝槽型嵌入型	JIS 30K溝槽型嵌入型	ANSI 300 LG	ANSI 600 SW 、BW
20	184	190	194	206	-	206	206	198	208	203	206
25	184	193	197	210	197	210	210	198	212	206	210

注：法蘭距符合IEC534-3標準。
九、外形尺寸 mm：

執行機構	H				φB	C	E
執行機構	常溫型P	伸長Ⅰ型E1	伸長Ⅱ型E2I	伸長Ⅱ型E2W	φB	C	E
DKA1D 、R	375	525	685	900	218	230	40
DKA2D、R	450	600	760	975	267	281	40

注：表上H欄尺寸是調節閥不帶手輪機構的數字

，如果帶手輪機構

，要相應加上手輪機構的尺寸。
重量 Kg
十

、法蘭連接：

公稱通徑	執行機構	ANSI 125 、150 JIS 10K				ANSI 300、600 JIS 16 、20 、30、40K
公稱通徑	執行機構	常溫型（P）	伸長Ⅰ型（E1）	伸長Ⅱ型（E2I）	伸長Ⅱ型（E2W）	常溫型（P）	伸長Ⅰ型（E1）	伸長Ⅱ型（E2I）	伸長Ⅱ型（E2W）
20 、25	SDA1D 、R	16	18	21	26	17	19	22	27
20 、25	SDA2D、R	23	25	28	33	24	26	29	34

十一

、焊接連接：

公稱通徑	執行機構	常溫型（P）	伸長Ⅰ型（E1）	伸長Ⅱ型（E2I）	伸長Ⅱ型（E2W）
20 、25(SW)	SDA1D、R	14	16	19	24
20 、25(SW)	SDA2D 、R	21	23	26	31
