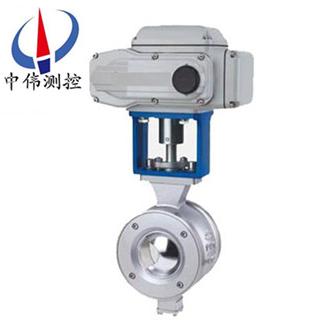

電動V型調節球閥

一、產品概述：電動V型調節球閥

，配用AOX系列執行機構

，無需另配伺服放大器，輸入（4-20mADC或1-5ADC）信號及單相電源即可控制運轉

，實現對壓力

、流量、溫度

、液位等參數的調節

。閥芯上開有V型切

Description：

一、產品概述：

電動V型調節球閥

。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力

，可將纖維切斷

，防止卡死。具有流通能力

，調節精度高

，可調比大，密封性好

，重量輕等特點

。適用于除小口徑

，角型、三通連接外的大部分場合

，是替代進口產品的***佳產品

，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節

。廣泛應用于造紙業

、制糖、石油

、化工

、冶金等工業自動控制系統中。

二

、產品特點：

1.引進技術設計結構簡單

、重量輕、材料成本低

，比同樣流通能力的直行程調節閥更經濟

；

2.不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響

，并且由于閥體無任何管接頭

，故耐壓殼體不會受壓力“突變”的影響；

3.防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈

，閥座用截面較大的鎢鈷硬質合金制成

，通過一個合金的波紋彈簧進一步增強了閥座的結構；

4.具有一個V型閥體

，即使在小流量或高粘度介質的情況下

，也可在整個量程范圍內，保證控制的準確性

；

5.當閥門關閉時

，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死

，特別適用于管線結垢凍結

、含纖維質的流體、料漿類流體

、高粘度流體

，含聚合物、顆粒物

、結晶體等流體控制場合.

三

、閥體：

公稱通徑；25-300mm
公稱壓力：PN1.6, 4.0, 6.4Mpa
連接形式：法蘭式按JB/T79.2-94凹或按JB78-5P對夾式
法蘭連接
材料：WCB ZG1Gr18Ni9Ti CF3M
填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料

。耐高溫碳纖維填料
溫度：常溫：-20℃~+120℃ 散熱：+200℃~+450℃

四

、閥內組件：

閥芯形式：V形缺口半球體
流量特性：等百分比特性

。
球體閥桿2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金屬閥座材料：與閥桿材料相同，密封堆焊鈷鉻硬質合金

，非金屬閥材料

，增強聚四氟乙烯。

五

、執行機構：

類型：可選用PSQ系列

、DTR、3810系列角行程執行機構

。

六、電動V形球閥規格參數表：

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（Kv）	25	40	63	100	160	250	350	680	990	1600	2500	4000
動作范圍	0-90°
允許壓差△P	小于公稱壓力（1.6MPa）
泄漏量Q	按API598標準測試無泄漏
環境溫度℃	-20~60℃
基本誤差	±2%
回差	±2%
死區	1%
可調范圍	250:1
配用執行機構	PSQ101, 3810RSA-05DTR-05~10			PSQ201381RSC-30DTR-20～30			PSQ3013810RSC-50 DTR-40			PSQ701DTR-60

尺寸圖

七

、ZAJV電動V型調節閥外形尺寸：

公稱通徑DN	L	DTR		H2	D1	Z-d
公稱通徑DN	L	H1	L1	H2	D1	Z-d
25	102	277	208	60	85	4-14
32	102	295	208	65	100	4-18
40	114	305	208	75	110	4-18
50	124	364	208	95	125	4-18
65	143	379	208	105	145	4-18
80	165	389	256	120	160	8-18
100	194	402	256	140	180	8-18
125	213	426	256	165	210	8-18
150	229	445	256	185	240	8-23
200	243	465	256	205	295	12-23
250	297	610	346	240	355	12-25
300	338	660	346	290	410	12-2

八

、型號編制說明：

Z	D	J	V	9	11	F	16	P	G
自控閥門	執行機構類型	位移特征	閥門代號	傳動形式	連接形式	密封面材料	公稱壓力	閥體材質	溫度類型
	D：表示PS系列	J：表示角行程	Q：表示球閥	9：表示電動	41：表示法蘭	F：表示四氟乙烯	16：表示1.6MPa	C：表示碳鋼	G：表示中溫型常溫省略
	R：表示3810系列		D：表示碟閥	6：表示氣動	11：表示絲扣	H：表示金屬硬密封	25：表示2.5MPa	P：表示不銹鋼
	A：表示DTR系列		V：表示V形球閥		71：表示對夾式		40：表示4.0Mpa
							64：表示6.4MPa

訂貨須知：
1、①ZAJV型電動V型調節球閥產品名稱與型號②ZAJV型電動V型調節球閥口徑③ZAJV型電動V型調節球閥是否帶附件以便我們的為您正確選型

。
2

、若已經由設計單位選定明精公司的ZAJV型電動V型調節球閥型號，請按ZAJV型電動V型調節球閥型號直接向我司銷售部訂購

。
3

、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關

。
