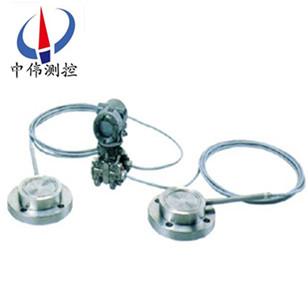

EJA118W隔膜密封式差壓變送器

EJA118W隔膜密封式差壓變送器采用ASIC放大器設計使包裝變小

，以及膜盒構造和法蘭的小型化

，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量

，而且提高了放大器的可靠性

Description：

一

、小型輕量設計：
隔膜密封式差壓變送器采用ASIC放大器設計使包裝變小

，以及膜盒構造和法蘭的小型化

，這款機型的重量降到了原有機型的一半

。ASIC設計不僅減少了零件數量

，而且提高了放大器的可靠性

。
二

、現場總線通信能力：
現場總線是雙向數字通信系統

，是配置儀表控制系統的革新技術

，同時也是前景很好的更新?lián)Q代產品

，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。
EJA系列提供兩種現場總線模式

，F(xiàn)OUNDATION?現場總線低壓模式和PROFIBUS PA設備，以實現橫河電機和其他供應商的協同工作

。軟件方面，EJA系列采用兩個AI功能塊計算差壓和靜壓

，從而實現靈活的儀表配置。
三

、主要特點：
世界******—單晶硅諧振傳感器
單晶硅諧振式傳感器

。
高精度：±0.075%

；
連續工作5年不需調校

；
溫度影響可忽略不計；
靜壓影響可忽略不計

。
單向過壓影響：連續10萬次單向過壓實驗后影響量≤±0.03%；
雙向通訊功能(BRAIN/HART協議

，F(xiàn)F現場總線)

。
完善的自診斷功能

；
小型

、輕量(標準型3.9kg)

；
靜壓影響忽略不計：
當加有靜壓(工作壓力)時

，兩形狀

、尺寸

、材質******一致的諧振梁形變相同

，故頻率變化也一致

，故偏差自動清除(公式和圖類似溫度影響)

。
單向過壓特性優異：
接液膜片與膜盒本體采用******的波紋加工技術

，使外部壓力增大到某一數值時，接液膜片能與本體******接觸

，硅油傳遞給傳感器的壓力不再隨外力的增加而增加，從而達到對傳感器的保護作用

。
四、標準技術規格：
1

、通信線路條件：
電源電壓:16.4～42V DC（16.4～30V DC）；
通信距離:2km

，使用CEV電纜時

；
負載電容:0.22μF以下

；
負載電感:3.3mH以下

；
與電源線的間距:15cm以上

；
連接于接收電阻上的接收儀表的輸入阻抗在 2.4kHz時,為10kΩ以上環境溫度 -40～85（-40～185°F）（一般型）

；-30～80℃（-22～176°F）（帶數字式表頭）

。
2、工作壓力：7kPaabs（20mmHgabs）～法蘭的額定工作壓力

。
3、電源電壓變動的影響0.005%/V（21.6～32VDC

，350Ω）。
4

、安裝：
變送器:2-inch管道安裝

；
密封件:法蘭安裝

。
5、安裝法蘭規格：
ANSI規格的法蘭與墊片接觸的一面

，進行鋸齒形加工（根據ANSIB16.5）
6、防水結構：
JIS C0920防浸型（相當于IECIP67和NEMA4X）
7

、變送器材質：
法蘭:JISSUS14A
法蘭螺栓:參閱“型號及規格代碼表"
8、隔膜密封件材質：
毛細管:JIS SUS316

；
保護管:JIS SUS304；
PVC屏蔽（PVC的zui大使用溫度:100℃）

。
9

、阻尼時間常數：
放大器組件和帶隔膜密封件的膜盒組件的時間常數相加值

；
放大器組件時間常數:0.2～64秒,可分9段設定

；
當毛細管長3m

，注入液的代碼A時

，在正常溫度下取得的值

。

伍

、規格量程：

應用	類型	型號	膜盒	量程(KPa)	zui大工作壓力
差壓和液位(隔膜密封式)	凸膜片	EJA118N EJA118W EJA118Y	M	2.5-100	基于法蘭規格
	平膜片
	一平一凸		H	25-500

六

、產品選型一覽表：

基本規格代碼： EJA118Y-DMSJ12PA-AC01-92NN

第1項：輸出信號	-D4-20mA DC/BRAIN協議數字通訊-E4-20mA DC/HART協議數字通訊-FFF現場總線通訊
第2項：測量量程(膜盒)	M2.5-100KPa (250-1000mmH2O)H25-500KPa (0.25-5kgf/cm2)
第3項：高壓側(凸出膜片形)接液材質	S[隔膜]JIS SUS316L [管子]JIS SUS316 [其它]JIS SUS316
第4項：法蘭規格	J1JIS 10KJ2JIS 20KA1ANSI 150A2ANSI 300P1JIP 150P2JIP 300D2DIN PN10/16D4DIN PN25/40G2GB PN10/16G4GB PN25/40G6GB PN100
第5項：隔膜凸出長度(X2)	2X2=150mm4X2=100mm6X2=150mm
第6項：法蘭尺寸/材質	P高壓側100mm (4") JIS S25C,低壓側80mm (3")/JIS S25CQ高壓側100mm (4") JIS SUS304,低壓側80mm (3")/JIS SUS304R高壓側100mm (4") JIS SUS316,低壓側80mm (3")/JIS SUS316
第7項：螺栓和螺母材質	AJIS SCM435BJIS SUS 630
第8項：充灌液	-A一般用(硅油) [接液溫度]-10-250℃ [環境溫度]-10-60℃-B一般用(硅油) [接液溫度]-30-180℃ [環境溫度]-15-60℃-C高溫用(硅油) [接液溫度]10-300℃ [環境溫度]10-60℃-D禁油用(氟油) [接液溫度]-20-120℃ [環境溫度]-10-60℃-E低溫用(乙二醇) [接液溫度]-50-100℃ [環境溫度]-40-60℃
第9項： -	C高壓側:法蘭后面取壓,低壓側:側面取壓.
第10項：毛細管長度	01毛細管長1m02毛細管長2m03毛細管長3m04毛細管長4m05毛細管長5m06毛細管長6m07毛細管長7m08毛細管長8m09毛細管長9m10毛細管長10m
第11項：安裝方式	-9水平配管連接，左邊高壓,毛細管從前部引出
第12項：電氣接口	0G1/2內螺紋，一個電氣接口21/2NPT內螺紋，二個電氣接口，無盲塞3Pg13.5內螺紋，二個電氣接口，無盲塞4M20內螺紋，二個電氣接口，無盲塞5G1/2內螺紋，二個電氣接口，一個盲塞71/2NPT內螺紋，二個電氣接口，一個盲塞8Pg13.5內螺紋，二個電氣接口，一個盲塞9M20內螺紋，二個電氣接口，一個盲塞
第13項：內藏顯示表	D數字顯示表E帶測量范圍設定按鈕的數字顯示表N
第14項：安裝托架	AJIS SECC 2"管安裝(平托形)BJIS SUS304 2"管安裝(平托形)N
