液晶顯示流量積算儀

流量顯示無紙記錄儀對現場溫度、壓力

、流量等各種信號進行采集

、顯示、控制

、遠傳

、通訊、打印等處理

，構成數字采集系統及控制系統

，適合于對氣體、液體和蒸汽流量進行過程監測

，總量累積及定量控制

，同時可與V錐等

Description：

一、產品概述：

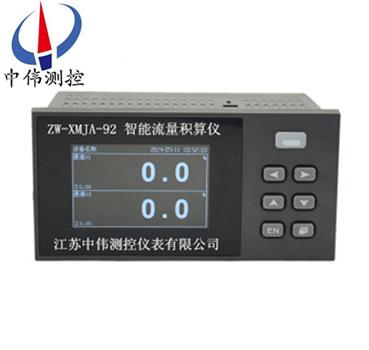

ZW-XMJA系列流量顯示無紙記錄儀對現場溫度

、壓力

、流量等各種信號進行采集、顯示

、控制

、遠傳、通訊

、打印等處理

，構成數字采集系統及控制系統，適合于對氣體

、液體和蒸汽流量進行過程監測

，總量累積及定量控制，同時可與V錐等多種流量傳感器配套使用

；可自動判斷過熱蒸汽向飽和蒸汽轉換并實現蒸汽熱能測量和累積

。
二、強大的網絡功能：
ZW-XMJA系列流量顯示無紙記錄儀具備RS-232C或RS-485通訊接口

，支持上位機遠程組態和數據管理

；有線網通過中繼器通訊距離可達5公里，zui高波特率19.2K

。也可以通過MODEM撥號

、GSM手機短信、GPRS移動通訊或無線數據傳輸方式進行超遠程監控管理

。采用掌上電腦（PDA）可以直接進行組態和數據管理

。內置打印驅動，可以直接連接微型打印機

，打印指定時間段的歷史數據

、曲線

。除本公司的ScanX實時監控軟件外，還支持IFIX

、Citect

、組態王、MCGS等流行專業組態軟件

。
三

、應用場合：
ZW-XMJA系列流量顯示無紙記錄儀的帶各種流量計算模型?div id="d48novz" class="flower left">

？膳錅u街

、電磁流量計、差壓變送器等多種傳感器

。具有批量控制功能

。可應用于冶金

、石油

、化工、建材

、造紙

、食品、制藥

、熱處理和水處理等各種工業現場。

四

、主要特點：
1

、帶各種流量計算模型?div id="4qifd00" class="flower right">

？膳錅u街

、電磁流量計、孔板

、彎管等多種傳感器

。
2、補償模型豐富

，可對液體

、一般氣體、蒸汽

、天然氣等多種人質進行補償

。
3、小流量補足量計量功能

，結合實時監控記錄功能

，有效防止竊止竊汽行為

。
4、提供累積流量班報表

、日報表

、月報表和年報表。
5

、當溫度傳感器

、壓力傳感器發生故障時，會自動改用設定溫度

，壓力計算補償量

。
6、具有掉電記錄功能

，記錄儀表上電

，停電時間，顯示累計停電時間

，防止用戶停電竊汽

。

五、技術參數：
輸入規格：
1

、電壓：（0-5V）

、（1-5V）、毫伏信號

；
2

、電流：（0-10mA）、（4-20mA）

；
3

、熱電偶：K、S

、B

、T、E

、J

；
4、頻率：（0-10）KHZ

、矩形波

、正弦波，三角波/低電平（0-2）V

、高電平（5-24）V（或由用戶指定）

；
5、傳感器配電：DC24V或DC12V（由用戶指定）。
輸出規格：
1

、一路模擬量變送輸出：（0-10）mA

、（4-20）mA負載電阻小于600Ω；
2

、兩路可組態繼電器觸點輸出

，觸點容量為3A、250VAC（阻性負載）

；
3

、報警輸出：上上限、上限

、下限

、下下限。
累積范圍：0～99999999

。
通訊

、打印：
1

、通訊接口：RS232C或RS485

；
2、波特率：1200

、2400

、9600、19200

；
3

、打印接口：RS232C直接連接微型打印機。
記錄時間：
1

、記錄間隔：1

、2、4

、6、15

、30

、60、120

、240秒可選

；
2、記錄長度：三筆記錄

、36小時/筆（記錄間隔1秒）～360天/筆（記錄間隔4分）

；
3、熱電偶冷端補償誤差：±1℃

。
斷電保護：用FLASH MEMORY保存設置參數和歷史數據

，斷電后數據可長久保存

，采用硬件時鐘，掉電后也能準確運行

。
電源：開關電源85VAC～265VAC

、50HZ±5%。
環境溫度：0-50℃

。
環境溫度：0-85%RH

。
六、選型表：

型號	型譜										說明
ZW-XMJA	中偉測控										160×80×65儀表
	92										設計序列
		1									一路流量積算
		2									二路流量積算
		3									三路流量積算
*通道			□								常規輸入（見輸入類型表）
第二通道				□							常規輸入（見輸入類型表）
第三通道					□						常規輸入（見輸入類型表）
繼電器控制輸出	控制輸出方式可組態					0					無
						1					一路輸出
						2					二路輸出
變送輸出							0				無
							1				4-20mA變送輸出
							2				0-10mA變送輸出
							3				1-5V變送輸出
							4				0-5V變送輸出
								0			無
								1			批量控制
通訊或打印方式									0		無
									1		RS-232C通訊
									2		RS-485通訊
									3		RS-232C打印
配電輸出										N	無
										p	DC24V配電輸出
