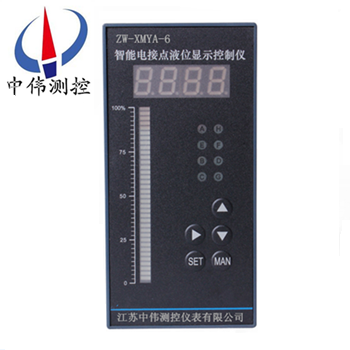

智能電接點液位顯示控制儀

智能電接點液位顯示控制儀接收液位開關信號，可分別設定每一個液位開關的液位值

，以 LED 數碼形式及光柱指示當前液位

，并可和計算機連接通訊。智能雙色電接點液位顯示控制儀適用于和各種電接點液位計和浮球液位

Description：

一

、產品概述：

ZW-XMYA系列智能電接點液位顯示控制儀采用了自行研制研發

，委拖集成電路制造商定制生產的專用集成電路

。可接受液位開關信號

，可分別設定每一個液位開關的液位值

，以LED數碼形式及光條指示當前液位，并可和計算機連接通訊

。適用于和各種電接點液位計和浮球液位計配套

，用于鍋爐汽包水位和其他液位的測量顯示。

二

、主要功能：

、可輸入接點數32個， 32個以下可任意配置

。

、具有數字與光柱兩組顯示，使用直觀方便

。

、具有1-3路變送輸出

。

、可設定四個報警輸出，報警方法可達十種以上

，并對報警參數進行監控

。

5、可提供多主機

、單主機

、無主機方式的RS485異步串行通訊方式。通訊數據效驗遵照CRC-16美國數據通訊標準

，高可靠性循環

，條碼效驗。

注：附加功能可選多種

，訂貨時將其序號相加注全

，4、5

、6只能選一種和其它功能相加

。

四、顯示說明：

、單屏+單模擬條

單排數碼管顯示干接點輸入的測量信號

。

單模擬條以百分比方式顯示干接點輸入的測量信號

光標顯示SP1和SP2的報警參數相對量程的百分比。

、指示燈

A燈或J1燈

，是SP1報警指示燈

E燈或J2燈

，是SP2報警指示燈

B燈或J3燈，是SP3報警指示燈

C燈或J4燈

，是SP4報警指示燈

五

、選型表：

ZW-XMYA	□ □ □ □ □ □ □ □ □		說明
設計序列	6		智能電接點液位顯示控制儀(中偉測控）
顯示方式	1 2		單屏+單光柱特殊顯示方式（訂貨請注明）
輸入點數	1-32		可任意設置輸入點數（在B菜單中bc中設置）
控制輸出	0 1 2 3 4		無報警輸出一路報警輸出二報警輸出三報警輸出四報警輸出
外形尺寸	H V		橫式160×80 開孔152×76 豎式80×160 開孔76×152
變送輸出	A B C D E F		無變送輸出變送輸出0～10 mA 變送輸出4～20 mA 變送輸出0～5 V 變送輸出1～5 V 特殊信號變送輸出
定時功能	S		缺省為無定時功能帶定時功能
通訊接口	T	缺省為不帶通訊接口帶RS485或RS232通訊接口
供電電源	K W		缺省為220V.AC 開關電源85～260VAC 開關電源18～36VDC或18～36VDAC
