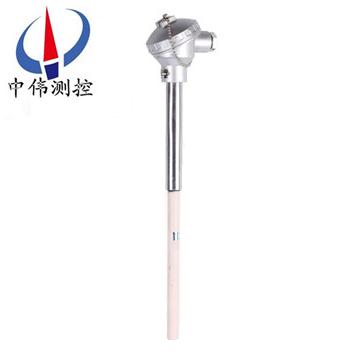

S型熱電偶

S型熱電偶（鉑銠10-鉑熱電偶）為貴金屬熱電偶

。偶絲直徑規定為0.5mm,允許偏差-0.015mm

，其正極（SP）的名義化學成分為鉑銠合金

，其中含銠為10%，含鉑為90%，負極（SN）為純鉑

，故俗稱單

Description：

一

、產品概述：

WRP系列S型熱電偶又叫單鉑銠熱電偶

，它的分度號是S分度號，主要測量0~1600℃的介質的溫度，是貴金屬熱電偶的一個范疇

。正常使用在焦化廠、鋼廠等高溫使用的場合

。在正常長期使用溫度為800~1300℃左右時測量的精度***高，而在800℃以?xún)?nèi)的測溫準確度不高，而長期使用溫度在1300℃以上就很容易損壞熱電偶，因此選擇正確分度號的熱電偶是保證溫度測量準確度的重要因素

。

二、工作原理：

S型熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時

，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。

S型熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關

、與熱電極的長度、直徑無關

。各種鉑銠熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成

。

三

、應用場合：

WRP系列S型熱電偶采用貴金屬高純鉑金為負極

，鉑銠合金為正極

，適用于各種生產過程中高溫場合，廣泛應用于粉未冶金，燒結光亮爐

，真空爐，冶煉爐，玻璃

，煉鋼爐及陶瓷及工業鹽浴爐等測溫

。

四

、技術參數：

WRP系列S型熱電偶是一種傳統的測溫元件

，具有熱電性能穩定、抗氧化性強，適宜在氧化性、惰性氣氛中連續使用

。長期使用溫度為1600℃，短期使用溫度為1800℃。其技術指標如下：

1、測溫范圍： 0~1800℃

；

、測溫精度：< ± 0.5% t；

、時間常數：≤180s

；

、絕緣電阻：5MΩ （20℃ 時）；

、規格尺寸：500，750，1000，1200（mm）。

五

、型號及規格：

型號	分度號	測溫范圍℃	保護管材料	熱響應時間	規 格
					直徑	總長（L）插深I(lǐng)
WRP-130 WRP2-130	S	0-1600	高鋁質 剛玉質	＜ 150S	Φ16	300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000
WRP-131 WRP2-131	S	0-1600		＜ 150S	Φ25

六、測量溫度及允差：

熱電偶類別	代號	分度號	***高溫度	測量溫度	允許偏差△t℃
鉑銠30-鉑銠6	WRR	B	0~1800	0-1600	±1.5℃或±0.25%t
鉑銠10-鉑	WRP	S	0~1600	0-1300	±1.5℃或±0.25%t
鎳鉻-鎳硅	WRN	K	0~1300	0-1100	±2.5℃或±0.75%t
鎳鉻-銅鎳	WRE	E	0~800	0-800	±2.5℃或±0.75%t

七

、選型代碼：

W	R	規格					內容（江蘇中偉）
		R					鉑銠30-鉑銠6
		P					鉑銠10-鉑
		N					鎳鉻-鎳硅
		E					鎳鉻-銅鎳（鎳鉻-康銅）
		熱電偶材料	-	1			無固定式裝置式
				2			固定螺紋式
				3			活動式法蘭
				4			固定法蘭式
				5			活動法蘭角尺形式
				6			固定螺紋錐形保護管式
				安裝固定形式	2		防濺式
					3		防水式
					4		隔爆式
					接線盒形式	0	16mm保護管
						1	25mm保護管（雙層套管）
						2	16mm高鋁質管（單層套管）
						3	20mm高鋁質管
						設計序號	□
W	R	□	-	□	□	□	□

八

、設計選用及訂貨須知：
1.注明熱電偶型號、分度號

、使用溫度

。
2.熱電偶保護管直徑、長度

。
3.緊固件

、法蘭裝置，提供尺寸

。
售后服務承諾：
1

、我公司所售中偉熱電偶系列產品在十二個月以?xún)?nèi)出現質量問題的，負責免費維修

。
2

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。
3

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。
4、質保期后產品出現質量問題

，我公司負責維修

，收取損壞部件成本費。
5

、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場

。
