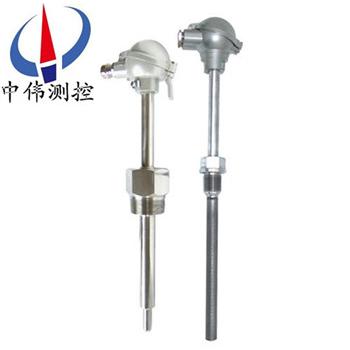

石油化工專用熱電偶

石油化工專用熱電偶保護管采用引進設備和深盲孔技術加工而成，端部不用焊接

，提高了熱套保護管的強度和使用壽命，熱套熱電偶產品有五種不同結構和安裝方式

，用戶可根據不同的溫度

，壓力及蒸汽流速來選用。

Description：

一

、產品概述：
WRN系列石油化工專用熱電偶專業針對石油化工部門設計

，可以直接測量－200℃－1600℃范圍內液體、蒸汽和氣體介質以及固體表面測溫

。
二

、工作原理：
WRN系列石油化工專用熱電偶是兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時

，在回路中就會產生電動勢

，這種現象稱為熱電效應，而這種電動勢稱為熱電勢

。
熱電偶就是利用這種原理進行溫度測量的

，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端）

，另一端叫做冷端（也稱為補償端）

；冷端與顯示儀表或配套儀表連接

，顯示儀表會指出熱電偶所產生的熱電勢。

三

、應用場合：

WRN系列石油化工專用熱電偶專業針對石油化工部門設計

，可以直接測量-200℃－1600℃范圍內液體、蒸汽和氣體介質以及固體表面測溫

。

四

、公稱壓力：
WRN系列石油化工專用熱電偶一般是指在常溫下，保護管所能承受的靜態外壓而不破裂

。允許工作壓力不僅與保護管材料

、直徑、壁厚有關

，且與其結構形式

、安裝方法及被測介質的流速、種類有關

。
五

、主要特點：
1、裝配簡單

，更換方便

；
2、壓簧式感溫元件

，抗振性能好

；
3、測溫范圍大

；
4

、機械強度高，耐壓性能好

。
六

、技術參數：
1、電氣出口：M20×1.5

，NPT1/2

；
2、連接尺寸：M20×1.5

，NPT1/2

；
3、防護等級：IP65磨頭

；
4

、隔爆等級：dⅡBT4，dⅡCT5；
5

、公稱壓力：15～40MPa

。
七、溫度范圍及允差：

型號	分度號	允差等級
		Ⅰ		Ⅱ
		允差值	測溫范圍℃	允差值	測溫范圍℃
WRN	K	±1．5℃	-40-+375	±2．5℃	-40-+333
WRN	K	±0．004 ltl	375-1000	±0．0075 ltl	333-1200
WRE	E	±1．5℃	-40-+375	±2．5℃	-40-+333
WRE	E	±0．004 ltl	375-800	±0．0075 ltl	333-900
WRP	S	±1℃	0-1100	±2．5℃	0-600
WRP	S	±「1+0．003（t-1100）」	1100-1600	±0．0025 ltl	600-1600
WRQ	R	±1℃	0-1100	±2．5℃	0-1100
WRQ	R	±「1+0．003（t-1100）」	1100-1600	±0．0025 ltl	1100-1600
WRR	B	—	—	—	—
WRR	B	—	—	±0．0025 ltl	600-1700

八

、選型代碼：

W	溫度儀表（中偉測控）
R	熱電偶
熱電偶材料	R）鉑銠30－鉑銠6
	P）鉑銠10－鉑
	N）鎳鉻－鎳硅
	E）鎳鉻－銅鎳（鎳鉻－康銅）
安裝固定形式	1）無固定式裝置式
	2）固定螺紋式
	3）活動式法蘭
	4）固定法蘭式
	5）活動法蘭角尺形式
	6）固定螺紋錐形保護管式
接線盒形式	2）防濺式
	3）防水式
	4）隔爆式
設計序號	0）?16mm保護管
	1）?25mm保護管（雙層套管）
	2）?16mm高鋁質管（單層套管）
	3）?20mm高鋁質管
