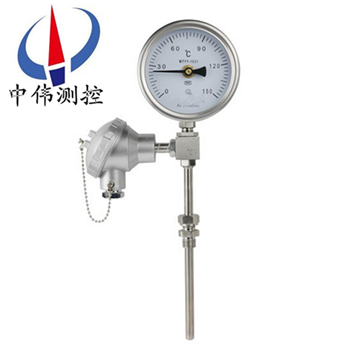

熱電阻遠傳雙金屬溫度計

熱電阻遠傳雙金屬溫度計既滿足現場測溫需求

，亦滿足遠距離傳輸需求

，遠傳雙金屬溫度計可以直接測量各種生產過程中的 -40～+600℃范圍內液體、蒸氣和氣體介質以及固體表面的溫度測量

。

Description：

一

、產品概述：
WSSP系列熱電阻遠傳雙金屬溫度計以及由此開發的系列化溫度儀表

，克服了傳統膨脹式溫度計性能單一、壽命短

、可靠性差

、溫包體積大的缺點。其中測溫元件體積分別比傳統的蒸汽和氣體壓力式溫度計縮小了30和60倍

，創造性地將鉑或銅熱電阻測溫元件安裝于測溫元件內

，實現了機電一體化的測溫功能。形成了以液體壓力式溫度極為基本測溫儀表的遠傳

、防爆

、防震、防腐

、電接頭

、溫度信號變送等多功能、系列化溫度儀表

。

二

、工作原理：
WSSP系列熱電阻遠傳雙金屬溫度計是一種將熱電阻測溫元件與WSSP型溫度計溫包安裝于同一測溫元件內的一種溫度測量儀表。兩個測溫系統相互獨立

，互不影響各自的溫度測量及準確度

。這種儀表的突出優點在于只需單點測溫就可雙重指示被測溫度，其中壓力式部分用于現場指示

，熱電阻信號用來遠傳至控制室（約500米）

，通過二次儀表來線式、控制

、調節被測溫度

，兩個測溫系統互相監視，提高了溫度測量的可靠性和準確性

。
三

、應用場合：
WSSP系列熱電阻遠傳雙金屬溫度計既滿足現場測溫需求，亦滿足遠距離傳輸需求

，遠傳雙金屬溫度計可以直接測量各種生產過程中的 -40～+600℃范圍內液體

、蒸氣和氣體介質以及固體表面的溫度測量。
四

、主要特點：
1

、具有測溫探頭小，靈敏度高

、線性刻度

、壽命長等特點。
2

、具有遠傳輸出電阻信號（PT100）

，抗震性

，耐腐蝕性及大功率開關信號等多種功能。
3

、結構形式與************產品相同

，可替代進口。
五

、技術參數：
1

、測溫范圍 -40～600℃；
2

、環境溫度 -10～55℃

；
3、相對濕度 ≤95％

；
4

、精度等級 1.5級；
5

、時間常數 ≤60Ｓ

；
6、探頭耐壓 ≤6Mpa

；
7

、探頭直徑:φ8-10mm、可動外螺紋:M27*2

；
8

、熱電阻PT100（單路、雙路輸出）或4-20mA電流輸出

。

六

、注意事項：
1、在保管

、安裝

、使用及運輸過程中，盡量避免碰撞保護管

，禁止讓保護管彎曲

、變形。
2

、安裝時

，嚴禁扭動儀表外殼。
3

、儀表應在-30℃～80℃的環境溫度內正常工作。
4

、儀表經常工作的溫度能在刻度范圍的1/2～3/4處

。
5

、保護管浸入被測介質中長度須***大于感溫元件的長度，這樣做是為了保證測量的準確性

。
6

、不要用于敞口的容器中的介質測量。
7

、使用過程中要注意檢查

，時間大概在在6個月左右。

七

、技術數據表：

型號	分度號	測溫范圍℃	精度等級	保護管材料	插入長度
WSSE-401	E	-80～+40 40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 ； 316； 316L ；哈氏 C-276	150 200 300 400 500 750 1000
WSSE-501
WSSE-411
WSSE-511
WSSE-481
WSSE-581
WSSP-401	Pt100
WSSP-501
WSSP-411
WSSP-511
WSSP-481
WSSP-581
WSSXE-401	E
WSSXP-401	Pt100
WSSXE-411	E
WSSXP-411	Pt100
WSSXE-481	E
WSSXP-481	Pt100

八

、測溫范圍：

測量范圍℃	適用范圍
測量范圍℃	工業、商業	實驗室、小型
-80～+40	√	√
-40～+80	√	√
0～50	√	√
0～100	√	√
0～150	√	√
0～200	√	√
0～300	√	√
0～400	√	√
0～500	√	√

備注：
1

、溫度表的插入深度L須***大于Lmin，L可供選擇的系列為：100

，150

，200，250

，300

，400，500

，750

，1000，1250

，1500

，2000等，也可根據用戶需要特制

。
2

、保護管直徑為Φ6、Φ8的該系列溫度計

，其時間常數不超過40秒

，直徑為Φ10時，時間常數不超過30秒

。
3

、保護管采用不銹鋼1Cr18Ni9Ti制造，在常溫下zui高工作壓力為6.4MPa。

九

、外形及尺寸：

結構形式	A	B	C	E	L	d
軸向型雙金屬溫度計	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
徑向型雙金屬溫度計	65	50	110	34
	105	50	110	34
	105	50	110	34
135°向型雙金屬溫度計	105	23	85	-
135°向型雙金屬溫度計	155	23	85	-
萬向型雙金屬溫度計	105	23	178	120
萬向型雙金屬溫度計	155	23	178	120

十

、選型編碼：

系列號	類別	規格表示				說明
WSS	P	熱電阻型				雙金屬溫度計（中偉測控）
表盤公稱直徑		-3				Φ60
		-4				Φ100
		-5				Φ150
表盤形式			0			軸向（直型）
			1			徑向（角型）
			2			135°向（鈍角型）
			8			萬向（可調角型）
安裝固定形式				0		無固定裝置
				1		可動外螺紋
				2		可動內螺紋
				3		固定螺紋
				4		固定法蘭
				5		卡套螺紋
				6		卡套法蘭
保護形式					-	普通型
					W	防護型
					F	防腐型

例：，軸向型

，PT100型 I級測溫范圍0-400℃

。活動螺紋M27x2

，保護管316插入長度300mm.即為：WSSP-401 0-400℃ l=300mm I級保護管316

。

十一、設計及選型須知：
1

、型號

；
2、熱電阻分度號

；
3

、熱電阻精度等級；
4

、雙金屬溫度計精度等級

；
5、測溫范圍

；
6

、安裝固定形式；
7

、保護管材質

；
8、插入長度

。
售后服務承諾：
1

、我公司所售中偉溫度計系列產品在十二個月以內出現質量問題的，負責免費維修

。
2

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。
3

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。
4

、質保期后產品出現質量問題

，我公司負責維修

，收取損壞部件成本費。
5

、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
