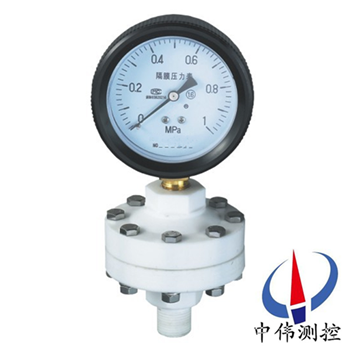

防腐全塑隔膜壓力表

防腐全塑隔膜壓力表是引進日本普通隔膜壓力表xj****技術的基礎上根據用戶需求開發設計的新品種

。主要部件隔膜連接體采用PVS聚氯乙烯材料

，膜片采用PTFE聚四氟乙烯制造，儀表殼體采用NJ酚醛膜塑料

，具有較好的

Description：

一

、產品概述：

YTP-100S系列防腐全塑隔膜壓力表是引進普通隔膜壓力表xj****技術的基礎上根據用戶需求開發設計的新品種。主要部件隔膜連接體采用PVS聚氯乙烯材料

，膜片采用PTFE聚四氟乙烯制造，殼體采用酚醛膜塑料

，具有較好的防腐性能

，適用于測量帶腐蝕的氣體，鹽酸等具有強烈腐蝕作用的氣體或液體的壓力

。

二

、工作原理：

YTP-100S系列防腐全塑隔膜壓力表由測量系統（包括接頭，波紋膜盒等）

，傳動機構（包括拔桿機構

，齒輪傳動機構），指示部件（包括指針與度盤）和外殼（包括表殼

、襯圈和表玻璃）所組成

。

是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形

，再經拔桿一齒輪傳動機構的傳動并予放大

，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。

三

、主要特點：

、眾多的壓力量程,能更好的適應客戶的要求。

、價格低廉

，能為你節約成本。

、外觀亮麗

，更能體現你設備的價值

。

4、安裝便捷

，拆卸靈活

。

5、維護簡單,性能穩定

。

四

、技術參數：

1、精度等級：1.5級

、測量范圍（Mpa）0~0.1 0~0.16 0~0.25 0~0.4 0~0.6（特殊規格請在訂貨時注明）

、隔膜材料：PTFE聚四氟乙烯薄板

4、內部填充工作液：

（1）硅油

；

（2）根據客戶需求填充

。

五、工作條件：

、溫度：環境溫度 - 20~+55℃被測介質溫度- 20~+55℃

；

2、工作壓力：靜負荷：用至測量上限值的3/4

；

、交變負荷：用至測量上限值的2/3；

、短時壓力：用至測量上限值

。

六、連接尺寸：

、螺紋連接：M20*1.5（G3/8″ G1/2″）

。

2、法蘭連接 A：機械工業部標準JB81-5 《平焊鋼法蘭》

。

、本廠法蘭標準。

、根據用戶需求定制

。

儀表外徑（φ75mm） φ100mm。

七

、使用與維護：

、儀表須***垂直：安裝時應使用扳手旋緊，不應強扭表頭

；運輸時應避免碰撞

。

2、儀表使用宜在周圍環境溫度為-25~55℃

。士

、使用工作環境振動頻率<25HZ

，振幅不大于1mm。

、儀表使用范圍

，應在上限的1/3～2/3之間。

八

、使用注意事項：

、使用時環境溫度為-40~70℃，相對濕度不大于80%

，如偏離正常使用溫度20℃時

，須計入溫度附加誤差。

、使用時須***垂直安裝

，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差

，測量氣體時可不必考慮

。安裝時將表殼后部防爆口阻塞，以免影響防爆性能

。

、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3

。在上述兩種壓力情況下大壓力表測量***低都不應低于下限的1/3，測量真空時真空部分全部使用

。

、使用時如遇到真空壓力表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修

，或聯系生產廠家維修

。

5、使用時應避免震動和碰撞

，以免損壞

。

九、規格型號：

產品型號	連接形式	使用范圍
YTP-75S	螺紋連接	用于測量強腐蝕性介質的壓力。如：腐蝕氣體，鹽酸等。
YTP-100S	螺紋連接	同上
YTP-75SF	法蘭連接	用于腐蝕性強烈，粘度較大，易結晶介質的壓力
YTP-100SF	法蘭連接	同上
