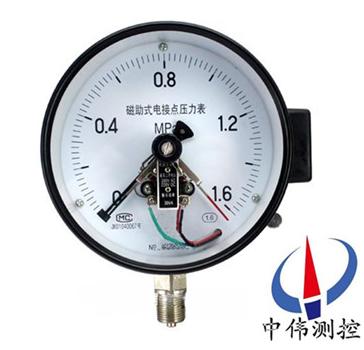

磁助式電接點壓力表

。

二

、工作原理：

YXC-100系列磁助式電接點壓力表的由測量系統、指示系統

、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。

儀表的工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下

，追使彈簧管之末端產生相應的彈性變形一位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。

三

、應用場合：

YXC-100系列磁助式電接點壓力表廣泛應用于石油、化工

、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常、儀表經與相應的電氣器件（如繼電器及接觸器等）配套用，即可對被測（控）壓力系統實現自動、控制和發言（報警）的目的。

四

、主要特點：

1、有普通型和耐震型兩種形式

，且各有現場安裝式和嵌裝式兩種型式；

2、具有能測量溫度較高

、粘度較大或腐蝕性較強的介質壓力。

3、磁助電接點裝置的電接觸信號針上

，有可調節的長久磁鋼
