矩形膜盒壓力表

矩形膜盒壓力表適用于鍋爐通風設備對銅合金不起腐蝕作用的和中性

、無爆炸危險的氣體的微壓和負壓進行測量。

Description：

一

、產品概述：

YEJ-101系列矩形膜盒壓力表適用于鍋爐通風設備對銅合金不起腐蝕作用的和中性

、無爆炸危險的氣體的微壓和負壓進行測量。

YEJ-121系列矩形膜盒電接點壓力表是適用于鍋爐通風設備對銅合金不起腐蝕作用的和中性

、無爆炸危險的氣體的微壓和負壓進行測量并具有雙二位調節（雙線發訊）的作用

，以實現位式調節或超限報警作用。

二

、工作原理：

YEJ-101系列矩形膜盒壓力表是由測量系統（包括接頭

、彈簧管、齒輪傳動機構）

、指示部分（包括指針

、度盤）、表殼部分組成

。其工作原理是基于彈性元件- 彈簧管變形

。當被測介質由接頭進入彈簧管自同端產生位移，此位移借助連桿經齒輪傳動機構的壓力傳遞和放大

、使指針在度盤上指示出壓力

。

三、應用場合：

YEJ-101系列矩形膜盒壓力表廣泛應用于石油

、化工

、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力

。

四

、主要特點：

1、性能穩定

，測量精度較高

，反應速度較快

。

2、測量的是總壓力

，包括氣體和蒸汽的壓力

。

3、測量的結果與氣體種類

、成分及其性質無關

。

4、測壓過程中

，壓力表本身吸氣和放氣很小

，不會對被測氣壓產生影響。

、內部沒有高溫部件

，不會使油蒸汽分解。

、若選用耐腐蝕材料制造

，可測量腐蝕性氣體壓力。

、結構牢固

，而且便于密封和安裝。

、操作簡便

，不需調整，但需要定期校驗

。

五

、技術參數：

重量：2kg（101型）,2.5kg（121型）

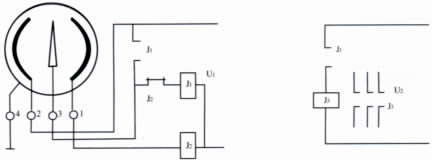

電氣指標：（YEJ-121型）

設定誤差：小于全量程的2.5%

位式輸出接點容量：交流無感負載3A 220V

工作電源：AC 220V

消耗電源：小于 5W

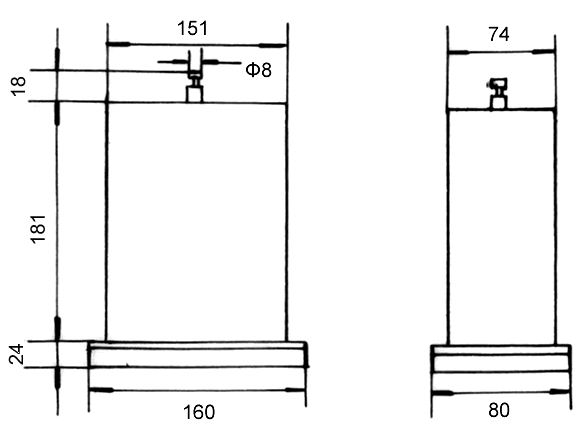

壓力接口：φ8（配用內徑φ6軟管）

六、壓力表的安裝：

、壓力表的安裝位置應符合安裝狀態的要求

，表盤一般不應水平放置，安裝位置的高低應便于工作人員觀測

。

、壓力表安裝處與測壓點的距離應盡量短，要保證完好的密封性

，不能出現泄漏現象

。

、在安裝的壓力表前端應有緩沖器

；為便于檢驗，在儀表下方應裝有切斷閥

；當介質較臟或有脈沖壓力時

，可采用過濾器

、緩沖器和穩壓氣等。

七

、定期進行檢修維護：

、經過一段時間的使用與受壓，壓力表機芯難免會出現一些變形和磨損

，壓力表就會產生各種誤差和故障

。為了保證其原有的準確度而不使量值傳遞失真，應及時更換

，以確保指示正確

、安全可靠。

、壓力表要定期進行清洗

。因?yàn)閴毫Ρ韮?nèi)部不清潔，就會增加各機件磨損

，從而影響其正常工作

，嚴重的會使壓力表失靈、報廢

。

、在測壓部位安裝的壓力表，根據JJG52-1999 規定

，它的檢定周期一般不超過半年

。

4、測壓部位介質波動大

，使用頻繁

，準確度要求較高，以及對安全因素要求較嚴的

，可按具體情況將檢定周期適當縮短

。

八、參數對照表：

準確度等級		2.5級
使用環境條件	YEJ-101型	-20～60℃
使用環境條件	YEJ-121型	0～50℃
相對濕度		不大于85%
電氣指標	YEJ-121型
	設定誤差	小于滿量程的2.5%
	輸出接點容量	交流無感負載3A 220V
	工作電源	AC 220V
	功耗	小于5W
壓力接口		Φ8（配用內徑Φ6軟管）

九

、測量范圍：

正壓（Pa）	負壓（Pa）	正負壓力（Pa）
0～160	-160～0	-80～+80
0～250	-250～0	-120～+120
0～400	-400～0	-200～+200
0～600	-600～0	-300～+300
0～1000	-1000～0	-500～+500
0～1600	-1600～0	-800～+800
0～2500	-2500～0	-1200～+1200
0～4000	-4000～0	-2000～+2000
0～6000	-6000～0	-3000～+3000
0～10000	-10000～0	-5000～+5000
0～16000	-16000～0	-8000～+8000
0～25000	-25000～0	-12000～+12000
0～40000	-40000～0	-20000～+20000
