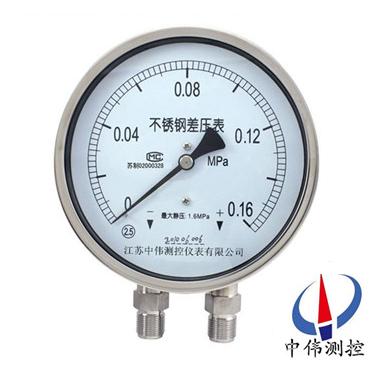

不銹鋼差壓表

不銹鋼差壓表適用于化工

、化纖、冶金

、電力

、核電等工業部門的工藝流程中測量各種液（氣）體介質的差壓

、流量等參數

。其中的測量系統（雙波紋管及連接部件）、導壓系統（包括接頭

、導管等）采用不銹鋼制成

，具有較強

Description：

一、產品概述：

YW-150B系列不銹鋼差壓表（以下簡稱差壓表）其中的測量系統（雙波紋管及連接部件）

、導壓系統（包括接頭

、導管等）采用不銹鋼制成，具有較強的耐腐蝕及抗工作環境侵蝕影響

。儀表整體結構設計合理

、工藝xj****、具有體積小

、重量輕

、穩定性好、使用壽命長

、外觀新穎

、適應性強等優點。儀表接頭的連接形式有平行式（可直接與三閥組連接）和斜式兩種

，能夠適應不同用戶的配套安裝

。

二

、工作原理：

YW-150B系列不銹鋼差壓表采用雙波紋管結構，即兩只波紋管分別安裝在“工”字型支架兩側的對稱位置上

?div id="jpandex" class="focus-wrap mb20 cf">！肮ぁ弊中椭Ъ艿纳舷聝啥朔謩e為活動端和固定端，中間由彈簧相連接

；兩只波紋管呈平行狀態

，分別用導管與表殼上的高低壓接頭相連接；齒輪傳動機構直接安裝在支架的固定端

，并通過拉桿與支架的活動端相連接

；度盤則直接固定在齒輪傳動機構上。

儀表的工作原理：基于感壓元件采用兩只具有相同剛度的波紋管

，因此在同一被測介質下迫使其產生相同的集中力分別作用于活動支架上

，由于彈簧兩側在等力矩作用下不產生擾度，故支架還處于原始位置

，這樣齒輪傳動機構也不動作

，使指針仍指在零位。

當施加不同壓力（一般高壓端高于低壓端）時

，兩波紋管作用在活動支架上的力則不相等

，使分別產生相應的位移，并帶動齒輪傳動機構傳動并予放大

，由指針偏轉后指示出兩者之間的差壓值

。

三、應用場合：

YW-150B系列不銹鋼差壓表適用于化工

、化纖

、冶金、電力

、核電等工業部門的工藝流程中測量各種液（氣）體介質的差壓

、流量等參數。

四

、主要特點：

、分為鉻鋼混質型結構和全不銹鋼結構兩類；全不銹鋼結構耐腐蝕性能強

；

、為對稱設計，耐靜壓力高

，抗過載能力強

；

3、采用專用高性能彈性元件

，傳動誤差小

，指示控制精度高

；

4、有******的工作可靠性和穩定性

；

、控壓范圍在零點至滿量程內連續可調；

、可帶一位上下限報警開關輸出

。

五、技術參數：

、差壓的測量范圍

、公稱工作壓力、準確度等級及接頭螺紋尺寸

；

差壓的測量范圍

公稱工作壓力

準確度等級

頭螺紋尺寸

0~10 0~16 0~25
0~40 0~60 0~100

KPa

60 100 160
250 400 600

KPa

2.5

M20x1.5
NPT 1/2

0~0.16 0~0.25 0~0.4
0~0.6 0~1 0~1.6
0~2.5

MPa

1 1.6 2.5
4 6 10 10

MPa

、導壓系統及外殼等材質；

零件名稱	材質牌號(代號)
接頭、導管	0Cr17Ni12Mo2(316)
波紋管	00Cr17Ni14Mo2(316L)
表殼、表蓋、表環	0Cr18Ni9(304)

、使用環境溫度：-40～70℃

；

4、重量：約1.5kg

；

、儀表外殼防護等級：IP54；

、技術性能符合企業標準Q/YXBM831-1997《》

；

、抗工作環境振動：V.H.3級

。

六、定期進行檢修維護：

、經過一段時間的使用與受壓

，壓力表機芯難免會出現一些變形和磨損，壓力表就會產生各種誤差和故障

。為了保證其原有的準確度而不使量值傳遞失真

，應及時更換，以確保指示正確

、安全可靠

。

2、壓力表要定期進行清洗

。因?yàn)閴毫Ρ韮?nèi)部不清潔

，就會增加各機件磨損

，從而影響其正常工作，嚴重的會使壓力表失靈

、報廢

。

3、在測壓部位安裝的壓力表

，根據JJG52-1999 規定

，它的檢定周期一般不超過半年。

、測壓部位介質波動大

，使用頻繁，準確度要求較高

，以及對安全因素要求較嚴的

，可按具體情況將檢定周期適當縮短。

七

、使用注意事項：

、使用時環境溫度為-40~70℃，相對濕度不大于80%

，如偏離正常使用溫度20℃時

，須計入溫度附加誤差。

、使用時須***垂直安裝

，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差

，測量氣體時可不必考慮

。安裝時將表殼后部防爆口阻塞，以免影響防爆性能

。

、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3

。在上述兩種壓力情況下大壓力表測量zui低都不應低于下限的1/3

，測量真空時真空部分全部使用。

、使用時如遇到真空壓力表指針失靈或內部機件松動

、不能正常工作等故障時應進行檢修，或生產廠家維修

。

八

、設計選用及訂貨須知：

1、訂貨時請注明型號，名稱

，測量范圍

，接頭螺紋尺寸，精度等級

。

、如有特殊要求，請?jiān)谟嗀洉r(shí)詳細說明

。

售后服務承諾：

、我公司所售壓力表系列產品在十二個月以內出現質量問題的，負責免費維修

。

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。

、質保期后產品出現質量問題

，我公司負責維修，收取損壞部件成本費

。

、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
