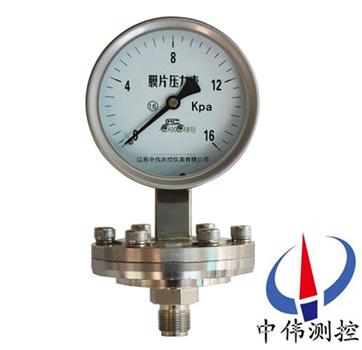

膜片壓力表

膜片壓力表由測量系統（包括接頭. 法蘭膜片）傳動機構\指示裝置和外殼組成

。在被測壓介質的壓力作用下. 儀表的彈性元件（膜片）產生與壓力大小成正比的彈性一位移，借助連桿經傳動機構放大

，由指示裝置被測壓

Description：

一

、產品概述：

YP-100L系列膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓

。耐腐蝕性能取決于膜片材料

。

不銹鋼耐腐的導壓系統和外殼等均為不銹鋼，具有較強的耐腐蝕性能

。主要用于化學

、石油、紡織工業對氣體

、液體微小壓力的測量

，尤其適用于腐蝕性強、粘稠介質（非凝固非結晶）的微小壓力測量

。

耐震內部充灌阻尼液和配套緩沖裝置

，具有良好的耐震性能。在被測介質的壓力有強烈脈沖變化或壓力沖擊和在生產工藝中經常突然卸荷的場合

，以及環境震動較大的場所中

，耐震都能穩定進行測量。

耐腐耐震則兼耐腐及耐震二者的特性

。

二

、工作原理：

YP-100L系列膜片壓力表的作用原理是基于彈性元件（測量系統上膜片）變形。在被測介質的壓力作用下

，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并予放大

，由固定于齒輪上的指針逐將被測值在度盤上指示出來

。

三、應用場合：

YP-100L系列膜片壓力表用于測量有一定腐蝕性.粘稠介質和非結晶或非凝固的各種流體介質的壓力或負壓;可根據測量對耐腐蝕性能的不同要求而選用不同材料的膜片

；外殼用不銹鋼材料的儀表

；可在工作環境惡劣的情況下使用。

四

、主要特點：

、性能穩定

，測量精度較高，反應速度較快

。

、測量的是總壓力，包括氣體和蒸汽的壓力

。

、測量的結果與氣體種類、成分及其性質無關

。

、測壓過程中，壓力表本身吸氣和放氣很小

，不會對被測氣壓產生影響

。

5、內部沒有高溫部件

，不會使油蒸汽分解

。

6、若選用耐腐蝕材料制造

，可測量腐蝕性氣體壓力

。

7、結構牢固

，而且便于密封和安裝

。

8、操作簡便

，不需調整

，但需要定期校驗。

五

、技術參數：

、儀表執行標準：Q/320211 DGH07-2001；

、儀表外殼防護等級：IP64

；

3、耐震及耐腐耐震的抗工作環境性能為GB4439所規定的V.H.4級

；

、使用工作溫度：、耐腐-40℃~70℃

；

、耐震、耐腐耐震：灌充液為甘油時-5℃~55℃

，灌充液為硅油時-25~55℃

。

六

、定期進行檢修維護：

1、經過一段時間的使用與受壓

，壓力表機芯難免會出現一些變形和磨損

，壓力表就會產生各種誤差和故障。為了保證其原有的準確度而不使量值傳遞失真

，應及時更換

，以確保指示正確、安全可靠

。

、壓力表要定期進行清洗。因?yàn)閴毫Ρ韮?nèi)部不清潔

，就會增加各機件磨損

，從而影響其正常工作，嚴重的會使壓力表失靈

、報廢

。

3、在測壓部位安裝的壓力表

，根據JJG52-1999 規定

，它的檢定周期一般不超過半年。

、測壓部位介質波動大

，使用頻繁，準確度要求較高

，以及對安全因素要求較嚴的

，可按具體情況將檢定周期適當縮短。

七

、使用注意事項：

、使用時環境溫度為-40~70℃，相對濕度不大于80%

，如偏離正常使用溫度20℃時

，須計入溫度附加誤差。

、使用時須***垂直安裝

，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差

，測量氣體時可不必考慮

。安裝時將表殼后部防爆口阻塞

，以免影響防爆性能

。

、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3

。在上述兩種壓力情況下大壓力表測量zui低都不應低于下限的1/3

，測量真空時真空部分全部使用。

、使用時如遇到真空壓力表指針失靈或內部機件松動

、不能正常工作等故障時應進行檢修，或生產廠家維修

。

八

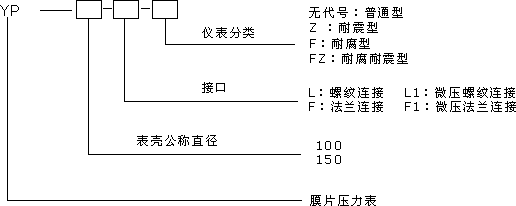

、規格型號及測量范圍：

型號	名稱	外形尺寸	測量范圍	準確度%
YP-100L YP-150L		圖一（表一）	0-0.06;0-0.1;0-0.16;0-0.25;0-0.4; 0-0.6;0-1.0;0-1.6;0-2.5; -0.1-0;-0.1-0.06;-0.1-0.15 -0.1-0.3; -0.1-0.5;-0.1-0.9;-0.1-1.5; -0.1-2.4MPa	± 2.5
YP-100F YP-150F	法蘭	圖二（表二）
YP-100L-F YP-150L-F	耐腐	圖一（表一）
YP-100F-F YP-150F-F	法蘭連接耐腐	圖二（表二）
YP-100L-Z YP-150L-Z	耐震	圖一（表一）
YP-100L-FZ YP-150L-FZ	耐腐耐震	圖一（表一）
YP-100L1-F YP-150L1-F	耐腐膜片微壓表	圖一（表一）	0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60; -1.6-0;-2.5-0;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-60-0; -0.8-0.8;-1.2-1.2;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30KPa
YP-100F1-F YP-150F1-F	法蘭連接耐腐膜片微壓表	圖三（表三）

九、外形尺寸：
表一：

型號	外形尺寸 mm
	D1	D2	L1	L2	SW	M
YP-100L	110	97.5 （YP-100L1-F, YP-150L1-F 微壓:165）	135	20	27	20X1.5 （G1/2A,R1/2）
YP-100L-F
YP-100L-Z			165
YP-100L-FZ
YP-150L	160		160
YP-150L-F
YP-150L-Z			190
YP-150L-FZ

圖一

表二：

型號	測量上限MPa	管子通徑DN	法蘭連接							螺孔L
型號	測量上限MPa	管子通徑DN	D	K	d	B	H	c	F1	螺孔L
YP-100F YP-150F YP-100F-F YP-15OF-F	0～0.1 ～ 0～1.6	32	140	100	78	31	50	16	2	18
		40	150	110	88	38	50	16	3	18
		50	165	125	102	49	50	18	3	18
	0～2.5	32	140	100	78	31	50	18	2	18
		40	150	110	88	38	50	18	3	18
		50	165	125	102	49	50	20	3	18
可按化工部HG;國標GB及日本JIS;美國ANSI等標準制造.

圖二圖三

表三：

型號	測量范圍KPa	管子通徑DN	法蘭連接							螺孔
型號	測量范圍KPa	管子通徑DN	D	K	d	B	H	c	f1	M	H
YP-100F1-F YP-150F1-F	0-1.6～0-60	20	90	65	50	26	28	10	2	10	14
		25	100	75	60	33	28	10	2	10	14
		32	120	90	70	39	28	10	2	12	14
		40	130	100	80	46	28	10	3	12	14
