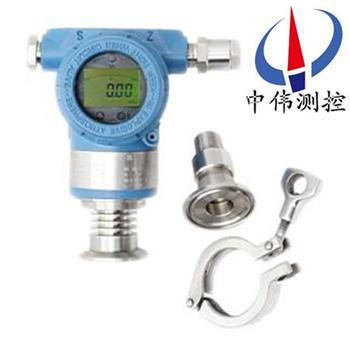

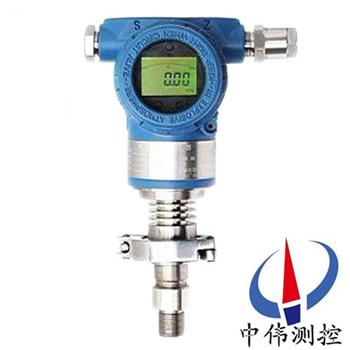

衛生型隔膜壓力變送器

、經濟實用。

八、應用過程事項注意：

1

、測量液體壓力時，法蘭液位變送器的安裝位置應避免液體的沖擊（就是水錘現象），以免傳感器過壓損壞。

2

、在變送器冬季發生冰凍時,按裝在室外的變送器必需采取防凍措施,避免引壓口內的液體因結冰體積膨脹,導至傳感器損壞。

3、接線時,將電纜穿過防水接頭（附件）或繞性管并擰緊密封螺帽

，以防雨水等通過電纜滲漏進變送器殼體內。

4、在測量液體壓力時

，取壓口應開在流程管道側面，以避免沉淀積渣。

5

、要防止法蘭液變送器與腐蝕性或過熱的介質接觸，還要防止渣滓在導管內沉積；

6

、在測量氣體的壓力時，取壓口要開在流程管道的頂端，且法蘭液位變送器也要安裝在流程管道的上部以便讓沉積的液體快速注入到流程管道中。

7、要注意傳感器的導壓管要安裝在溫度波動小的地方

；

8

、測量蒸汽或其它高溫介質時,需接加緩沖管（盤管）等冷凝器,不應使變送器的工作溫度超過極限。

九

、選型編碼：

ZW3051TF	衛生型隔膜壓力變送器（中偉測控）
	（0~xMPa）	壓力量程
		代碼	壓力方式
		G	表壓
		A	絕壓
		S	密封壓
			代碼	供電電源（其他要求 ，請來電說明）
			V1	24V
			V2	12V
			V3	±12V
				代碼	輸出信號（其他要求，請來電說明）
				B1	4～20mA
				B2	1~5V
				B3	適配
					代碼	連接方式（其他要求 ，請來電說明）
					C1	卡箍結構
					C2	M27×2或G1″
					C3	法蘭結構
						代碼	精度要求
						P1	0.1%FS
						P2	0.3%FS
						P3	0.5%FS
							代碼	附加功能
							I	本質安全型ExiaⅡCT6
							E	抗振動
							K	抗沖擊
							L	導線長度（未注時1.5m）
							Y	客戶要求

十

、設計選用及訂貨須知：

1、選型規格表中的數字

、符號須***填寫清楚、準確無誤。
