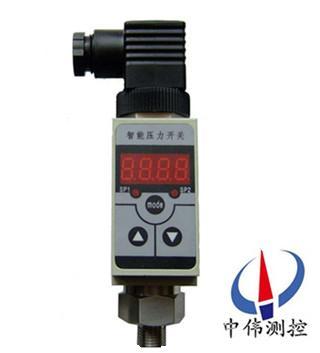

智能數字壓力開關

智能數字壓力開關是集壓力測量，顯示

，輸出，控制于一體的壓力測控產品

。該產品為全電子結構，前端采用隔離膜充油壓阻式傳感器

，輸出信號由高精度

，低溫漂的放大器放大處理，高精度的A/D轉換器

，轉換成微處理器可

Description：

一、產品概述：

ZW-K102系列智能數字壓力開關|壓力控制器|壓力繼電器是根據客戶多功能的需要開發的現場顯示

、現場控制

、變送輸出標準信號等功能一體的智能化儀表

。它將壓力變送器和二次顯示控制儀表的功能集成于一體

，使用方便

、節省空間

，是自動化控制系統中對壓力實現檢測、顯示

、輸出

、報警

、控制和數據傳輸?shù)闹悄芑瘻y控儀表。

二

、應用場合：

ZW-K102系列智能數字壓力開關使用靈活，操作簡單

，調試方便

，安全可靠

。廣泛應用于水電

，自來水

，石油

，化工

，機械

，液壓等行業

，對流體介質的壓力進行測量、顯示與控制

。

三、主要特點：

、4位LED顯示當前壓力或液位值；

、輸出雙路繼電器（單刀雙擲）開關量；

、用戶可在量程范圍內任意壓力報警點，調節無死區

；

4、壓力單位可選擇：Bar

，PSI，Kpa

；

5、調節簡便

，使用靈活

；

、采用高精度AD和高速微處理器，全數字化設計

；

7、兩路繼電器輸出可以選擇

；

、防護等級：IP65

；

9、采用高精度壓力傳感器

，精度高

，遲滯小，響應快

，穩定可靠；

、本安防爆。

四

、技術參數：

1、量程范圍：－1Bar～1000Bar可選

；

2、精度：0.5%FS

、供電電壓：12～36V DC（24VDC校準電壓）或220V AC供電

4、輸出繼電器容量：220V AC 3A

，24V DC 5A

；

、使用溫度：-20℃—85℃；

、設置范圍：全量程段可以設置監測點，防波動回差設置

。

、接口螺紋：M20*1.5 G1/4 NPT1/4 （或定制）

、采樣速率：10次/秒（可以根據客戶需要定制要求的速度）。

五

、安裝要求：

1 機械安裝：

ZW-K102型智能數字壓力開關可以通過壓力管接頭（外螺紋 G1/4 ）（其他尺寸接頭可以在訂貨時說明）

，直接裝在液壓管路上

。在關鍵應用場合（如劇烈震動或沖擊）

，壓力管接頭可以通過微型軟管進行機械解耦

。

2 電氣連接：

1、紅：電源 +

；

2、黃：電源 -

；

3、藍：開關 1

；

4、綠：開關 2

；

5、棕： 4~20mA

。

六

、為了防止電磁干擾的影響應注意以下事項：

、線路連接盡量短；

、采用屏蔽線

；

、盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線；

、若用微型軟管安裝

，殼體須***單獨接地

。

七、安裝

、組裝

、調整時需注意：

、請******不要連接錯誤：誤連接不僅對本元件，而且對于周邊元件有時會引起致命的傷害

。

、與交流一次側不能絕緣的DC電源，有時會發生產品或電源的破損的場合

，有時會發生觸電事故的現象。因此請******不要使用

。

3、在電源上使用市售的開關電源的場合

，請務必使機架的接地端子（F.G.）接地。

、使用請避開陽光直射

、或沾有水

、油的場合

。使用請避開蒸汽

、灰塵多的環境。

、請注意不要接觸稀釋劑等有機溶劑和注意不要直接接觸水

、油

、油脂

。

、請不要將通針等放入壓力氣口。否則可能破損膜片

，導致不能正常動作

。

、在強磁場中

，有時性能不能得到滿足

。

8、使用電子式元件的空氣配管請經過充分吹氣清掃后再進行連接。

八

、外形尺寸（單位： mm ）

九

、技術數據表：

量程范圍	-100…0～35…100（KPa）	介質 溫度	－ 20～+85℃
量程范圍	0～2 、20 、40……60（MPa）	環 境溫度	－ 10～+70℃
測量介質	與 316L不銹鋼兼容的各種氣體、液體	相對濕度	0~80%
供電電壓	24VDC	響應 時 間	≤1ms
顯示方式	4位數碼管	zui 大功耗	＜ 3W
顯示范圍	-1999~9999	開關 壽命	＞ 100萬次
控制精度	≦± 0.5%FS	壓力接口	M20×1.5或用戶自定
長期穩 定性	≤±0.2%F.S/年	電氣接口	五芯航插

十

、選型編碼：

ZW-K102	中偉測控
	G						表壓
	A						絕壓
		0~X （KPa或MPa）					量程
			J03				± 0.3%FS
			J05				± 0.5%FS
				C1			4~20mA輸出
				C5			兩組開關信號
				C0			特殊
					M1		M20×1.5 外螺紋
					M0		特殊
						F4	航插出線
						F0	特殊
