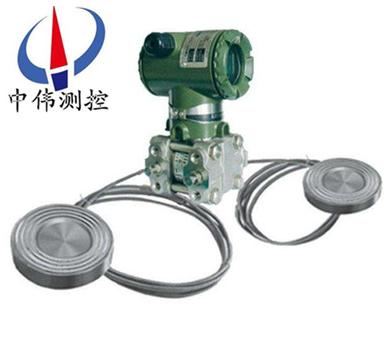

隔膜密封式差壓變送器

隔膜密封式差壓變送器是采用國外應用***廣泛

，技術***成熟的電容式傳感器芯體

，并引進國外全套生產工藝和技術

，生產出的***新型系列化差壓送器

。產品模塊化設計和全貼片封裝，多款精致******的塑料模具配以xj****的激光雕

Description：

一

、產品概述：

ZWA118W系列隔膜密封式差壓變送器的關鍵原材料

、元器件和零部件均源自進口或合資生產

，整機經過嚴格組裝和測試。該產品具有設計原理xj****

、品種規格齊全

、安裝使用簡便等特點。由于該機型外觀上******融合了目前國內zui為流行

，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點

，讓使用者有耳目一新的感覺

，并具有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外

，更推出具有HART現場總線協議的智能化功能。

二、小型輕量設計：

ZWA118W系列隔膜密封式差壓變送器由于采用ASIC放大器設計使包裝變小

，以及膜盒構造和法蘭的小型化

，這款機型的重量降到了原有機型的一半

。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性

。

三

、現場總線通信能力：

現場總線是雙向數字通信系統

，是配置儀表控制系統的革新技術，同時也是前景很好的更新?lián)Q代產品，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。

ZWA118W系列隔膜密封式差壓變送器提供兩種現場總線模式，F(xiàn)OUNDATION™現場總線低壓模式和PROFIBUS PA設備

，以實現阿斯德和其他供應商的協同工作

。軟件方面

，ZWA118系列采用兩個AI功能塊計算差壓和靜壓

，從而實現靈活的儀表配置。

四

、產品應用：

用來測量氣體

、液體和蒸汽的流量

、液位、密度和壓力

，然后將其轉變成4-20mADC的電流信號輸出

。ZWA118W

、ZWA118N和ZWA118Y也可以通過BRAIN手操器或CENTUM CS/μXL或HART275手操器相互通訊

，通過它們進行設定和監控等。

五

、主要特點：

1、超級的測量性能，用于壓力、差壓、液位、流量測量；

2、數字精度：+（-）0.2%；

3、模擬精度：+（-）0.75%+（-）0.1%F.S

；

4、全性能：+（-）0.25F.S；

、穩定性：0.25% 60個月

；

、量程比：100：1

；

7、量速率：0.2S

；

、小型化（2.4kg）全不銹鋼法蘭

，易于安裝

；

、過程連接與其它產品兼容，實現測量

；

、世界上***一采用H合金護套的傳感器（技術）

，實現了優良的冷

、熱穩定性

；

11、采用16位計算機的智能變送器

；

、標準4-20mA

，帶有基于HART協議的數字信號，遠程操控；

13、支持向現場總線與基于現場控制的技術的升級。

六

、標準技術規格：

、通信線路條件：

電源電壓:16.4～42V DC（16.4～30V DC）

；

通信距離:2km

，使用CEV電纜時

；

負載電容:0.22μF以下

；

負載電感:3.3mH以下

；

與電源線的間距:15cm以上

；

連接于接收電阻上的接收儀表的輸入阻抗在 2.4kHz時,為10kΩ以上環境溫度 -40～85（-40～185°F）（一般型）；-30～80℃（-22～176°F）（帶數字式表頭）。

2、工作壓力：7kPaabs（20mmHgabs）～法蘭的額定工作壓力

。

3、電源電壓變動的影響0.005%/V（21.6～32VDC，350Ω）

。

、安裝：

變送器:2-inch管道安裝

；

密封件:法蘭安裝

。

、安裝法蘭規格：

ANSI規格的法蘭與墊片接觸的一面

，進行鋸齒形加工（根據ANSIB16.5）

6、防水結構：

JIS C0920防浸型（相當于IECIP67和NEMA4X）

、變送器材質：

法蘭:JISSUS14A

法蘭螺栓:參閱“型號及規格代碼表"

、隔膜密封件材質：

毛細管:JIS SUS316；

保護管:JIS SUS304

；

PVC屏蔽（PVC的zui大使用溫度:100℃）

。

、阻尼時間常數：

放大器組件和帶隔膜密封件的膜盒組件的時間常數相加值

；

放大器組件時間常數:0.2～64秒,可分9段設定；

當毛細管長3m，注入液的代碼A時，在正常溫度下取得的值。

七、帶遠傳裝置的變送器適用于下列工況：

、需要將高溫介質與變送器隔離。

2、測量介質對變送器敏感元件有腐蝕作用。

、被測介質由于環境或溫度變化而固化或結晶。

4、更換被測介質需要嚴格凈化測量頭

。

、懸浮液體或高粘度介質

。

6、測量頭須***保持清潔衛生

。

、密封壓力容器測量

。

八

、規格量程：

應用	類型	型號	膜盒	量程(KPa)	zui大工作壓力
差壓和液位(隔膜密封式)	凸膜片	ZWA118N ZWA118W ZWA118Y	M	2.5-100	基于法蘭規格
	平膜片
	一平一凸		H	25-500

九

、選型編碼：　

ZWA118W	隔膜密封式差壓變送器（中偉測控）
ZWA438W	隔膜密封式壓力變送器
	代碼	量程范圍KPa
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～186.8
	6	0-117～690
	7	0-345～2068
	8	0-117～690
		代碼	輸出
		E	4-20mADC
		S	智能式
			代號	法蘭材料		法蘭材料
			22	316SST		316SST
				代號	附加功能
				S1	一個遠傳裝置
				S2	二個遠傳裝置
					代碼	選項
					M1	0-100%線性指示表
					M2	LED顯示表
					M3	LCD顯示表
					B1	管裝彎支架
					B2	板裝彎支架
					B3	管裝平支架
					d	隔爆型dⅡBT4
					i	本安型iaCT6

十、設計選用及訂貨須知：

、ZWA118W系列隔膜密封式差壓變送器的工作壓力還取決于選定法蘭的規格

。

、遠傳裝置的工作溫度

，由所選擇的灌充液種類確定

。

3、遠傳壓力變送器則是指一側的遠傳裝置受到溫度作用

，所產生的輸出變化

。

4、靜壓和溫度影響，均是在***大量程時測得

。

5、遠傳壓力變送器一側毛細管長度一般為1.5米

，***長不宜超過3米（特殊情況協議商定)

。

售后服務承諾：

、我公司所售中偉差壓變送器產品在十二個月以內出現質量問題的

，負責免費維修

。

2、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換

。

3、質保期內如用戶使用不當

，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。

、質保期后產品出現質量問題

，我公司負責維修

，收取損壞部件成本費

。

、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場。
