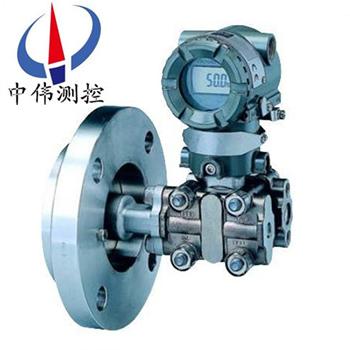

法蘭安裝式差壓變送器

法蘭安裝式差壓變送器是引進國外xj****技術和設備生產的新型變送器

，關鍵原材料

，元器件和零部件均源自進口，整機經過嚴格組裝和測試

，該產品具有設計原理xj****

、品種規格齊全、安裝使用簡便等特點

?div id="jpandex" class="focus-wrap mb20 cf">？筛鶕?jù)被測介質濃度

Description：

一、產品概述：

ZWA210A/220A系列法蘭安裝式差壓變送器采用xj****的微處理技術及數字通訊技術

。除具有常規智能式的全部功能外

，還具有一系列增強的功能，如零點自動調整

，遠程就地控制參數查看與調整控制參數密碼鎖定等

。同時通過現場總線HART協議，進行遠程參數設定

、遠程控制

、自診斷等功能。

二

、現場總線通信能力：

ZWA210A/220A系列法蘭安裝式差壓變送器的現場總線是雙向數字通信系統

，是配置儀表控制系統的革新技術，同時也是前景很好的更新?lián)Q代產品

，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信

。

提供兩種現場總線模式，F(xiàn)OUNDATION?現場總線低壓模式和PROFIBUS PA設備

，以實現阿斯德和其他供應商的協同工作

。軟件方面，ZWA210系列采用兩個AI功能塊計算差壓和靜壓

，從而實現靈活的儀表配置

。

三、小型輕量設計：

ZWA210A/220A系列法蘭安裝式差壓變送器由于采用ASIC放大器設計使包裝變小

，以及膜盒構造和法蘭的小型化

，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量

，而且提高了放大器的可靠性

。

四

、應用場合：

ZWA210A/220A系列法蘭安裝式差壓變送器用來測量氣體、液體和蒸汽的流量

、液位

、密度和壓力，然后將其轉變成4-20mADC的電流信號輸出

。ZWA210A/220A也可以通過BRAIN手操器或CENTUM CS/μXL或HART275手操器相互通訊

，通過它們進行設定和監控等。

五

、主要特點：

、超級的測量性能，用于壓力

、差壓

、液位、流量測量

；

、數字精度：+（-）0.2%；

、模擬精度：+（-）0.75%+（-）0.1%F.S

；

4、全性能：+（-）0.25F.S

；

、穩定性：0.25% 60個月；

、量程比：100：1

；

7、測量速率：0.2S

；

、小型化（2.4kg）全不銹鋼法蘭，易于安裝

；

、過程連接與其它產品兼容，實現測量

；

、世界上***一采用H合金護套的傳感器（技術）

，實現了優良的冷

、熱穩定性；

、采用16位計算機的智能變送器

；

、標準4-20mA，帶有基于HART協議的數字信號

，遠程操控

；

13、支持向現場總線與基于現場控制的技術的升級

。

六

、技術參數：

1、輸出信號：4～20MA.DC二線制（模擬）二線制4～20mA直流信號上疊加數字信號

，由用戶選擇線性或開方輸出

。（智能）

2、供電電源：12～45V.DC;

、負載特性：

電源影響：<0.005%輸出量程/V

；

負載影響：電源穩定時，無負載影響

；

測量精度：調校量程的±0.1%

，±0.2標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明

；

量程比：10：1或100比1

；

阻尼：通常可在0.1～16秒之間可調

，當灌充惰性液或帶遠傳裝置時

，時間常數會增大；

啟動時間：<2秒

，不需預熱

。

4、工作環境：環境溫度 -29～93℃（模擬放大器）

；

-29～75℃（數字/智能放大器）

；

-29～65℃（帶顯示表頭）；

環境濕度 0～95%

。

、防護特性：防護能力 IP65；

、防爆類型：隔爆型 Exd II BT4-6

；本安型 Exia II CT5。

、靜壓影響：零位誤差：±0.5%zui大量程限值

，對于32MPa在管道壓力下通過調零給予校正。

8、電磁輻射影響：0.05%zui大量程值

，接受輻射頻率27～500MHz

，試驗場強3V/m。

、指示表（%）：液晶數顯精度±0.2%

。

10、振動影響：任何方向200Hz振動時

，±0.05%/g

。

11、安裝位置：膜片未垂直安裝

，可能產生小于0.24KPa的零點誤差

，但可通過調零來修正。

、重量：3.9Kg（不包括附件）

。

七、適用以下介質場合：

、高溫下粘稠介質

；

2、易結晶的介質

；

、帶有固體顆粒或懸浮物的沉淀性介質

；

、強腐蝕或劇毒性介質；

、可消除導壓管泄漏污染周圍環境現象的發生

；可免去采用隔離液時，因測量信號的不穩定

，需要經常補充隔離液的繁瑣工作

；

6、連續準確測量界面和密度

；

、遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況

；

、衛生清潔要求很高的場合；

、如食品

、飲料和醫藥工業生產中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗

，以防止不同批量介質的交叉污染。

八

、選型編碼：

ZWA210A/220A

（工作壓力2.5MPa）

0-4～40KPa

0-40～250KPa

0-0.16～1.0MPa

代碼

輸出

普通模擬型：（輸出：4～20mA）

常規智能型：（輸出：4～20mA）

標準智能型：（輸出：4～20mA帶HART總線協議）

數字化智能型：（輸出：4～20mA全數字化傳感器,自帶通訊鍵盤）

代碼

公稱直徑尺寸

插入筒長度

高壓側隔膜片材料

平

316LSST

100

316LSST

150

316LSST

100

平

316LSST

100

316LSST

100

316LSST

100

150

316LSST

平

哈氏C-276

100

哈氏C-276

150

哈氏C-276

100

平

哈氏C-276

100

哈氏C-276

100

哈氏C-276

100

150

哈氏C-276

平

鉭

100

平

鉭

代碼

安裝法蘭

3〞150lb

碳鋼鍍鋅

4〞150lb

3〞300lb

4〞300lb

代碼

結 構 材料

法蘭和接頭

排氣/排液閥

隔離膜片

灌充液體

316不銹鋼

硅油

316不銹鋼

哈氏合金C

316不銹鋼

蒙乃爾

316不銹鋼

鉭

哈氏合金C

鉭

代碼

選項

0-100%線性指示表

LED數字顯示表

LCD顯示器

1/2-14NPT錐管內螺紋接頭

1/2-14NPT引壓接頭后部焊接引壓管Ф14

丁字形螺紋接頭M20×1.5

隔爆型dⅡBT4

本安型iaⅡCT

九

、、設計選用及訂貨選型須知：

、ZWA210A/220A系列法蘭安裝式差壓變送器型號可根據選型規格表按需要確定

。

2、選型規格表中的數字

、符號須***填寫清楚

、準確無誤。

、如有正負遷移

，須***注明遷移量數值。

、差壓變送器如需配三閥組

，需另行注明。

、選購遠傳變送器時

，還應根據不同遠傳法蘭選型表按需確定。

、如果遠傳變送器要在真空場合和高溫場合下使用

，訂貨時要特殊標明。

、接觸介質O形密封環的材料有橡膠和氟橡膠等

。

8、無特殊注明

，出廠時灌充液為硅油

。

售后服務承諾：

1、我公司所售中偉差壓變送器產品在十二個月以內出現質量問題的

，負責免費維修

。

2、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換

。

3、質保期內如用戶使用不當

，造成產品損壞

，我公司負責維修，收取損壞部件成本費。

、質保期后產品出現質量問題

，我公司負責維修，收取損壞部件成本費

。

、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
