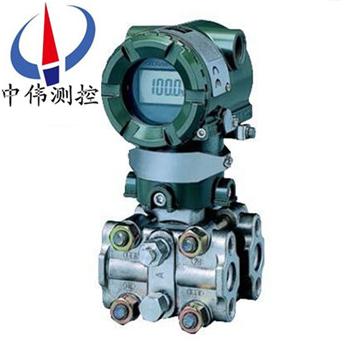

單晶硅壓力變送器

單晶硅壓力變送器是引進國外xj****技術和設備生產的新型變送器，關鍵原材料

，元器件和零部件均源自進口

，整機經過嚴格組裝和測試

，該產品具有設計原理xj****、品種規格齊全

、安裝使用簡便等特點

。由于外觀上******融合了目

Description：

一、產品概述：

ZWA430A系列單晶硅壓力變送器由智能傳感器和智能電子板兩部分組成

，智能傳感器部分包括：電容式傳感器

、測量膜片檢測電路、溫度傳感器和溫度補償電路等組成

；智能電子板板部分包括：微電腦控制器及外圍電路組成

，完成壓力信號到4～20mA dc 的轉換。是用于測量液體

、氣體或蒸汽的壓力

，然后將壓力信號轉變成4～20mA DC信號輸出。

二

、靜壓影響忽略不計：

ZWA430A系列單晶硅壓力變送器當加有靜壓（工作壓力）時

，兩形狀、尺寸

、材質******一致的諧振梁形變相同

，故頻率變化也一致，故偏差自動清除（公式和圖類似溫度影響）

。

三

、單向過壓特性優：

ZWA430A系列接液膜片與膜盒本體采用******的波紋加工技術，使外部壓力增大到某一數值時

，接液膜片能與本體******接觸

，硅油傳遞給傳感器的壓力不再隨外力的增加而增加，從而達到對傳感器的保護作用

。

四

、應用場合：

ZWA430A系列單晶硅壓力變送器用來測量氣體、液體和蒸汽的流量

、液位

、密度和壓力，然后將其轉變成4-20mADC的電流信號輸出

。ZWA430A也可以通過BRAIN手操器或CENTUM CS/μXL或HART275手操器相互通訊

，通過它們進行設定和監控等。

五

、主要特點：

、超級的測量性能，用于壓力

、差壓

、液位

、流量測量；

、數字精度：+（-）0.2%

；

3、穩定性：0.25% 60個月

；

、量程比：100：1；

、測量速率：0.2S

；

6、小型化（2.4kg）全不銹鋼法蘭

，易于安裝

；

7、過程連接與其它產品兼容

，實現測量

；

8、世界上***一采用H合金護套的傳感器（技術）

，實現了優良的冷

、熱穩定性；

、采用16位計算機的智能變送器

；

10、標準4-20mA

，帶有基于HART協議的數字信號

，遠程操控支持向現場總線與基于現場控制的技術的升級。

六

、技術參數：

、使用對象：液體、氣體和蒸氣

；

2、測量范圍：0-0.08kPa至0-40MPa

；

、輸出信號：4~20mA DC （特殊可為四線制）；220V AC供電

，0~10mA DC輸出

；

4、供電電源：12~45V DC

，一般為24V DC

；

、負載特性：與供電電源有關，在某一電源電壓時帶負載能力

；負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）

；

6、指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示

；

、防爆等級： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）

；

、量程和零點：外部連續可調；

、正負遷移：零點經過正遷移或負遷移后

，量程、測量范圍的上限值和下限值的******值

，均不能超過測量范圍上限的100%

。zui大正遷移量為zui小調校量程的500%；zui大負遷移量為zui小調校量程的600%

；

、溫度范圍：工作溫度范圍：－20~+88℃。

七

、安裝要求及注意事項：

、安裝前請仔細閱讀產品使用說明書，并核對產品的相關信息

。

、變送器應安裝于通風、干燥

、無蝕

、陰涼處，如露天安裝應加防護罩

，避免陽光照射和雨淋

，避免變送器性能降低或出現故障。

、變送器屬精密儀器

，安裝時忌強力沖擊、摔打

。

、按接線圖正確連接。

、注意保護變送器引出電纜

。在工業現場使用時

，建議使用金屬管保護或者架空。切勿松動電纜引出端的密封螺帽

，避免潮氣進入

。

八、選型編碼：

ZWA430A	（中偉測控)
	3	0-0.6～6KPa
	4	0-4～40KPa
	5	0-40～250KPa
	6	0-0.16～1.0MPa
	7	0-0.4～2.5MPa
	8	0-1.6～10.0MPa
	9	0-2～25MPa
	10	0-4.0～40MPa
		代碼	輸出
		E	非智能型（4-20mA輸出）
		S	智能式（HART協議）
		J	智能開方型
			代號	結構材料
				法蘭和接頭	排氣/排液閥	隔離膜片	灌充液體
			22	316不銹鋼	316不銹鋼	316不銹鋼	硅油
			23	316不銹鋼	316不銹鋼	哈氏合金C
			24	316不銹鋼	316不銹鋼	蒙乃爾
			25	316不銹鋼	316不銹鋼	鉭
			33	哈氏合金C	哈氏合金C	哈氏合金C
			35	哈氏合金C	哈氏合金C	鉭
			44	蒙乃爾	蒙乃爾	蒙乃爾
				代號	選項
				M1	0-100%線性指示表
				M2	LED數字顯示表
				M3	LCD顯示器
				B1	管裝彎安裝板
				B2	板裝彎安裝板
				B3	管裝平安裝板
				C0	1/2-14NPT錐管內螺紋接頭
				C1	1/2-14NPT引壓接頭后部焊接引壓管Ф14
				C2	丁字形螺紋接頭M20×1.5
				d	隔爆型dⅡBT4
				i	本安型iaⅡCT6

九

、設計選用及訂貨須知：

、ZWA430A系列智能壓力變送器型號可根據選型規格表按需要確定。

、選型規格表中的數字

、符號須***填寫清楚、準確無誤

。

、如有正負遷移，須***注明遷移量數值

。

、變送器根據用戶規定的量程校驗。如果用戶無規定

，變送器調校至***大量程

，這種校驗將在室溫、常壓下進行

。

、需要標注工位號時，應在訂貨時注明

。

售后服務承諾：

、我公司所售中偉壓力變送器產品在十二個月以內出現質量問題的，負責免費維修

。

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。

、質保期后產品出現質量問題，我公司負責維修

，收取損壞部件成本費

。

、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
