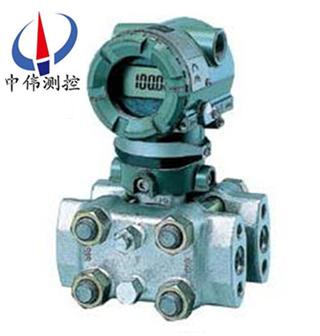

高靜壓差壓變送器

高靜壓差壓變送器用于在高工作壓力環境下測量液體

、氣體或蒸汽的液位

、流量和壓力

，然后轉變成4～20mA DC信號輸出。ZWA130A智能型可與HART手操器相互通訊

，通過它進行設定

，監控或與上位機組成現

Description：

一、產品概述：

ZWA130A系列高靜壓差壓變送器是引進國外xj****技術和設備生產的新型變送器

，關鍵原材料，元器件和零部件均源自進口

，整機經過嚴格組裝和測試

，該產品具有設計原理xj****

、品種規格齊全

、安裝使用簡便等特點

。由于該機型外觀上******融合了目前國內zui為流行，有很強的通用性和替代能力

。為適合國內自動化水平的不斷提高和發展

，由于該機型外觀上******融合了目前國內zui為流行

，有很強的通用性和替代能力

。

二

、現場總線通信能力：

現場總線是雙向數字通信系統，是配置儀表控制系統的革新技術

，同時也是前景很好的更新?lián)Q代產品

，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信

。

提供兩種現場總線模式

，F(xiàn)OUNDATION?現場總線低壓模式和PROFIBUS PA設備

，以實現橫河電機和其他供應商的協同工作。軟件方面

，ZWA130系列采用兩個AI功能塊計算差壓和靜壓

，從而實現靈活的儀表配置

。

三

、小型輕量設計：

ZWA130A系列高靜壓差壓變送器采用ASIC放大器設計使包裝變小

，以及膜盒構造和法蘭的小型化

，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量

，而且提高了放大器的可靠性

。

四

、應用場合：

ZWA130A系列高靜壓差壓變送器用來測量氣體

、液體和蒸汽的流量

、液位

、密度和壓差

，然后將其轉變成4-20mADC的電流信號輸出

。ZWA130A也可以通過BRAIN手操器或CENTUM CS/μXL或HART275手操器相互通訊

，通過它們進行設定和監控等

。

五

、主要特點：

1、準確性高

，穩定性好

，二線制輸入（特殊可四線制）

；

、固體元件

，接插式印刷線路板

；小型，重量輕

，堅固抗振

；

3、量程

，零點外部連續可調；正遷移可達500%

，負遷移可達600%

；

、阻尼可太調

；單向過載保護特性好；

、無機械可動部件

，維修工作量少

；全系列統一結構，零部件互換性強

；

、接觸介質的膜片材料可選擇；（316L

、TAN

、HAS-C、MONEL等耐腐蝕材料）

；

、防爆結構

，全天候使用

；智能HART現場總線協議。

六

、技術參數：

性能規格：（零基準校驗范圍

，參考條件下

，硅油充液

，316 L不銹鋼隔離膜片

。）

、參考精度：

①數字

、智能：±0.1%校驗滿量程。

②模擬

、線性：±0.2%校驗量程

。

、穩定性：

①數字

、智能：6個月

，±0.1%URL。

②模擬

、線性：6個月

，±0.2%URL

。

3、環境溫度影響：

①數字

、智能：零點誤差：±0.2%URL/56℃

、總體誤差：±（0.2%URL+0.18%校驗量程）/56℃

。

②模擬

、線性：零點誤差：±0.5%URL/56℃

、總體誤差：±（0.5%URL+0.5%校驗量程）/56℃

。

4、振動影響：在任意軸向上

，200Hz下振動影響為±0.05%URL/g

。

、電源影響：小于±0.005%輸出量程/伏特

。

、負載影響：沒有負載影響

，除非電源電壓有變化。

、電磁干擾/射頻干擾（EMI/RFI影響）：由20至1000MHz

，場強達至30V/M時

，輸出漂移小于±0.1%量程

。

、安裝位置影響：

在31027kPa靜壓下

，為±0.2%URL

。零點誤差可在線通過調零修正

?div id="jpandex" class="focus-wrap mb20 cf">？尚拚痢?.25%輸出讀數/6895kPa。

七

、安裝要求及注意事項：

、安裝前請仔細閱讀產品使用說明書

，并核對產品的相關信息

。

、變送器應安裝于通風

、干燥、無蝕

、陰涼處

，如露天安裝應加防護罩

，避免陽光照射和雨淋

，避免變送器性能降低或出現故障

。

、變送器屬精密儀器，安裝時忌強力沖擊

、摔打

。

、按接線圖正確連接

。

、注意保護變送器引出電纜

。在工業現場使用時

，建議使用金屬管保護或者架空

。切勿松動電纜引出端的密封螺帽

，避免潮氣進入

。

八、選型編碼：

ZWA130A	（中偉測控）
	4	0～4～40Kpa
	5	0～40～200Kpa
	6	0～0.16～700Kpa
	7	0～0.4～2.0Mpa
		代號	功能
		E	非智能型（4～20mA輸出）
		S	智能型（HART協議）
			代號	結構材料
				法蘭接頭	排氣/排液閥		隔離膜片	灌充液體
			22	316不銹鋼	316不銹鋼		316不銹鋼	硅油
				代號	靜壓Mpa
				E	25
				F	32
					代號	附加功能
					M1	0～100%線性指示表
					M2	LED數字顯示器
					M3	LCD數字顯示器
					B1	管裝彎安裝板
					B2	板裝彎安裝板
					B3	管裝平安裝板
					C0	1/2-14NPT錐管內螺紋接頭
					C1	1/2-14NPT引壓接頭后部焊接引壓管14
					C2	丁字形螺紋接頭M20×1.5
					d	隔爆型dIIBT4
					i	本安型iaIICT6

九

、設計選用及訂貨須知：

、ZWA130A系列高靜壓差壓變送器型號可根據選型規格表按需要確定。

、選型規格表中的數字

、符號須***填寫清楚、準確無誤

。

、如有正負遷移，須***注明遷移量數值。

、差壓變送器如需配三閥組

、節流裝置，需另行注明

。

、根據用戶規定的量程校驗。如果用戶無規定

，變送器調校至***大量程

，這種校驗將在室溫、常壓下進行

。

、需要標注工位號時，應在訂貨時注明

。

售后服務承諾：

、我公司所售中偉差壓變送器產品在十二個月以內出現質量問題的，負責免費維修

。

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。

、質保期后產品出現質量問題，我公司負責維修

，收取損壞部件成本費

。

5、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場。
