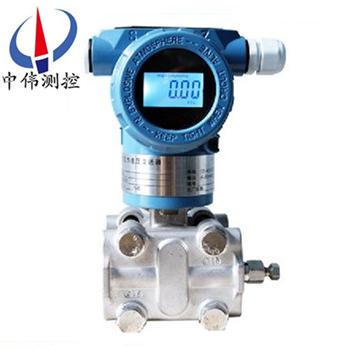

電容式高靜壓差壓變送器

電容式高靜壓差壓變送器用于在高工作壓力環境下測量液體、氣體或蒸汽的液位

、流量和壓力

，然后轉變成4～20mA DC信號輸出

。智能型可與HART手操器相互通訊

，通過它進行設定

，監控或與上位機組成現場監控系

Description：

一

、產品概述：

ZW1151HP系列電容式高靜壓差壓變送器是引進國外xj****技術和設備生產的新型變送器，它選用高靜壓膜盒

，所謂靜壓就是當壓力變送器兩側所加壓力相同時其輸出電流應為4mA

，但普通差壓變送器當兩側壓力同時增大到25MPA以上其輸出難以保證在4mA

。故高它多用于流量

、液位測量且壓力較高的場合，主要適用于石化和電站高壓裝置的差壓變送器

，由于其耐壓高達32MPa，并可承受單向過載壓力而不被損壞，因此能可靠地用于高壓系統的差壓測量

。

二

、工作原理：

ZW1151HP系列電容式高靜壓差壓變送器是當被測介質的兩種壓力通入高

、低兩壓力室

，作用在δ元件（即敏感元件）的兩側隔離膜片上

，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時

，致使測量膜片產生位移

，其位移量和壓力差成正比

，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號

。

三

、應用場合：

ZW1151HP系列電容式高靜壓差壓變送器具有32Mpa的耐工作壓力和過載保護

，確保了變送器能在高靜壓系統中得到可靠的應用

。差壓變送器主要用于測量液體

、氣體或蒸氣的差壓

、壓力

、液位和密度

，然后將其轉換成4—20mA.DC信號輸出

。

四

、主要特點：

、準確性高，穩定性好，二線制輸入（特殊可四線制）

；

、固體元件

，接插式印刷線路板

；小型

，重量輕

，堅固抗振

；

、量程

，零點外部連續可調

；正遷移可達500%

，負遷移可達600%

；

、阻尼可太調

；單向過載保護特性好；

5、無機械可動部件

，維修工作量少

；全系列統一結構

，零部件互換性強

；

、接觸介質的膜片材料可選擇

；（316L

、TAN

、HAS-C、MONEL等耐腐蝕材料）

；

、防爆結構

，全天候使用

；智能HART現場總線協議

。

五

、技術參數：

性能規格：（零基準校驗范圍

，參考條件下

，硅油充液

，316 L不銹鋼隔離膜片。）

、參考精度：

①數字

、智能：±0.1%校驗滿量程

。

②模擬

、線性：±0.2%校驗量程

。

、穩定性：

①數字

、智能：6個月

，±0.1%URL

。

②模擬

、線性：6個月

，±0.2%URL

。

、環境溫度影響：

①數字

、智能：零點誤差：±0.2%URL/56℃

、總體誤差：±（0.2%URL+0.18%校驗量程）/56℃

。

②模擬、線性：零點誤差：±0.5%URL/56℃、總體誤差：±（0.5%URL+0.5%校驗量程）/56℃

。

、振動影響：在任意軸向上

，200Hz下振動影響為±0.05%URL/g

。

、電源影響：小于±0.005%輸出量程/伏特

。

、負載影響：沒有負載影響

，除非電源電壓有變化

。

、電磁干擾/射頻干擾（EMI/RFI影響）：由20至1000MHz

，場強達至30V/M時

，輸出漂移小于±0.1%量程

。

、安裝位置影響：

在31027kPa靜壓下

，為±0.2%URL

。零點誤差可在線通過調零修正

?div id="4qifd00" class="flower right">

？尚拚痢?.25%輸出讀數/6895kPa

。

六

、功能規格：

、測量范圍：

差壓：0-1.3～6890KPa

。

靜壓：25

、32MPa

。

、零點與量程：

①數字、智能：可用本機量程和零點按鈕調整

，或用HART手操器遠程調整

；

②模擬

、線性：量程和零點連續可調。

3、零點正

、負遷移：零點負遷移時

，量程下限須***大于或等于-URL；零點正遷移時，量程上限須***小于或等于+URL

。校驗量程須***大于或等于zui小量程

。

、輸出：

①數字

、智能：4～20mA DC

，用戶可選擇線性或平方根輸出

。數字過程變量疊加在4～20mA 信號上

，可供采用HART協議的上位機使用

。

②模擬

、線性：4～20mA DC

，與過程壓力成線性

。

七

、故障診斷：

變送器在測量過程中

，常常會出現一些故障

，故障的及時判定分析和處理

，對正在進行了生產來說至關重要的

。我們根據日常維護中的經驗

，總結歸納了一些判定分析方法和分析流程

。

、調查法：

回顧故障發生前的打火、冒煙

、異味

、供電變化

、雷擊

、潮濕

、誤操作

、誤維修

。

、直觀法：

觀察回路的外部損傷

、導壓管的泄漏

，回路的過熱

，供電開關狀態等

。

、檢測法

。

、斷路檢測：將懷疑有故障的部分與其它部分分開來，查看故障是否消失

，如果消失，則確定故障所在，否則可進行下一步查找

，如：智能差壓變送器不能正常Hart遠程通訊

，可將電源從儀表本體上斷開

，用現場另加電源的方法為變送器通電進行通訊

，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊

。

、短路檢測：在保證安全的情況下

，將相關部分回路直接短接

，如：差變送器輸出值偏小，可將導壓管斷開

，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側

，觀察變送器輸出，以判斷導壓管路的堵

、漏的連通性

。

、替換檢測：將懷疑有故障的部分更換

，判斷故障部位。如：懷疑變送器電路板發生故障，可臨時更換一塊

，以確定原因

。

、分部檢測：將測量回路分割成幾個部分

，如：供電電源

、信號輸出

、信號變送

、信號檢測

，按分部分檢查

，由簡至繁

，由表及里

，縮小范圍

，找出故障位置。

八

、在日常使用中的注意事項：

、切勿用高于36V電壓加到變送器上

，導致變送器損壞；

2、切勿用硬物碰觸膜片

，導致隔離膜片損壞

；

、被測介質不允許結冰

，否則將損傷傳感器元件隔離膜片

，導致變送器損壞

，必要時需對變送器進行溫度保護

，以防結冰

；

、在測量蒸汽或其他高溫介質時

，其溫度不應超過變送器使用時的極限溫度

，高于變送器使用的極限溫度須***使用散熱裝置

；

、測量蒸汽或其他高溫介質時，應使用散熱管

，使變送器和管道連在一起

，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時

，散熱管中要注入適量的水

，以防過熱蒸汽直接與變送器接觸

，損壞傳感器

；

6、在壓力傳輸過程中

，應注意以下幾點

，

、變送器與散熱管連接處

，切勿漏氣

；

、開始使用前

，如果閥門是關閉的

，則使用時

，應該非常小心

、緩慢地打開閥門

，以免被測介質直接沖擊傳感器膜片

，從而損壞傳感器膜片

；

、管路中須***保持暢通

，管道中的沉積物會彈出

，并損壞傳感器膜片

。

七

、選型編碼：

無	S	代號	測量范圍			工作壓力（Mpa）
模擬型	智能型	ZW1151HP-74	0-6～36kPa			25
		ZW1151HP -84	0-6～36kPa			32
		ZW1151HP -94	0-6～36kPa			40
		ZW1151HP -75	0-30~180KPa			25
		ZW1151HP -85	0-30~180KPa			32
		ZW1151HP -95	0-30~180KPa			40
			代號	結 構 材料
				法蘭接頭	排氣/排液閥		隔離膜片	灌充液體
			F22	316不銹鋼	316不銹鋼		316不銹鋼	硅油
			F23	316不銹鋼	316不銹鋼		哈氏合金C
			F24	316不銹鋼	316不銹鋼		蒙乃爾
			F25	316不銹鋼	316不銹鋼		鉭
			F33	哈氏合金C	哈氏合金C		哈氏合金C
			F35	哈氏合金C	哈氏合金C		鉭
			F44	蒙乃爾	蒙乃爾		蒙乃爾
				代號	選件
				M1	O～1 00％線性指示表
				M2	數字顯示表頭
				M3	液晶顯示表頭
				B1	管裝彎支架
				B2	盤裝彎支架
				B3	管裝平支架
				D1	法蘭側面排氣/排液閥在上部
				D2	法蘭側面排氣/排液閥在下部
				E1	普通電纜接頭
				E2	防爆電纜接頭
				G1	腰形法蘭
				G2	焊管接頭
				d	隔爆
				i	本安
