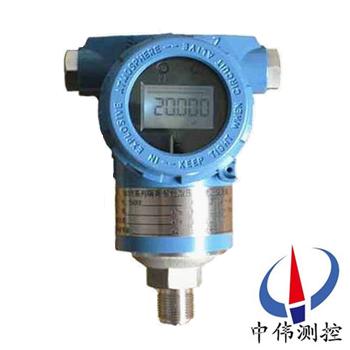

電容式絕壓/壓力變送器

電容式絕壓/壓力變送器可實現對除氣系統

，蒸鎦塔

、蒸發器和結晶器等的******壓力測量

，允許在10MPa下的過壓

。使用對象:液體、氣體和蒸汽

。由于該機型外觀上******融合了目前國內Z為流行

，并被廣泛使用的兩種變

Description：

一、產品概述：

ZW1151AP系列電容式絕壓/壓力變送器設計精巧

，具有防爆和全天候結構。安裝

、使用和調校都很方便且簡單

。接線端子和放大線路放置在上部的可密閉的電氣腔室中

，且彼此相互隔開。所以現場接線時

，放大器仍在密封狀態下工作

。放大線路有反極性保護，防止由于接錯而損壞變送器

。為適合國內自動化水平的不斷提高和發展

，該系列產品除設計小巧精致外

，更推出具有HART現場總線協議的智能化功能

。

二、工作原理：

ZW1151AP系列電容式絕壓/壓力變送器被測介質的兩種壓力通入高

、低兩壓力室

，作用在δ元件（即敏感元件）的兩側隔離膜片上

，通過隔離片和元件內的填充液傳送到測量膜片兩側

。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時

，致使測量膜片產生位移，其位移量和壓力差成正比

，故兩側電容量就不等，通過振蕩和解調環節

，轉換成與壓力成正比的信號。和******的工作原理和差壓變送器相同

，所不同的是低壓室壓力是大氣壓或真空。

三

、應用場合：

ZW1151AP系列電容式絕壓/壓力變送器的一側接受被測******壓力信號

，另一側被封閉成高真空基準室，然后將其轉換成4～20mA.DC信號輸出。它可以測量除氣系統

、蒸餾塔、蒸發器和結晶器等的******壓力

。

四

、主要特點：

、超級的測量性能

，用于壓力

、差壓

、液位

、流量測量；

、數字精度：+（-）0.05%；

、穩定性：0.25% 60個月；

、量程比：100：1

；

、測量速率：0.2S

；

6、小型化（2.4kg）全不銹鋼法蘭

，易于安裝；

、過程連接與其它產品兼容，實現測量

；

8、世界上***一采用H合金護套的傳感器（技術）

，實現了優良的冷

、熱穩定性；

、采用16位計算機

；

10、標準4-20mA

，帶有基于HART協議的數字信號，遠程操控支持向現場總線與基于現場控制的技術的升級

。

五、技術參數：

、使用對象：液體、氣體和蒸氣

；

、測量范圍：0-1.6～10Mpa；

、輸出信號：4~20mA DC （特殊可為四線制）；220V AC供電

，0~10mA DC輸出；

、供電電源：12~45V DC，一般為24V DC

；

、負載特性：與供電電源有關

，在某一電源電壓時帶負載能力；負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）

；

、指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示

；

、防爆等級： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）

；

8、量程和零點：外部連續可調

；

六、選用時必知參數：

壓力變送器用于測量液體

、氣體或蒸汽的液位

、密度和壓力，然后轉變成4～20mA DC信號輸出

。而智能型壓力變送器可與HART手操器相互通訊，通過它進行設定

，監控或與上位機組成現場監控系統。購買壓力變送器須***知道以下幾個參數

。

1、接液材質

我們要考慮的是壓力變送器所測量的介質

，一般的壓力變送器的接觸介質部分的材質采用的是316不銹鋼，如果你的介質對316不銹鋼沒有腐蝕性

，那么基本上所有的壓力變送器都適合你對介質壓力的測量

。

如果你的介質對316不銹鋼有腐蝕性

，那么我們就要采用化學密封，這樣不但起到可以測量介質的壓力

，也可以有效的阻止介質與壓力變送器的接液部分的接觸

，從而起到保護壓力變送器

，延長了壓力變送器的壽命

。

2、精度等級

每一種電子式的測量計都會有精度誤差的

，但是由于各個******所標的精度等級是不一樣的，比如

，zg****和美國等******標的精度是傳感器在線性度好的部分

，也就是我們通常所說的測量范圍的10%到90%之間的精度;而歐洲標的精度則是線性度不好的部分

，也就是我們通常所說的測量反的0到10%以及90%到100%之間的精度.如歐洲標的精度為1%

，則在zg****標的精度就為0.5%。

、量程范圍

一般傳感器測量的zui大范圍為傳感器的滿量程70%的，也就是現在要測量70bar的壓力

，我們選壓力變送器的量程應該選100bar

。

4、輸出信號

現階段由于各種采集的需要

，當前市場上壓力變送器的輸出信號有很多種，主要4~20mA,0~20mA,0~10V,0~5V等等

，但是比較常用的是4~20mA和0~10V兩種，在我上面舉的這些輸出信號中

，只有4~20mA為兩線制（我們所說的輸出為幾線制不包含接地或屏蔽線）

，其他的均為三線制

。

5、介質溫度

由于壓力變送器的信號是通過電子線路部分轉換的

，所以一般情況下，壓力變送器的測量介質溫度為-30到+100度

，如果溫度過高，我們一般采用的是冷凝彎來冷卻介質

，這樣相對讓廠家特地為你生產一個耐高溫的壓力變送器的成本會降低很多

。

6、測量介質

一般我們測量的是相對比較清潔的流體

，我們就直接采用標準的壓力變送器就可以了，如果你所測量的介質是易結晶的或粘稠的

，我們一般采用的是外置膜片的或和化學密封共同使用，這樣會有效的阻止介質堵住壓力測量孔

。

七、安裝要求及注意事項：

1、變送器應安裝于通風

、干燥、無蝕

、陰涼處，如露天安裝應加防護罩

，避免陽光照射和雨淋

，否則將會使變送器性能降低或出現故障

。

2、變送器利用壓力接口螺紋（標準配置為M20×1.5）直接安裝在被測系統的管道或容器壁上

，不必使用安裝支架。產品壓力接口（標準配置）備有密封槽

，被測壓力較大時，加裝尼龍或紫銅墊片可保證良好密封

。

3、安裝變送器時

，請注意須使電纜與產品同向轉動，否則

，會影響產品的防護效果并導致產品故障。

、零點（Z）

，量程（S）可調產品調試方法：擰開標有需調整參數點的螺絲，用小螺絲刀伸入其中

，輕輕轉動可調電阻

，并同時監控?cái)?shù)據

，調試完畢，擰緊螺絲

，以免潮氣進入。

、變送器屬精密儀器，安裝時忌強力沖擊

、摔打

，擰緊力矩應小于70Nm

，小量程變送器（量程小于0.5MPa）擰緊力矩應小于14Nm.注意保護變送器引出電纜。在工業現場使用時

，建議使用金屬管保護或者架空。切勿松動電纜引出端的密封螺帽

，避免潮氣進入

。

八、故障診斷：

變送器在測量過程中

，常常會出現一些故障，故障的及時判定分析和處理

，對正在進行了生產來說至關重要的。我們根據日常維護中的經驗

，總結歸納了一些判定分析方法和分析流程。

、調查法：

回顧故障發生前的打火

、冒煙

、異味

、供電變化、雷擊

、潮濕、誤操作

、誤維修

。

2、直觀法：

觀察回路的外部損傷

、導壓管的泄漏

，回路的過熱

，供電開關狀態等。

、檢測法。

、斷路檢測：將懷疑有故障的部分與其它部分分開來

，查看故障是否消失

，如果消失

，則確定故障所在，否則可進行下一步查找

，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從儀表本體上斷開

，用現場另加電源的方法為變送器通電進行通訊，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊

。

、短路檢測：在保證安全的情況下

，將相關部分回路直接短接

，如：差變送器輸出值偏小，可將導壓管斷開

，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側，觀察變送器輸出

，以判斷導壓管路的堵、漏的連通性

。

c、替換檢測：將懷疑有故障的部分更換

，判斷故障部位。如：懷疑變送器電路板發生故障

，可臨時更換一塊，以確定原因

。

d、分部檢測：將測量回路分割成幾個部分

，如：供電電源

、信號輸出

、信號變送

、信號檢測，按分部分檢查

，由簡至繁，由表及里

，縮小范圍，找出故障位置

。

九

、選型編碼：

無	S	代號	測量范圍
模擬型	智能型	ZW1151AP-24	0-6～40kPa
		ZW1151AP -25	0-40～250kPa
		ZW1151AP -26	0-0.16～1kPa
		ZW1151AP -27	0-0.4~2.50KPa
		ZW1151AP -28	0-1.6～10Mpa
			代號	結 構 材料
				法蘭接頭	排氣/排液閥	隔離膜片	灌充液體
			F22	316不銹鋼	316不銹鋼	316不銹鋼	硅油
			F23	316不銹鋼	316不銹鋼	哈氏合金C
			F24	316不銹鋼	316不銹鋼	蒙乃爾
			F25	316不銹鋼	316不銹鋼	鉭
			F33	哈氏合金C	哈氏合金C	哈氏合金C
			F35	哈氏合金C	哈氏合金C	鉭
			F44	蒙乃爾	蒙乃爾	蒙乃爾
				代號	選件
				M1	O～1 00％線性指示表
				M2	數字顯示表頭
				M3	液晶顯示表頭
				B1	管裝彎支架
				B2	盤裝彎支架
				B3	管裝平支架
				D1	法蘭側面排氣/排液閥在上部
				D2	法蘭側面排氣/排液閥在下部
				E1	普通電纜接頭
				E2	防爆電纜接頭
				G1	腰形法蘭
				G2	焊管接頭
				d	隔爆
				i	本安
