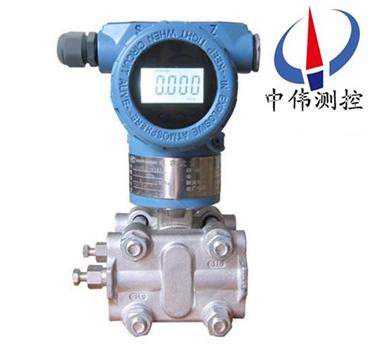

電容式微差壓變送器

電容式微差壓變送器是引進國外xj****技術和設備生產的新型變送器

，關鍵原材料，元器件和零部件均源自進口

，整機經過嚴格組裝和測試

，該產品具有設計原理xj****、品種規格齊全

、安裝使用簡便等特點

。由于該機型外觀上******

Description：

一

、產品概述：

ZW1151DR系列電容式微差壓變送器是引進國外xj****技術和設備生產的新型變送器

，關鍵原材料，元器件和零部件均源自進口

，整機經過嚴格組裝和測試

，該產品具有設計原理xj****、品種規格齊全

、安裝使用簡便等特點

。由于外觀上******融合了目前國內zui為流行，為適合國內自動化水平的不斷提高和發展

。

二

、工作原理：

ZW1151DR系列電容式微差壓變送器被測介質的兩種壓力通入高、低兩壓力室

，作用在δ元件（即敏感元件）的兩側隔離膜片上

，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器

。當兩側壓力不一致時

，致使測量膜片產生位移，其位移量和壓力差成正比

，故兩側電容量就不等

，通過振蕩和解調環節，轉換成與壓力成正比的信號

。

三

、應用場合：

ZW1151DR系列電容式微差壓變送器用于在高工作壓力環境下測量液體、氣體或蒸汽的液位

、流量和壓力

，然后轉變成4～20mA DC信號輸出。智能型可與HART手操器相互通訊

，通過它進行設定

，監控或與上位機組成現場監控系統。

四

、主要特點：

、超級的測量性能

，用于壓力、差壓

、液位

、流量測量；

、數字精度：+（-）0.05%

；

3、穩定性：0.25% 60個月

；

、量程比：100：1；

、測量速率：0.2S

；

6、小型化（2.4kg）全不銹鋼法蘭

，易于安裝

；

7、過程連接與其它產品兼容

，實現測量

；

8、采用H合金護套的傳感器（技術）

，實現了優良的冷

、熱穩定性；

、采用16位計算機的微差壓變送器

；

10、標準4-20mA

，帶有基于HART協議的數字信號

，遠程操控支持向現場總線與基于現場控制的技術的升級。

五

、技術參數：

、使用對象：液體、氣體和蒸氣

；

、測量范圍：0.25~1.5KPa；

、輸出信號：4~20mA DC （特殊可為四線制）

；220V AC供電，0~10mA DC輸出

；

、供電電源：12~45V DC

，一般為24V DC；

、負載特性：與供電電源有關

，在某一電源電壓時帶負載能力；負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）

；

、指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示；

、防爆等級： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）

； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；

、量程和零點：外部連續可調

。

六

、安裝注意事項：

差壓變送器和節流裝置配套使用的時候

，遇到現場壓力低的時候，在計算的時候經常會到這么一個情況

，就是計算出來的差壓上限是微差壓

，這就對現場差壓變送器提出了很高的要求。

導壓管的安裝問題：

、差壓變送器由于其量程小

，安裝位置不同而受力不均勻引起壓力的變化。（斜度30度時

，會產生0.2KPa 左左的壓力）

。這樣的情況特別是在和阿牛巴流量計配套使用的時候，一定要注意差壓變送器的安裝問題

。

、防止變送器與腐蝕性或過熱的被測介質相接觸；

、防止渣滓在導壓管內沉積

；

4、導壓管要盡可能短一些

；

、兩邊導壓管內的液柱壓頭應保持平衡；

、導壓管應安裝在溫度梯度和溫度波動小

，無沖擊和振動的地方；

現場測量中

，減少誤差的方法：

1. 導壓管應盡可能短些

；

2. 當測量液體蒸汽時

，導壓管應向上連接到流程工藝管道，其斜度應不小于1/12

；

3. 對于氣體測量

，導壓管應向下連接到流程工藝管道，其斜度應不小于1/12

；

4. 液體導壓管道布設時要避免出現高點

，氣體導壓管布設要避免出現低點；

5. 兩導壓管應保相同的溫度

；

6. 為避免摩擦影響

，導壓管的口徑應足夠大；

7. 充滿液體的導壓管中應無氣體存在

；

8. 當使用隔離液時

，兩邊導壓管的液位要相同；

七

、故障診斷：

變送器在測量過程中

，常常會出現一些故障，故障的及時判定分析和處理

，對正在進行了生產來說至關重要的

。我們根據日常維護中的經驗，總結歸納了一些判定分析方法和分析流程

。

、調查法：

回顧故障發生前的打火、冒煙

、異味

、供電變化、雷擊

、潮濕

、誤操作、誤維修

。

、直觀法：

觀察回路的外部損傷、導壓管的泄漏

，回路的過熱

，供電開關狀態等。

、檢測法

。

a、斷路檢測：將懷疑有故障的部分與其它部分分開來，查看故障是否消失

，如果消失

，則確定故障所在，否則可進行下一步查找

，如：智能差壓變送器不能正常Hart遠程通訊

，可將電源從儀表本體上斷開，用現場另加電源的方法為變送器通電進行通訊

，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊

。

b、短路檢測：在保證安全的情況下

，將相關部分回路直接短接

，如：差變送器輸出值偏小，可將導壓管斷開

，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側

，觀察變送器輸出，以判斷導壓管路的堵

、漏的連通性

。

c、替換檢測：將懷疑有故障的部分更換

，判斷故障部位

。如：懷疑變送器電路板發生故障，可臨時更換一塊

，以確定原因。

、分部檢測：將測量回路分割成幾個部分

，如：供電電源、信號輸出

、信號變送

、信號檢測，按分部分檢查

，由簡至繁

，由表及里，縮小范圍

，找出故障位置

。

八、使用注意事項:

、在測量蒸汽和其他的高溫介質時

，其中的溫度是不應超過變送器使用時的極限溫度，還有就是高于變送器極限的溫度須***有散熱裝置，這是微差壓變送器在測量溫度的時候所需要注意到的

。

、在測量的時候，被測試的介質是不允許結冰

，要不就會損傷傳感器元件的隔離膜片問題

，還會導致變送器損壞，所以會在必要的時候?qū)ψ兯推鬟M(jìn)行溫度的保護工作

，防止結冰的狀況出現

。

3、在測量蒸汽或其他高溫介質時

，要知道使用散熱管

，使微差壓變送器和管道連在一起，就是使用管道上的壓力傳至變壓器

。要是測試的介質為水蒸氣時

，要在散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸

，損壞傳感器

；

4、還有就是不要讓硬性物體去碰觸膜片

，防止導致隔離膜片損壞

。

5、不要在微差壓變送器上用高于36V電壓

，防止導致變送器損壞

。

九、選型編碼：

無	S	代號	測量范圍
模擬型	智能型	ZW1151DR-11	0-0.06～0.3kPa
		ZW1151DR -12	0-0.25～1.5kPa
		ZW1151DR -32	0-0.25～1.5kPa
			代號	結 構 材料
				法蘭接頭	排氣/排液閥	隔離膜片	灌充液體
			F22	316不銹鋼	316不銹鋼	316不銹鋼	硅油
			F23	316不銹鋼	316不銹鋼	哈氏合金C
			F24	316不銹鋼	316不銹鋼	蒙乃爾
			F25	316不銹鋼	316不銹鋼	鉭
			F33	哈氏合金C	哈氏合金C	哈氏合金C
			F35	哈氏合金C	哈氏合金C	鉭
			F44	蒙乃爾	蒙乃爾	蒙乃爾
				代號	選件
				M1	O～1 00％線性指示表
				M2	數字顯示表頭
				M3	液晶顯示表頭
				B1	管裝彎支架
				B2	盤裝彎支架
				B3	管裝平支架
				D1	法蘭側面排氣/排液閥在上部
				D2	法蘭側面排氣/排液閥在下部
				E1	普通電纜接頭
				E2	防爆電纜接頭
				G1	腰形法蘭
				G2	焊管接頭
				d	隔爆
				i	本安
				s	不銹鋼三閥組

十

、設計選用及訂貨須知：

、ZW1151系列變送器型號可根據選型規格表按需要確定。

、選型規格表中的數字

、符號須***填寫清楚、準確無誤

。

、如有正負遷移，須***注明, 遷移量數值

。

、差壓變送器如需配三閥組、節流裝置

，需另行注明

。

、變送器根據用戶規定的量程校驗。如果用戶無規定

，變送器調校至***大量程

，這種校驗將在室溫、常壓下進行

。

、需要標注工位號時，應在訂貨時注明

。

售后服務承諾：

、我公司所售壓力變送器系列產品在十二個月以?xún)?nèi)出現質量問題的，負責免費維修

。

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。

、質保期后產品出現質量問題

，我公司負責維修，收取損壞部件成本費

。

、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
