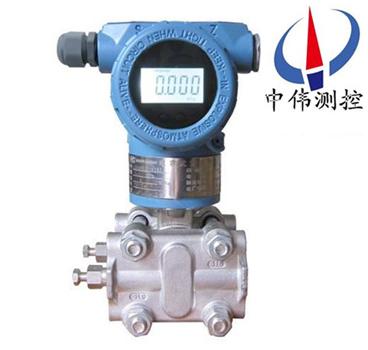

電容式差壓變送器

電容式差壓變送器產品具有設計原理xj****

、品種規格齊全

、安裝使用簡便等特點

。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外

，并具有HART現場總線協議的智能化功能

。它廣泛用于石油

、化工、

Description：

一、產品概述：

ZW1151DP系列電容式差壓變送器根據******xj****技術

，國內多方技術力量

，共同研制開發的新型儀表

。本儀表采用微處理技術進行溫度特性和非線性補償

，從而大幅度提高儀表測量精度

，改善溫度特性

，擴展了量程比

，可增添智能化功能

，進一步滿足了工業現場對儀表的高可靠性

，高穩定性要求

。在電容式壓力/差壓變送器中應用數字技術

，除了確保儀表的高可靠性和其它******性能外，也能實現智能儀表與控制室之間的遠程數字化連接

，保證通訊的快捷可靠

?div id="4qifd00" class="flower right">

？刂剖铱梢詫?duì)該變送器進行遠程查詢或?qū)崟r(shí)組態。

二

、工作原理：

ZW1151DP系列電容式差壓變送器過程壓力通過兩側或一側的隔離膜片

、灌充液傳至δ室的中心測量膜片

。中心膜片是一個張緊的彈性元件

，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比

，zui大位移約0.1mm

，這種位移轉變?cè)陔娙輼O板上形成差動電容

，由電子線路把差動電容轉換成二線制的4～20mADC信號輸出

。

三、應用場合：

ZW1151DP系列電容式差壓變送器主要用于測量氣體

、液體和蒸汽的壓力

、差壓

，然后將其轉換成4-20mA.DC信號輸出

。它可以測量排氣系統

、蒸餾塔

、蒸發器和結晶器等的******壓力

、差壓

。廣泛用于石油、化工

、電力

、造紙

、食品及市政等行業的全系列差壓

、壓力、******壓力計量

。

四

、主要特點：

、超級的測量性能

，用于壓力

、差壓

、液位

、流量測量；

、數字精度：+（-）0.05%

；

、穩定性：0.25% 60個月；

、量程比：100：1

；

、測量速率：0.2S；

、小型化（2.4kg）全不銹鋼法蘭

，易于安裝

；

、過程連接與其它產品兼容

，實現測量；

、采用H合金護套的傳感器（技術）

，實現了優良的冷

、熱穩定性

；

、采用16位計算機；

、標準4-20mA

，帶有基于HART協議的數字信號

，遠程操控支持向現場總線與基于現場控制的技術的升級

。

五

、技術參數：

1、使用對象：液體

、氣體和蒸汽

；

2、輸出信號：4～20mADC（特殊可為四線制220VAC供電

，0～l0mADC輸出）

；

、供電電源：12～45VDC

，一般為24VDC

；

4、負載特性：與供電電源有關

，在某一電源電壓時帶負載能力見上圖（負載特性）

，負載阻抗RL與電源電壓 VS關系式為:RL≤50（Vs-12）

；

、指示表：指針式線性指示0～100%等分刻度或LCD液晶式

、LED數碼管顯示

；

、防爆：a.隔爆型 dIIBT4

；

b.本質安全型 iaIICT6

；

、量程和零點：外部連續可調

；

、正負遷移：零點經過正遷移或負遷移后

，量程

、測量范圍的上限值和下限均不能超過測量范圍上限的100%

。

、溫度范圍：放大器工作溫度范圍:-29～＋93℃

；

10、靜壓：1、4

、10

、25

、32MPa

；

、濕度：相對濕度為0～100%

；

、容積吸取量：＜0.16cm3

；

13、阻尼（階躍響應）：充硅油時

，一般在0.2s到1.67s之間連續可調。

六

、日常使用注意事項：

、切勿用高于36V電壓加到變送器上，導致變送器損壞

；

、切勿用硬物碰觸膜片，導致隔離膜片損壞

；

、被測介質不允許結冰，否則將損傷傳感器元件隔離膜片

，導致變送器損壞

，必要時需對變送器進行溫度保護

，以防結冰

；

、在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度

，高于變送器使用的極限溫度須***使用散熱裝置

；

、測量蒸汽或其他高溫介質時，應使用散熱管

，使變送器和管道連在一起

，并使用管道上的壓力傳至變壓器

。當被測介質為水蒸氣時

，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸

，損壞傳感器

；

、在壓力傳輸過程中

，應注意以下幾點

，

、變送器與散熱管連接處，切勿漏氣

；

、開始使用前

，如果閥門是關閉的

，則使用時

，應該非常小心

、緩慢地打開閥門

，以免被測介質直接沖擊傳感器膜片

，從而損壞傳感器膜片

；

、管路中須***保持暢通

，管道中的沉積物會彈出，并損壞傳感器膜片

所有，在使用智壓變送器的時候一定牢記以上幾點

，以免造成不必要的損失

。

七、選型編碼：

無	S	代號	測量范圍（中偉測控）			工作壓力（Mpa）
模擬型	智能型	ZW1151DP-33	0-1.2～7.2kPa			2.5
		ZW1151DP-53	0-1.2～7.2kPa			6.4
		ZW1151DP-54	0-6～36kPa			6.4
		ZW1151DP-55	0-30~180KPa			6.4
		ZW1151DP-64	0-6～36kPa			16
		ZW1151DP-65	0-30~180KPa			16
		ZW1151DP-96	0-160～1000KPa			40
		ZW1151DP-97	0-400～2500Kpa			40
		ZW1151DP-88	0-1600～10000KPa			32
			代號	結 構 材料
				法蘭接頭	排氣/排液閥		隔離膜片	灌充液體
			F22	316不銹鋼	316不銹鋼		316不銹鋼	硅油
			F23	316不銹鋼	316不銹鋼		哈氏合金C
			F24	316不銹鋼	316不銹鋼		蒙乃爾
			F25	316不銹鋼	316不銹鋼		鉭
			F33	哈氏合金C	哈氏合金C		哈氏合金C
			F35	哈氏合金C	哈氏合金C		鉭
			F44	蒙乃爾	蒙乃爾		蒙乃爾
				代號	選件
				M1	O～1 00％線性指示表
				M2	數字顯示表頭
				M3	液晶顯示表頭
				B1	管裝彎支架
				B2	盤裝彎支架
				B3	管裝平支架
				D1	法蘭側面排氣/排液閥在上部
				D2	法蘭側面排氣/排液閥在下部
				E1	普通電纜接頭
				E2	防爆電纜接頭
				G1	腰形法蘭
				G2	焊管接頭
				d	隔爆
				i	本安
