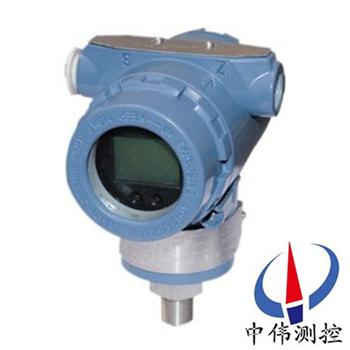

智能絕壓/壓力變送器

智能絕壓/壓力變送器送引進國外xj****技術和設備生產的新型變送器，關鍵原材料

、元器件和零部件均選用進口

，整機經過嚴格組裝和測試，該產品具有設計原理xj****

、品種規格齊全

、安裝使用簡便等特點。由于該機型外觀上完

Description：

一

、產品概述：

ZW3851AP系列智能絕壓/壓力變送器是應用數字技術

，除了確保儀表的高可靠性和其它******性能外，也能實現智能儀表實時自檢組態操作并可與控制室之間的遠程數字化連接

，實現控制室對單元儀表的遠程查詢或?qū)崟r組態

。精度高，穩定性好

。量程,零點外部可調

。小型化,重量輕.堅固耐振。無機械運動部件,工作可靠,維護簡便

。固體元件,接插式印刷線路板

。防爆結構,可全天候使用。

二

、工作原理：

ZW3851AP系列智能絕壓/壓力變送器是當被測介質的兩種壓力通入高

、低兩壓力室，作用在元件（即敏感元件）的兩側隔離膜片上

，通過隔離片和元件內的填充液傳送到測量膜片兩側

。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時

，致使測量膜片產生位移

，其位移量和壓力差成正比，故兩側電容量就不等

，通過振蕩和解調環節

，轉換成與壓力成正比的信號

。和******的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空

。

三

、應用場合：

ZW3851AP系列智能絕壓/壓力變送器可實現對除氣系統、蒸餾塔

、蒸發器和結晶器等設備內的******壓力測量

，允許在10Mpa下的壓力。******壓力變送器的δ室一側接受被測******壓力信號

，另一側被封閉成高真空基準室

，然后將其轉換成4～20mA DC信號輸出。

四

、主要特點：

、超級的測量性能，用于壓力

、差壓

、液位、流量測量

；

、數字精度：+（-）0.05%；

、穩定性：0.25% 60個月

；

4、量程比：100：1

；

、測量速率：0.2S；

、小型化（2.4kg）全不銹鋼法蘭

，易于安裝

；

、過程連接與其它產品兼容，實現測量

；

、世界上***一采用H合金護套的傳感器（技術），實現了優良的冷

、熱穩定性

；

9、采用16位計算機

；

、標準4-20mA

，帶有基于HART協議的數字信號，遠程操控支持向現場總線與基于現場控制的技術的升級

。

五

、技術參數：

1、使用對象：液體

、氣體和蒸氣

；

2、測量范圍： 0-1.6～10Mpa

；

、輸出信號：4~20mA DC （特殊可為四線制）；220V AC供電

，0~10mA DC輸出

；

4、供電電源：12~45V DC

，一般為24V DC

；

5、負載特性：與供電電源有關

，在某一電源電壓時帶負載能力

；負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）；

、指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示

；

7、防爆等級： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）

； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）

；

8、量程和零點：外部連續可調

；

、正負遷移：零點經過正遷移或負遷移后，量程

、測量范圍的上限值和下限值的******值

，均不能超過測量范圍上限的100%。zui大正遷移量為zui小調校量程的500%

；zui大負遷移量為zui小調校量程的600%

；

10、溫度范圍：工作溫度范圍：－20~+88℃

；

六

、故障診斷：

變送器在測量過程中，常常會出現一些故障，故障的及時判定分析和處理

，對正在進行了生產來說至關重要的

。我們根據日常維護中的經驗，總結歸納了一些判定分析方法和分析流程

。

、調查法：

回顧故障發生前的打火、冒煙

、異味

、供電變化、雷擊

、潮濕

、誤操作、誤維修

。

、直觀法：

觀察回路的外部損傷、導壓管的泄漏

，回路的過熱

，供電開關狀態等。

、檢測法

。

a、斷路檢測：將懷疑有故障的部分與其它部分分開來

，查看故障是否消失

，如果消失，則確定故障所在

，否則可進行下一步查找

，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從儀表本體上斷開

，用現場另加電源的方法為變送器通電進行通訊

，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊。

、短路檢測：在保證安全的情況下

，將相關部分回路直接短接，如：差變送器輸出值偏小

，可將導壓管斷開

，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側，觀察變送器輸出

，以判斷導壓管路的堵、漏的連通性。

、替換檢測：將懷疑有故障的部分更換

，判斷故障部位。如：懷疑變送器電路板發生故障

，可臨時更換一塊

，以確定原因。

、分部檢測：將測量回路分割成幾個部分

，如：供電電源、信號輸出

、信號變送

、信號檢測，按分部分檢查

，由簡至繁

，由表及里，縮小范圍

，找出故障位置

。

七、安裝要求及注意事項：

、變送器應安裝于通風

、干燥、無蝕

、陰涼處

，如露天安裝應加防護罩，避免陽光照射和雨淋

，否則將會使變送器性能降低或出現故障

。

2、變送器利用壓力接口螺紋（標準配置為M20×1.5）直接安裝在被測系統的管道或容器壁上

，不必使用安裝支架

。產品壓力接口（標準配置）備有密封槽，被測壓力較大時

，加裝尼龍或紫銅墊片可保證良好密封

。

3、安裝變送器時

，請注意須使電纜與產品同向轉動

，否則，會影響產品的防護效果并導致產品故障

。

、零點（Z）

，量程（S）可調產品調試方法：擰開標有需調整參數點的螺絲，用小螺絲刀伸入其中

，輕輕轉動可調電阻

，并同時監控數據，調試完畢

，擰緊螺絲

，以免潮氣進入。

、變送器屬精密儀器

，安裝時忌強力沖擊、摔打

，擰緊力矩應小于70Nm

，小量程變送器（量程小于0.5MPa）擰緊力矩應小于14Nm.注意保護變送器引出電纜。在工業現場使用時

，建議使用金屬管保護或者架空

。切勿松動電纜引出端的密封螺帽，避免潮氣進入

。

八

、選型編碼：

ZW3851AP	（中偉測控）
	4	0-6～40KPa
	5	0-40～200KPa
	6	0-0.16～1MPa
	7	0-0.4～2.5MPa
	8	0-1.6～10MPa
		代號	功能
		N	普通模擬型（輸出:4～20mA）
		G	常規智能型（輸出:4～20mA）
		S	標準智能型（輸出:4～20mA帶HART總線協議）
			代號	結 構 材料
				法蘭接頭	排氣/排液閥			隔離膜片	灌充液體
			22	316不銹鋼	316不銹鋼			316不銹鋼	硅油
			23	316不銹鋼	316不銹鋼			哈氏C-276
			24	316不銹鋼	316不銹鋼			蒙乃爾
			25	316不銹鋼	316不銹鋼			鉭
				代號	精度
				Q1	0.2%FS
				Q2	0.5%FS
					代號	電氣連接頭
					L1	M20X1.5內螺紋
					L2	1/2NPT內螺紋
						代號	附加選項
						M1	0～100%線性指示表頭
						M3	數字顯示表頭
						B1	2″管裝彎支架
						B2	墻裝/板裝彎支架
						B3	2″管裝平支架
						D0	泄放閥在壓力室中部
						D1	側面泄放閥在壓力室上部
						D2	側面泄放閥在壓力室下部
						C0	1/2″錐管內螺紋接頭
						C1	1/2″引壓接頭及后部焊接引壓管φ14（供貨時含C0）
						C2	丁字形螺紋接頭M20X1.5
						d	隔爆型EXd ⅡCT5
						i	本安型EXiaⅡ CT6

九、訂貨選用及訂貨須知：

、ZW8351AP系列絕壓/壓力變送器型號可根據選型規格表按需要確定

。

2、選型規格表中的數字

、符號須***填寫清楚

、準確無誤。

、如有正負遷移

，須***注明遷移量數值。

、差壓變送器如需配三閥組

、節流裝置，需另行注明

。

、根據用戶規定的量程校驗。如果用戶無規定

，變送器調校至***大量程

，這種校驗將在室溫、常壓下進行

。

、需要標注工位號時

，應在訂貨時注明。

售后服務承諾：

、我公司所售壓力變送器系列產品在十二個月以內出現質量問題的

，負責免費維修

。

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。

、質保期后產品出現質量問題

，我公司負責維修，收取損壞部件成本費

。

、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
