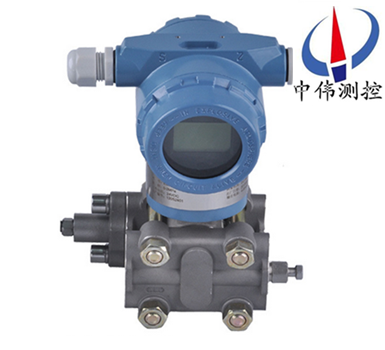

智能差壓變送器

智能差壓變送器是引進國外xj****技術和設備生產的新型變送器

，關鍵原材料

，元器件和零部件均源自進口

，整機經過嚴格組裝和測試，具有設計原理xj****

、品種規格齊全

、安裝使用簡便等特點

。由于該機型外觀上******融合了目前

Description：

一

ZW3851DP系列智能差壓變送器是引進國外xj****技術和設備生產的新型變送器

，整機經過嚴格組裝和測試

，該產品具有設計原理xj****、品種規格齊全

、安裝使用簡便等特點

。由于該機型外觀上******融合了目前國內zui為流行，有很強的通用性和替代能力

。為適合國內自動化水平的不斷提高和發展

，該系列產品除設計小巧精致外

，更推出具有HART現場總線協議的智能化功能

二、工作原理：

ZW3851DP系列智能差壓變送器是測介質的兩種壓力通入高

、低兩壓力室

，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側

。測量膜片與兩側絕緣片上的電極各組成一個電容器

。當兩側壓力不一致時，致使測量膜片產生位移

，其位移量和壓力差成正比

，故兩側電容量就不等，通過振蕩和解調環節

，轉換成與壓力成正比的信號

。

三、應用場合：

ZW3851DP系列智能差壓變送器用于在高工作壓力環境下測量液體

、氣體或蒸汽的液位

、流量和壓力，然后轉變成4～20mA DC信號輸出智能型變送器可與HART手操器相互通訊

，通過它進行設定

，監控或與上位機組成現場監控系統

。

四、主要特點：

、超級的測量性能

，用于壓力、差壓

、液位

、流量測量

；

、數字精度：+（-）0.05%；

、模擬精度：+（-）0.75%+（-）0.1%F.S

；

、全性能：+（-）0.25F.S；

、穩定性：0.25% 6個月

；

6、量程比：100：1

；

、測量速率：0.2S；

、小型化（2.4kg）全不銹鋼法蘭

，易于安裝；

、過程連接與其它產品兼容

，實現測量；

、采用H合金護套的傳感器（技術），實現了優良的冷

、熱穩定性

；

、采用16位計算機

；

13、標準4-20mA

，帶有基于HART協議的數字信號

，遠程操控；

、支持向現場總線與基于現場控制的技術的升級

。

五

、技術參數：

1、使用對象：液體

、氣體和蒸氣

；

2、測量范圍：0-1600～10000KPa

；

、輸出信號：4~20mA DC （特殊可為四線制）

；220V AC供電

，0~10mA DC輸出

；

4、供電電源：12~45V DC

，一般為24V DC

；

5、負載特性：與供電電源有關

，在某一電源電壓時帶負載能力見圖3

，負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）；

、指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示

；

、防爆等級： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）

；

、量程和零點：外部連續可調；

、正負遷移：零點經過正遷移或負遷移后，量程

、測量范圍的上限值和下限值的******值

，均不能超過測量范圍上限的100%。zui大正遷移量為zui小調校量程的500%

；zui大

、負遷移量為zui小調校量程的600%

；

、溫度范圍：工作溫度范圍：－20~+88℃。

六

、故障排除方法：

如果微差壓變送器在使用過程中遇到問題

，我們可以使用以下三個方法來解決

。

1、檢測法：

1.1

、替換檢測：將懷疑有故障的部分更換

，判斷故障部位。如：懷疑變送器電路板發生故障

，可臨時更換一塊

，以確定原因。

1.2

、分部檢測：將測量回路分割成幾個部分，如：供電電源

、信號輸出

、信號變送、信號檢測

，按分部分檢查

，由簡至繁

，由表及里，縮小范圍

，找出故障位置

1.3

、斷路檢測：將懷疑有故障的部分與其它部分分開來，查看故障是否消失

，如果消失

，則確定故障所在，否則可進下步查找

，如：智能差壓變送器不能正常Hart遠程通訊

，可將電源從表體上斷開

，用現場另加電源的方法為變送器通電進行通訊

，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊

。

1.4、短路檢測：在保證安全的情況下

，將相關部分回路直接短接

，如：差變送器輸出值偏小

，可將導壓管斷開，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側

，觀察變送器輸出

，以判斷導壓管路的堵、漏的連通性

。

、調查法：

回顧故障發生前的打火

、冒煙

、異味、供電變化

、雷擊

、潮濕、誤操作

、誤維修。

、直觀法：

觀察回路的外部損傷

、導壓管的泄漏

，回路的過熱，供電開關狀態等

。

微差壓變送器是引進國外xj****技術和設備生產的新型變送器

，差壓變送器通常分為智能差壓變送器,高靜壓差壓變送器和微差壓變送器三大類型。

七

、安裝注意事項:

差壓變送器和節流裝置配套使用的時候

，遇到現場壓力低的時候

，在計算的時候經常會到這么一個情況，就是計算出來的差壓上限是微差壓

，這就對現場差壓變送器提出了很高的要求

。

導壓管的安裝問題：

1、差壓變送器由于其量程小

，安裝位置不同而受力不均勻引起壓力的變化

。（斜度30度時

，會產生0.2KPa 左左的壓力）

。這樣的情況特別是在和阿牛巴流量計配套使用的時候

，一定要注意差壓變送器的安裝問題

。

2、防止變送器與腐蝕性或過熱的被測介質相接觸

；

、防止渣滓在導壓管內沉積；

、導壓管要盡可能短一些

；

、兩邊導壓管內的液柱壓頭應保持平衡；

、導壓管應安裝在溫度梯度和溫度波動小

，無沖擊和振動的地方

；

現場測量中

，減少誤差的方法：

1、導壓管應盡可能短些

；

、當測量液體蒸汽時

，導壓管應向上連接到流程工藝管道

，其斜度應不小于1/12

；

3、對于氣體測量

，導壓管應向下連接到流程工藝管道

，其斜度應不小于1/12；

、液體導壓管道布設時要避免出現高點

，氣體導壓管布設要避免出現低點；

、兩導壓管應保相同的溫度

；

、為避免摩擦影響，導壓管的口徑應足夠大

；

、充滿液體的導壓管中應無氣體存在；

、當使用隔離液時

，兩邊導壓管的液位要相同。

八

、使用注意事項：

、差壓變送器在使用前須***對其測量范圍、零點漂移量

、精度

、靜壓誤差等進行復校

。

2、變送器安裝后

，開車之前還需檢查一次各種變送器的工作壓力

、工作溫度、測量范圍

、漂移量等

?div id="4qifd00" class="flower right">

？词欠窈蛯嶋H情況相符，若有不符之處

，則須***查明原因并糾正后才能開車

。

、開啟和停用時，應避免儀表承受單向靜壓

。

九

、選型編碼：

ZW3851DP	差壓變送器（中偉測控）
	代碼	量程范圍KPa
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～186.8
	6	0-117～690
	7	0-345～2068
	8	0-1170～6890
		代碼	輸出
		E	4-20mA
		S	智能式
			代號	結構材料
				法蘭和接頭	排氣/排液閥		隔離膜片	灌充液體
			22	316不銹鋼	316不銹鋼		316不銹鋼	硅油
			23	316不銹鋼	316不銹鋼		哈氏合金C
			24	316不銹鋼	316不銹鋼		蒙乃爾
			25	316不銹鋼	316不銹鋼		鉭
			33	哈氏合金C	哈氏合金C		哈氏合金C
			35	哈氏合金C	哈氏合金C		鉭
			44	蒙乃爾	蒙乃爾		蒙乃爾
				代號	zui大工作壓力MPa
				B-	4
				C-	10
				D-	14
					代碼	選項
					M1	0-100%線性指示表
					M2	LED顯示表
					M3	LCD顯示表
					B1	管裝彎支架
					B2	板裝彎支架
					B3	管裝平支架
					D1	側面泄放閥在壓力室上部
					D2	側面泄放閥在壓力室下部
					不注	1/2NPT錐管螺紋接頭
					C2	丁字形螺紋接頭M20×1.5 ，帶后部焊接Ф14引壓管的球錐連接頭
					d	隔爆型dⅡBT4
					i	本安型iaⅡCT6
					J	流量變送器4-20mA開方輸出
					s	不銹鋼三閥組

十、設計選用及訂貨須知：

、ZW3851DP系列差壓變送器選型規格表中的數字

、符號須***填寫清楚、準確無誤

。

2、如有正負遷移

，須***注明遷移量數值

。

、差壓變送器如需配三閥組

、節流裝置，需另行注明

。

4、根據用戶規定的量程校驗

。如果用戶無規定

，變送器調校至***大量程

，這種校驗將在室溫

、常壓下進行。

、需要標注工位號時，應在訂貨時注明。

、如果遠傳變送器要在真空場合和高溫場合下使用

，訂貨時要特殊標明

。

售后服務承諾：

1、我公司所售差壓變送器系列產品在十二個月以內出現質量問題的

，負責免費維修。

、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換。

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費

。

、質保期后產品出現質量問題，我公司負責維修

，收取損壞部件成本費。

、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
